Bedienungsanleitung

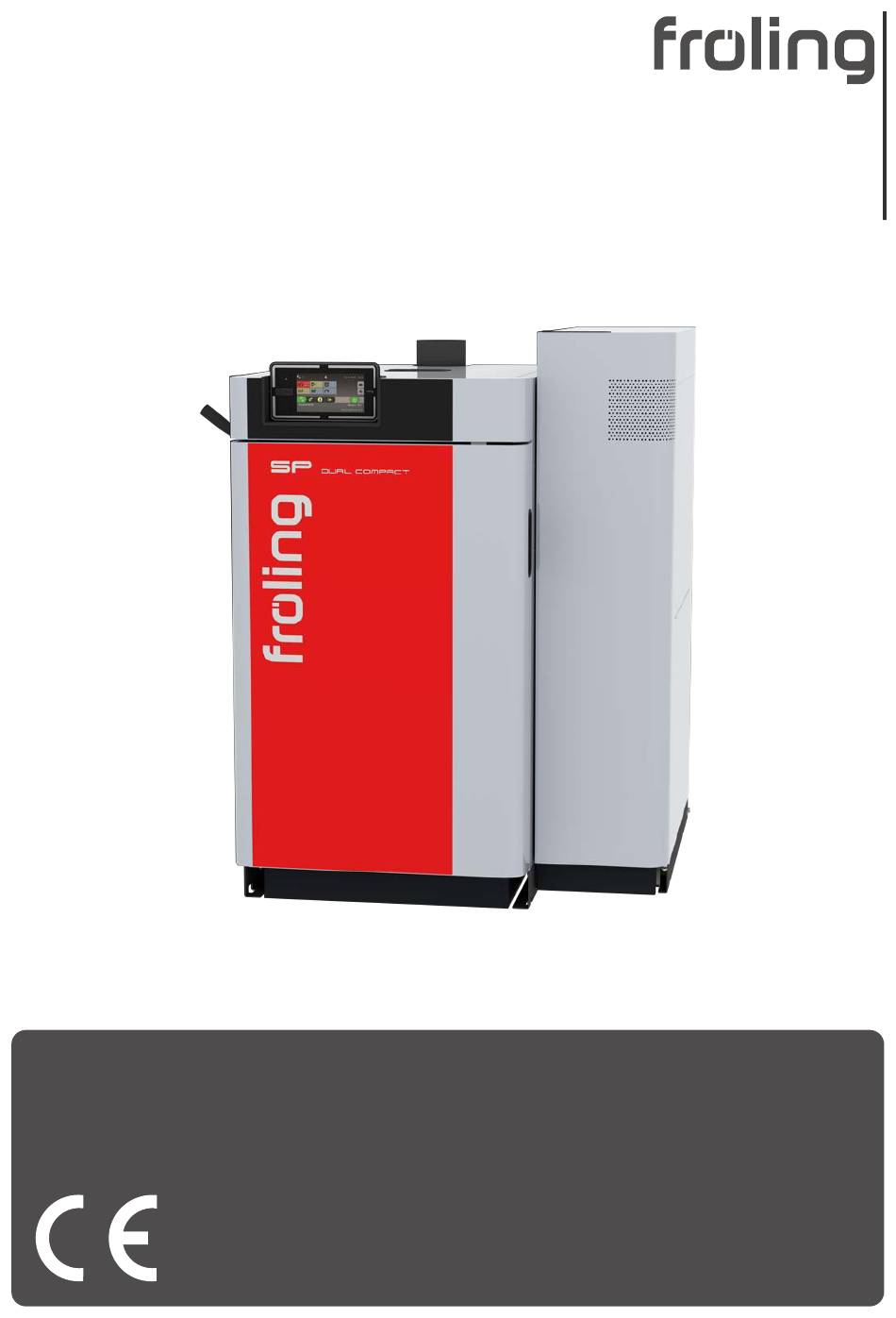

Kombikessel SP Dual compact
Deutschsprachige Original-Bedienungsanleitung für den Bediener!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1500423_de | Ausgabe 09.08.2023

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling SP Dual compact

Inhaltszusammenfassung für Froling SP Dual compact

  • Seite 1 Bedienungsanleitung Kombikessel SP Dual compact Deutschsprachige Original-Bedienungsanleitung für den Bediener! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1500423_de | Ausgabe 09.08.2023...

  • Seite 2: Inhaltsverzeichnis

    4.8.1 Übersicht des Touchdisplays ..................... 33 4.8.2 Informationsanzeigen auswählen ....................39 4.8.3 Pelletseinheit ein-/ ausschalten ....................41 4.8.4 Betriebsart des Kessels ändern ....................42 4.8.5 Datum und Uhrzeit ändern......................42 4.8.6 Gewünschte Boilertemperatur ändern ..................43 B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 3 6.2 Allgemeine Störung an der Spannungsversorgung ................75 6.2.1 Verhalten der Anlage nach Stromausfall ................... 75 6.3 Erhöhter Reinigungsaufwand der Abgaswege..................75 6.4 Übertemperatur ............................. 77 6.5 Störungen mit Störmeldung ........................78 6.5.1 Vorgehensweise bei Störmeldungen ..................79 B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 4: Allgemein

    Gewährleistungs- und Garantiebestimmungen Grundsätzlich gelten unsere Verkaufs- und Lieferbedingungen, die dem Kunden zur Verfügung gestellt und durch den Vertragsabschluss zur Kenntnis genommen wurden. Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 5: Produktübersicht Sp Dual Compact

    Kontrollöffnung zur Inspektion des automatischen Schnellentlüfters Deckel Pelletseinheit Hebel der Wärmetauscher-Reinigung (WOS-System) Wärmetauscherdeckel: Wartungsöffnung für die Reinigung von WOS - System und Wärmetauscher STB - Sicherheitstemperaturbegrenzer Service - Schnittstelle Hauptschalter Hinterer Isolierdeckel Scheitholzkessel B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 6: Sicherheit

    Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 7: Verwendete Piktogramme

    Warnung vor Verletzung an Finger Warnung vor Verletzung an Finger oder Hand, Zahnrad-/ oder Hand, Schneidkante Kettenradantrieb Warnung vor Handverletzungen Warnung vor Verletzung durch Einzug in rotierende Wellen Warnung vor erhöhter CO- Warnung vor Rutschgefahr Konzentration B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 8: Allgemeine Sicherheitshinweise

    Beeinträchtigungen der Abgasanlage, wie z.B. schlechter Reinigungszustand des Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: r Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 9: Bestimmungsgemäße Verwendung

    Sicherheit | 2 2.4 Bestimmungsgemäße Verwendung Der Fröling Kombikessel SP Dual compact ist ausschließlich für das Aufheizen von Heizungswasser bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt "Zulässige Brennstoffe" definiert sind. Ü "Zulässige Brennstoffe" [} 9] Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten.

  • Seite 10: Bedingt Zulässige Brennstoffe

    ▪ Das Anheizen von Holzbriketts muss mit Scheitholz gem. EN ISO 17225-5 erfolgen (mindestens zwei Lagen Scheitholz unter den Holzbriketts) ▪ Der Füllraum darf maximal bis zu 3/4 befüllt werden, da sich Holzbriketts bei der Verbrennung ausdehnen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 11: Unzulässige Brennstoffe

    Bediener die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.6 Schutzausrüstung des Bedienpersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 12: Sicherheitseinrichtungen

    Die thermische Ablaufsicherung öffnet bei ca. 100°C ein Ventil und führt dem Sicherheitswärmetauscher Kaltwasser zu, um die Kesseltemperatur zu senken SICHERHEITSVENTIL (Schutz bei Überhitzung/Überdruck) Bei Erreichen eines Kesseldrucks von max. 3 bar öffnet das Sicherheitsventil und bläst das Heizungswasser in Form von Dampf ab. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 13: Restrisiken

    Kessel durch Tippen auf „Kessel Aus“ ausschalten Kessel stellt geregelt ab und wechselt in den Betriebszustand "Feuer Aus" r Kessel mind. 1 Stunde auskühlen lassen r Hauptschalter ausschalten und gegen Wiedereinschalten sichern B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 14: Verhalten Im Notfall

    Alle Türen am Kessel geschlossen halten r Aufstellungsraum belüften r Brandschutztür und Türen zu Wohnräumen schließen r Feuer abbrennen und Kessel abkühlen lassen Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 15: Stromausfall / Ausfall Des Saugzuggebläses

    2.9.4 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: r Aufstellungsraum des Kessels verlassen und Türe schließen r Bauseitigen NOT-HALT-Schalter betätigen r Feuerwehr verständigen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 16: Hinweise Zum Betrieb Einer Heizungsanlage

    ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage ▪ Nationale und regionale Vorschriften für die Installation von Rauch- und Kohlenmonoxidmeldern beachten B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 17: Verbrennungsluft

    ▪ Luftleitungen – bei Leitungslängen über 2 m sowie bei mechanischer Förderung der Verbrennungsluft eine Strömungsberechnung vornehmen (Strömungsgeschwindigkeit max. 1 m/s) Normenhinweis ÖNORM H 5170 - Bau- und Brandschutztechnische Anforderungen TRVB H118 - Technische Richtlinie vorbeugender Brandschutz B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 18: Gemeinsamer Betrieb Mit Luftsaugenden Anlagen

    Die Sicherheitseinrichtung schaltet im Störfall eine luftsaugende Anlage ab. Wechselseitiger Betrieb Eine geprüfte Sicherheitseinrichtung (z. B. Abgasthermostat) gewährleistet, dass der Kessel und die luftsaugende Anlage nicht gleichzeitig betrieben werden, z. B. durch Abschaltung der Stromversorgung. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 19: Heizungswasser

    1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen. 2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifischen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maßgebend. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 20: Druckhaltesysteme

    Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 21: Rücklaufanhebung

    Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 22: Betreiben Der Anlage

    Bedienpersonals durchgeführt. Die Anwesenheit der betreffenden Person(en) ist für die ordnungsgemäße Übergabe des Produktes erforderlich! HINWEIS Austritt von Kondenswasser während der ersten Aufheizphase stellt keine Funktionsstörung dar. r Tipp: Eventuell Putztücher zurecht legen! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 23: Hinweise Zur Befüllung Von Lagerräumen

    Nach dem Abkühlen des Kessels: r Lagerraum vor der Befüllung auf Feinanteil prüfen und ggf. reinigen r Alle Öffnungen des Lagerraums staubdicht verschließen r Lagerraum mit Pellets befüllen Ä Nur zulässige Pellet verwenden! Ü "Bestimmungsgemäße Verwendung" [} 9] B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 24: Spannungsversorgung Einschalten

    Bei Kessel mit automatischem WOS erfolgt die Abreinigung der Wärmetauscherrohre nach Beenden jedes Heizvorgangs im Betriebszustand „Abreinigen“. Manuelles WOS r Hebel der Reinigungseinrichtung vor dem Anheizen mehrmals betätigen (je 5 – 10 Mal auf und ab) B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 25: Nachlegeintervalle Bei Betrieb Mit Pufferspeicher

    Ü "Nachlegemengenberechnung" [} 26] oder Ü "Richtige Brennstoffmenge ermitteln" [} 27] Drei oder vier Striche im Puffer-Ladestatus bedeuten, dass der Pufferspeicher nur wenig bis keine zusätzliche Wärme aufnehmen kann. In diesem Fall kein Brennmaterial nachfüllen! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 26: Nachlegemengenberechnung

    Auswahl des Brennstoffs ▪ Weichholz ▪ Mischholz ▪ Hartholz Benötigte Nachlegemenge in kg, z. B. ▪ ca. 17 kg Brennstoff um 2000 l Puffer vollständig zu laden ▪ Ausreichend Wärme verfügbar, nicht anheizen/nachlegen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 27: Richtige Brennstoffmenge Ermitteln

    Benötigte Energie / Energieinhalt des Brennstoffes = Brennstoffmenge 69,8 kWh / 3,8 kWh/kg = 18,4 kg Für das Erwärmen eines 2000 Liter Pufferspeichers von 50 °C auf 80 °C werden ca. 18,4 kg Buchenholz (w=20%) benötigt. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 28: Füllgrad Im Kessel

    Wird zuviel Brennstoff nachgelegt, sinkt der Kessel unter seine minimale Leistungsgrenze und geht in den Betriebszustand „Feuererhaltung“ über (Gebläse schaltet aus) Ä In der Feuererhaltung sinkt der Wirkungsgrad, die Emissionen steigen an und der Kessel kann verteeren (Pechbildung!) B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 29: Kessel Mit Scheitholz Befüllen

    Empfehlung: Asche auf Brennkammer nicht bei jedem Anheizen entfernen, sondern nur, wenn mittlere Lochreihe (2) der Brennkammerschürzen nicht mehr sichtbar ist. Durch eine gleichmäßige Ascheschicht wird die Brennkammer geschützt und das Anheizen funktioniert besser. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 30 Ü "Richtige Brennstoffmenge ermitteln" [} 27] – Definition – klein gespaltenes Scheitholz: ▪ Max. Kantenlänge von 10 cm an der Schnittseite ▪ Scheitholz mit einer Länge von ca. 50 cm der Länge nach in Füllraum einlegen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 31: Scheitholz Manuell Anheizen

    Saugzuggebläse durch Tippen auf „Saugzug AUS“ am Kesseldisplay ausschalten Ä Nach erfolgreichem Anzünden: Saugzuggebläse durch Tippen auf „Saugzug EIN“ wieder einschalten r Fülltür ca. 5 min geöffnet lassen Ä Glutbett wird gebildet Ä Meldung am Kesseldisplay zum Schließen der Fülltür abwarten B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 32: Scheitholz Mit Pelletseinheit Einmalig Zünden

    Datum / Uhrzeit erreicht, startet der Zündvorgang täglich. HINWEIS! Wird bei täglicher Zündung nicht vor dem eingestellten Zeitpunkt nachgelegt, kann der Kessel nicht gestartet werden. HINWEIS! Für eine detaillierte Beschreibung siehe Bedienungsanleitung der Kesselregelung. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 33: Kessel Am Touchdisplay Bedienen

    Anzeige und Ändern der aktuellen Betriebsart des Kessels Ü "Betriebsart des Kessels ändern" [} 42] Anzeige-Symbole zur Verwendung von froeling-connect Ü "Anzeige-Symbole für froeling-connect / Fernschalten" [} 35] Helligkeitssensor für die automatische Anpassung der Display-Helligkeit B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 34: Statusanzeige

    Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von Bedienerebene, Konfiguration und aktuellem Zustand. Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock) Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie Konfiguration Zurück zur übergeordneten Menüebene. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 35: Anzeige-Symbole Für Froeling-Connect / Fernschalten

    Infomenü im Grundbild antippen und zum Menü „froeling-connect“ navigieren Ä Im unteren Bereich wird der Verbindungsstatus angezeigt (verbunden, deaktiviert, …) HINWEIS! Eine detaillierte Beschreibung des Verbindungsstatus sowie Fehlerbehebungen der Bedienungsanleitung des „froeling-connect“ entnehmen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 36: Navigieren Im Systemmenü

    Sind z.B.: mehrere Heizkreise vorhanden, wird mit „Pfeil-Rechts“ und „Pfeil- Links“ zum gewünschten Heizkreis navigiert. Jeweiligen Reiter zum Vornehmen von Einstellungen in den Menüs antippen. Symbol Reiter Zustand Temperaturen Zeiten Service Allgemeine Einstellungen Solar Wärmemengenzähler B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 37: Parameter Ändern

    Anfangs- und Endzeit mit „Pfeil-Auf“ und „Pfeil-Ab“ einstellen und durch Tippen auf das „Bestätigen“-Symbol speichern Das eingestellte Zeitfenster wird für alle ausgewählten Wochentage übernommen. Ein bereits übernommenes Zeitfenster wird durch Tippen auf das nebenstehende „Papierkorb“-Symbol gelöscht. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 38: Schnellauswahlmenü

    Auflistung aller anstehenden Störungen an Kessel mit Vorgehensweisen zur Behebung. Einstellungsassistent Erstes Einschalten: Einstellen von Sprache, Herstellernummer, Datum und Uhrzeit Connect: Einstellen der kesselseitig erforderlichen Parameter zur Nutzung von „froeling-connect.com“ (IP-Adresse, Displaypasswort, …) B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 39: Informationsanzeigen Auswählen

    Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 40 4 | Betreiben der Anlage Bei Verwendung von mehr als zwei Pufferfühlern ist eine Informationsanzeige mit Puffertemperaturen gemäß der Anzahl an Fühlern möglich. Die Darstellung erfolgt in einer über zwei Flächen verlaufenden Informationsanzeige. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 41: Pelletseinheit Ein-/ Ausschalten

    Reinigungszyklus. Der Kessel wechselt in den Betriebszustand „Feuer Aus“. Alle Kesselaggregate sind deaktiviert, Heizkreise und Brauchwasserspeicher werden nach den eingestellten Programmen und Zeiten gesteuert, die Raumaustragung bleibt aktiv! Scheitholz zünden Ü "Scheitholz mit Pelletseinheit einmalig zünden" [} 32] B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 42: Betriebsart Des Kessels Ändern

    4.8.5 Datum und Uhrzeit ändern Zum Ändern von Datum und Uhrzeit am Grundbild auf das angezeigte Datum sowie die Uhrzeit tippen. Jeweilige Einstellung mit „Pfeil-Auf“ und „Pfeil-Ab“ anpassen und durch Tippen auf das „Bestätigen-Symbol“ übernehmen. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 43: Gewünschte Boilertemperatur Ändern

    Ä Einmalige Ladung des Boilers startet. Ist die eingestellte Boiler-Solltemperatur erreicht, stoppt die Ladung und das Symbol wechselt zu „Automatik“. HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 44: Einmaliges Extraladen Aller Vorhandenen Boiler

    Außentemperatur, unter der die Fällt die Außentemperatur im Absenkbetrieb Heizkreispumpe im Absenkbetrieb einschaltet (Standard: 22:00 – 06:00) unter den einstellten (Standard: 7°C) Wert wird der Heizkreis aktiviert (Pumpe ein, Mischer regelt gemäß Heizkurve) B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 45: Raumtemperatur Ändern (Heizkreis Ohne Raumfühler)

    Ist die Heizkurve zu ändern, den gewünschten Punkt bei einem Hochtemperaturkreis nie mehr als 5°C, bei einem Niedertemperaturkreis nie mehr als 3°C verändern. Nach erfolgter Änderung ein paar Tage abwarten und je nach Wohlbefinden weitere Änderungen vornehmen! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 46: Raumtemperatur Ändern (Heizkreis Mit Raumfühler)

    Begrenzung auf die eingestellte Raumtemperatur geregelt. Ein vorzeitiges Abbrechen dieser Funktion ist durch Aktivieren einer anderen Betriebsart/Funktion möglich. Dauer- Der Heizkreis wird bis zum Aktivieren einer absenken anderen Betriebsart/Funktion auf die eingestellte Absenktemperatur geregelt. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 47: Display Sperren / Bedienebene Wechseln

    Die Bezeichnungen von Boiler, Puffer und Heizkreise können frei gewählt werden. Für die Benennung stehen max. 20 Zeichen zur Verfügung. r Im Systemmenü zum Menü „Anlage“ navigieren und das Untermenü „Umbenennung“ öffnen r Die gewünschte Komponente antippen und mithilfe der Tastatur umbenennen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 48: Urlaubsprogramm Konfigurieren

    Kessel in die Betriebsart „Urlaub“ Durch Tippen auf das „Reisekoffer“-Symbol kann das Urlaubsprogramm vorzeitig beendet werden. Der Kessel wechselt anschließend in die zuvor aktivierte Betriebsart (Brauchwasser = Darstellung „Wasserhahn“, Automatik = Darstellung „Wasserhahn/ Heizkörper). B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 49: Kessel Am Raumbediengerät Ein-/Ausschalten

    (Ü "Anzeige-Symbole für froeling- connect / Fernschalten" [} 35]), kann der Kessel am Raumbediengerät ein- und ausgeschaltet werden. Fernschalten des Kessels deaktiviert Fernschalten des Kessels aktiviert r Kessel durch Tippen auf den aktuellen Betriebszustand ein-/ausschalten B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 50: Scheitholz Nachfüllen

    Schwerwiegende Störung der Verbrennung und in weiterer Folge schwerste Unfälle möglich! Vor dem Ausschalten des Hauptschalters: r Kessel durch Tippen auf „Kessel Aus“ ausschalten Ä Kessel stellt geregelt ab und wechselt nach dem Reinigungszyklus in den Betriebszustand "Feuer Aus" B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 51 Ä Saugzug schaltet aus, wenn Betriebszustand "Feuer Aus" erreicht ist (Abgastemperatur < 80°C, Kesseltemperatur < 65°C) r Hauptschalter ausschalten Ä Kesselregelung ist ausgeschaltet Ä Alle Komponenten des Kessels sind ohne Spannungsversorgung HINWEIS! Frostschutz-Funktion ist nicht mehr aktiv! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 52: Kessel Im Kombinationsbetrieb

    Kessel durch Tippen auf „Pelletseinheit Aus“ ausschalten Ä Der Kessel geht nach dem Abstellprogramm in den Betriebszustand "Feuer Aus" Ä Die Verbrennungseinheit ist ausgeschaltet, die Raumautragung und das gesamte Hydraulikumfeld bleiben aktiv B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 53: Aschestand Im Kessel Kontrollieren

    Brennkammertür öffnen und Asche mit Ascheschaufel entfernen r Asche seitlich der Brennkammer mit Schürgerät in die Ascheschale befördern r Angefallene Asche in dafür bereitgestellten Behälter schütten Ä Feuerfesten Behälter mit Deckel verwenden B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 54: Verbrennungsrost Reinigen

    Warnung“ angezeigt. Durch Bestätigen mit „JA“ wird der Zähler auf den voreingestellten Wert zurückgesetzt. r Isoliertür der Pelletseinheit öffnen r Verriegelungshebel nach unten drücken und Aschelade herausziehen r Transporthaken gegenüber Verriegelungshebel einhängen, Aschelade zur Entleerstelle transportieren und entleeren B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 55: Instandhalten Der Anlage

    Daher gilt: r Den Kessel entsprechend den Hinweisen reinigen. Dabei Anweisungen der Bedienungsanleitung des Kessels beachten! HINWEIS Wir empfehlen das Führen eines Wartungsbuches gemäß ÖNORM M7510 bzw. Technischer Richtlinie für vorbeugenden Brandschutz (TRVB) B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 56: Benötigte Hilfsmittel

    Reinigungsbürste (30x20) zur Reinigung des Schwelgaskanals Reinigungsbürste (80x60) zur Reinigung des Wärmetauschers Im Lieferumfang nicht enthalten: Gabel- oder Ringschlüssel SW 10 Gabel- oder Ringschlüssel SW 13 Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20) Kleiner Besen oder Reinigungsbürste Aschesauger B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 57: Instandhaltungsarbeiten Durch Den Betreiber

    Ä Bei Austritt von Flüssigkeiten Schnellentlüfter austauschen HINWEIS! Die Entlüftungskappe (A) muss lose sein (ca. zwei Umdrehungen aufschrauben), um eine korrekte Funktion zu gewährleisten. Die Pelletseinheit ist werksseitig bereits mit einem Schnellentlüfter ausgestattet. Dieser befindet sich hinter der vorderen Isoliertür. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 58: Wiederkehrende Kontrolle Und Reinigung

    Fülltür öffnen und Schwelgaskanal mit kleiner Bürste reinigen Primärluftöffnungen kontrollieren r Bei Bedarf Kondensat-Rückstande vorsichtig mit Hammer lösen, um Isolierschürze zu lockern r Isolierschürze mit geeignetem Werkzeug nach vorne drücken und herausziehen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 59: Abgasfühler Reinigen

    Fixierschraube lösen und Abgasfühler aus dem Abgasrohr herausziehen r Abgasfühler mit einem sauberen Tuch reinigen r Abgasfühler bei Montage soweit einschieben, dass noch ca. 20 mm des Fühlers aus der Buchse herausragen und mit Fixierschraube sichern B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 60: Abgasrohr Reinigen

    Verbindungsrohr zwischen Kessel und Kamin mit Kaminkehrerbürste reinigen Ä Je nach Verlegeart der Abgasrohre und Kaminzug die Reinigungsintervalle entsprechend dem Verschmutzungsgrad anpassen Zugreglerklappe prüfen r Zugreglerklappe auf Leichtgängigkeit prüfen und bei Bedarf Lagerung der Klappe reinigen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 61: Saugzuggebläse Reinigen

    Ventilatorrad mit einer weichen Bürste oder Pinsel von innen nach außen reinigen r Verunreinigungen und Ablagerungen im Saugzuggehäuse mit Spachtel beseitigen r Angefallene Asche mit Aschesauger entfernen r Saugzuggebläse und Saugzugblenden montieren r Anschlusskabel anstecken und mit Kabelbinder fixieren B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 62 Schrauben an der Blende lockern und Blende nach oben aushängen r WOS-Hebel nach unten drücken und von Welle demontieren r Beide Rohrklappstecker am WOS-Halterohr entfernen r Welle nach vorne herausziehen r WOS-Wirbulatoren mit Halterohr herausnehmen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 63 Seitlichen Durchgang (B) zum Abgasrohr reinigen Ä TIPP: Aschesauger verwenden! r WOS-Wirbulatoren mit Bürste reinigen r Wirbulatoren am Einhängeblech wie dargestellt einhaken r Montage aller WOS-Komponenten nach Reinigung sinngemäß in umgekehrter Reihenfolge durchführen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 64: Rost Und Brennkammer Reinigen

    Tür öffnen und Blatt Papier jeweils im oberen und unteren Bereich des Türanschlags zwischen Tür und Kessel schieben r Tür schließen und versuchen, ob das Blatt herausgezogen werden kann Ä Kann das Blatt herausgezogen werden: Tür ist nicht dicht und muss eingestellt werden! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 65 Tür schließen r Wenn sich die Tür nicht schließen lässt, die Spannexzenter etwas nach vorne bewegen Ä Achtung: Beide Spannexzenter (oben und unten) müssen gleichermaßen eingestellt werden! r Sicherungsmuttern M8 wieder fixieren B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 66: Instandhaltungsarbeiten Durch Die Fachkraft

    Die nationalen und regionalen Bestimmungen hinsichtlich wiederkehrender Prüfung der Anlage sind zu beachten. In diesem Zusammenhang weisen wir darauf hin, dass gewerbliche Anlagen mit einer Nennwärmeleistung ab 50 kW in Österreich gemäß Feuerungsanlagen-Verordnung jährlich wiederkehrend zu prüfen sind! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 67: Verbrennungsrost Kontrollieren Und Reinigen

    Isoliertür öffnen und Sicherungsschraube am Deckel lösen r Deckel etwas nach hinten schieben und nach oben abnehmen r Schrauben an der Oberseite des Seitenteils lösen und Seitenteil wegheben r Schrauben an der Oberseite des Rückenteils lösen und Rückenteil wegheben B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 68 Verbrennungsrost gründlich reinigen, Luftöffnungen mithilfe eines Schraubendrehers von Verunreinigungen befreien HINWEIS! Kleine Risse sowie leichte Verformungen des Verbrennungsrostes stellen keine Funktionsstörung dar. Nach gründlicher Reinigung kann der Rost wieder montiert werden. r Verbrennungsrost in sinngemäß umgekehrter Reihenfolge montieren B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 69: Messleitung Der Unterdruckregelung Reinigen

    Oberen Isolierdeckel und Wärmedämmung am Rauchrohranschluss nach oben abnehmen r Lambdasonde (1), Adapter (2) und Kunststoffbuchse (3) vorsichtig ausbauen Ä Auf Kabel der Lambdasonde achten! r Messöffnungen mit feinem Pinsel und Aschesauger vorsichtig von Verunreinigungen befreien B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 70: Emissionsmessung Durch Schornsteinfeger Bzw. Kontrollorgan

    HINWEIS! Wird die Messung im Scheitholzbetrieb nicht im Anschluss an die Messung im Pelletsbetrieb durchgeführt, ist der Kessel zwei Heiztage (1 Heiztag = 1 Tag, an dem der zu messende Kessel in Betrieb ist) vor der Messung sorgfältig zu reinigen. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 71: Emissionmessung Im Pelletsbetrieb Starten

    Der Verbrennungsvorgang darf während der Messung nicht gestört werden Störungen des Verbrennungsvorgangs sind: - Öffnen der Kesseltüren - Schüren des Brenngutes - Abschalten des Saugzuges (z. B. durch zu wenig Wärmeabnahme) B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 72: Messbedingungen Herstellen Und Messung Durchführen

    Messung an der vorgesehenen Messöffnung durchführen Ä Die Messbereitschaft wird am Display angezeigt Ä Dabei regelmäßig den Beharrungszustand kontrollieren: - Kesseltemperatur > 70 °C - Abgastemperatur im Bereich von ca. 170 °C B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 73: Ersatzteile

    5.7.2 Entsorgung von Anlagenkomponenten r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 74: Störungsbehebung

    Regelungsabdeckung abnehmen und darunterliegende Wärmedämmung entnehmen r Schrauben am Revisionsdeckel lockern und Revisionsdeckel abheben r Schwelgaskanalklappe und Führungen der Klappe reinigen und auf Leichtgängigkeit prüfen r Gesamten Bereich mit Bürste und Aschesauger reinigen B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 75: Allgemeine Störung An Der Spannungsversorgung

    Luftmengenreduzierungs-Blechs (Fröling-Artikelnummer T244132) optimiert. Folgende Schritte zeigen die Montage. Achtung: Vor der Montage den Kessel stromlos schalten, gegen Wiedereinschalten sichern und auskühlen lassen! HINWEIS! Bei Fragen kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...
  • Seite 76 Ä Auf Kabel des Stellmotors achten! r Vier Schrauben des Grundblechs wie dargestellt lösen r Luftmengenreduzierungs-Blech mit zuvor demontierten Schrauben so montieren, dass sich die Schrift „SH W<15“ lesbar im oberen Bereich befindet r Abdeckblech mit Stellmotor montieren B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 77: Übertemperatur

    Kesseltemperatur von max. 105°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden r Kappe des STB abschrauben r STB durch Drücken mit Schraubendreher entriegeln B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 78: Störungen Mit Störmeldung

    Der Kessel stellt geregelt ab und bleibt bis zur Behebung im Betriebszustand "Feuer Aus" ALARM Ein Alarm führt zu einem Not-Halt der Anlage. Der Kessel schaltet dabei sofort aus, Heizkreisregelung und Pumpen bleiben weiter aktiv. B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 79: Vorgehensweise Bei Störmeldungen

    Durch Tippen auf das Abbrechen-Symbol wird die aktuelle Störung geschlossen und die Störungsliste angezeigt r Durch erneutes Tippen auf das Abbrechen-Symbol und Lesebestätigung aller Fehler gelangt man zurück zum Grundbild Ä Der Kessel befindet sich in der zuvor eingestellten Betriebsart B1500423_de | Bedienungsanleitung Kombikessel SP Dual compact...

  • Seite 80: Adresse Des Herstellers

    Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
