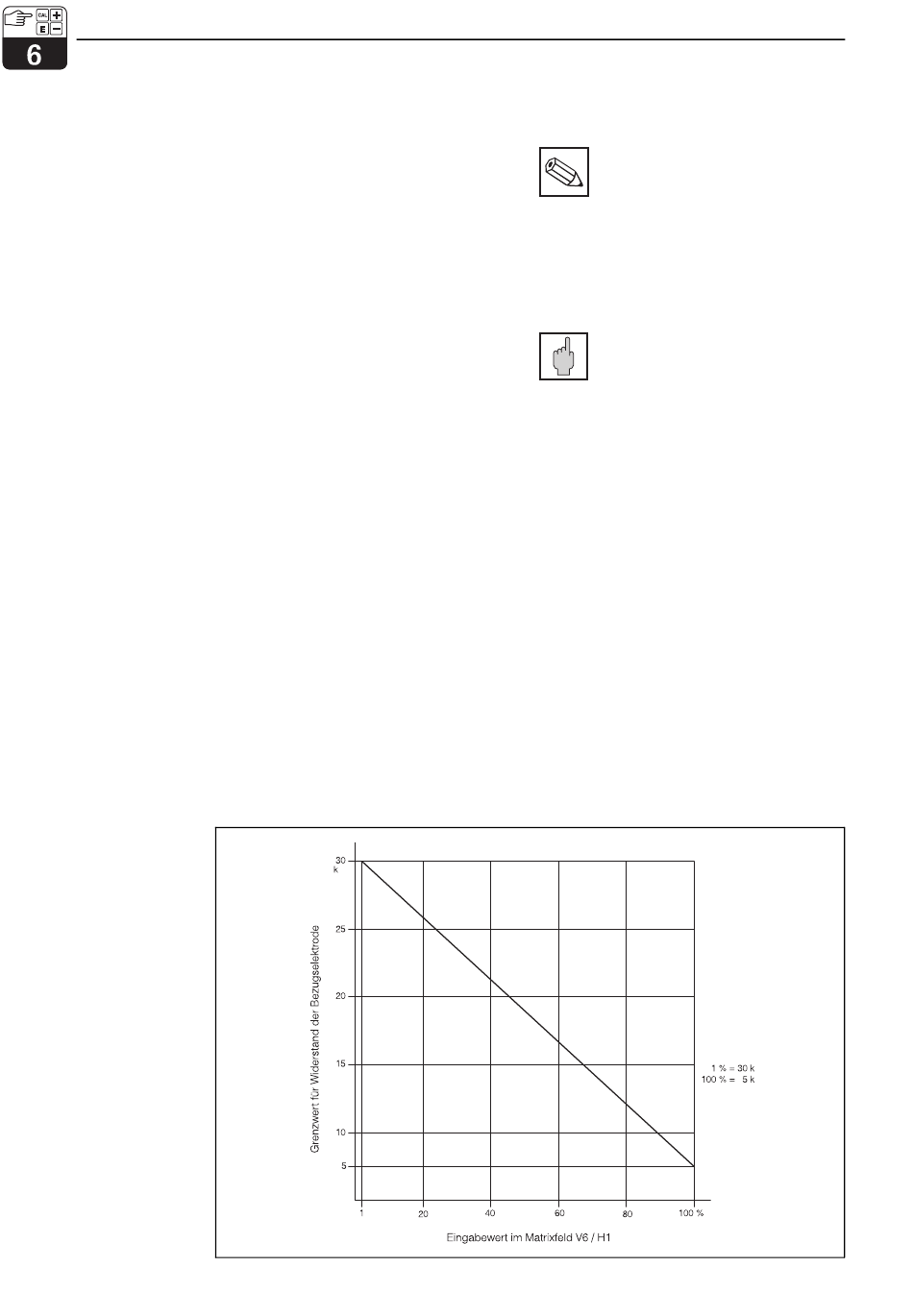

Bild 6.2: Einstellbereich der
Störmeldegrenzwerte
für Bezugssystem
26
6.4 Sensor-Check-System
(SCS)
Das Sensor-Check-System SCS überwacht
den pH-Meßkreis auf Fehlmessung und
Totalausfall der pH- und Bezugselektrode.
SCS erkennt:
• Glasbruch der pH-Elektrode
• Verschmutzung bzw. Verblockung des
Bezugssystems
• Feinschlüsse im pH-Meßkreis, auch z. B.
Feuchtigkeits- oder Verschmutzungs-
brücken an Klemmstellen
Das Sensor-Check-System SCS kann im
Matrixfeld V6 / H0 oder über die serielle
Schnittstelle ein- oder ausgeschaltet werden.
Ist die Sensor-Checkfunktion eingeschaltet,
überprüft das Sensor Checksystem:
• den Zustand des pH-Meßkreises auf
Hochohmigkeit.
Im Störungsfall (bei einer gemessenen
Elektrodenimpedanz <0,5 MΩ) wird der
Störmeldekontakt aktiviert und Störung E 17
sowie Warnung E 50 gemeldet.
• den Zustand der Bezugselektrode auf
Widerstandserhöhung am Diaphragma
(siehe Bild 6.2), sofern im Matrixfeld
V6 / H1 ein Alarmgrenzwert >1 %
eingegeben ist.
Im Störungsfall wird der Störmeldekontakt
aktiviert und Störung E17 sowie
Warnung E 51 gemeldet.
Die Störungsmeldung wird gelöscht, wenn
keine Störungsursache mehr vorliegt.
Ω
=
mycom CPM 121-P / 151-P
Hinweis:
Sensor-Check-System
Die Überwachung der Bezugs-
elektrode ist nur möglich bei
symmetrisch hochohmigem
Geräteeingang und ange-
schlossenem Potentialausgleichsstift.
Achtung:
Zulässige Meßkabellängen
bei SCS
• Bei den pH-Meßkabeln der Typen
CYK, SMK oder PMK darf die
Leitungslänge maximal ca. 20 m
betragen.
• Bei größeren Kabellängen muß die
SCS-Funktion abgeschaltet werden,
da sonst Fehlalarm möglich ist.
Ω
Ω
