mycom CPM 121-P / 151-P
Symmetrisch hochohmiger
pH-Elektroden-Anschluß CPM 151-P
(In Feld V8 / H3 ist 0 gewählt)
CPM 151-P
PE N L
Endress+Hauser
Temp.
S 11 12 13
gn ws ge
br
pH-Kombielektrode mit:
Referenzelektrode
Temperaturfühler Pt 100
Meßelektrode
pH
14 15 0
pH Ref. PA
Koax
br
Meßkabel CPK 7
Installation
BD2PM151.CHP

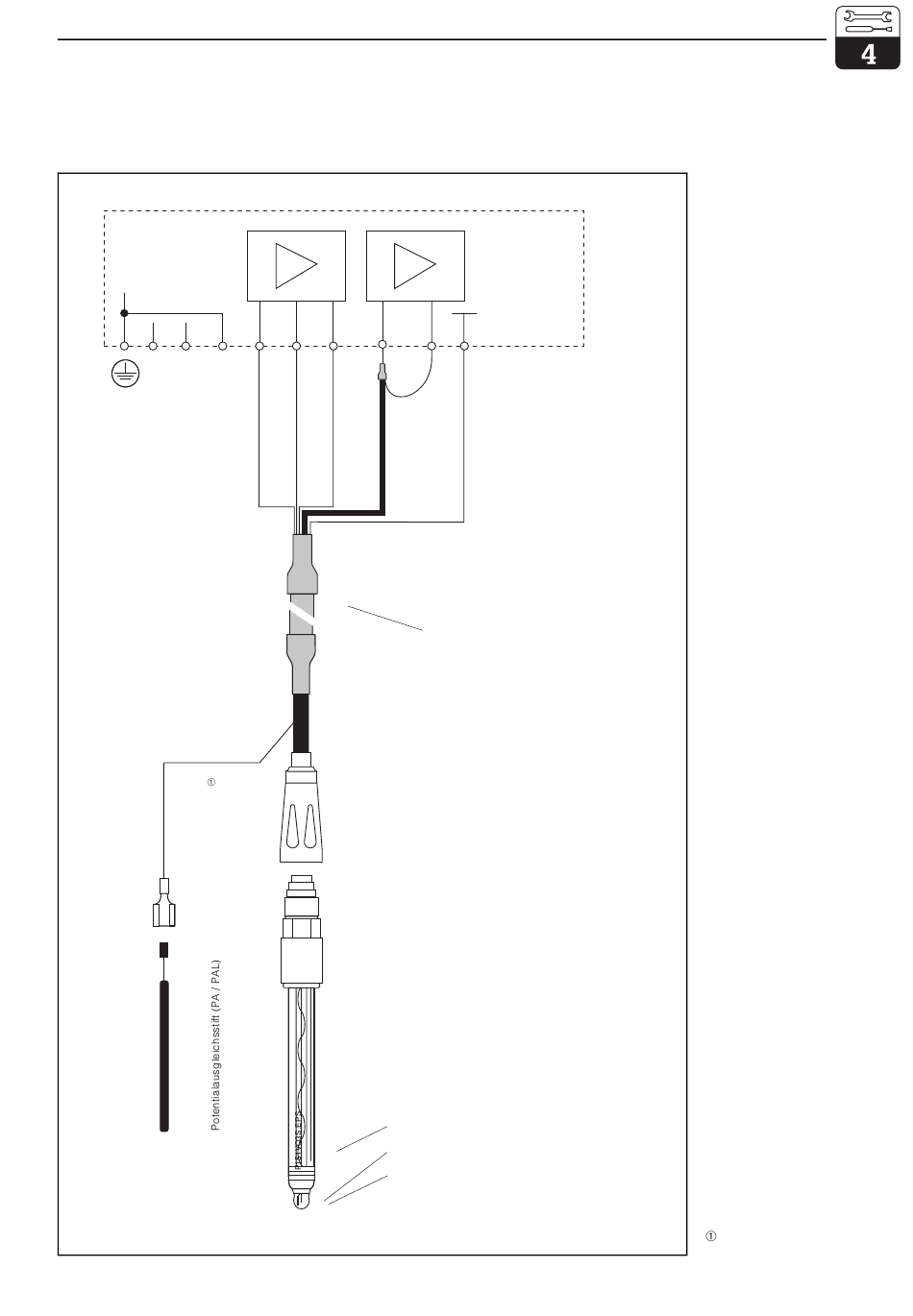

Bild 4.17: pH-Kombielektrode mit
Temperaturfühler Pt 100
und Meßkabel CPK 7
Braune Ader ist mit Außenschirm
verbunden
