Technische Information
TI 246C/07/de
Nr. 51505939

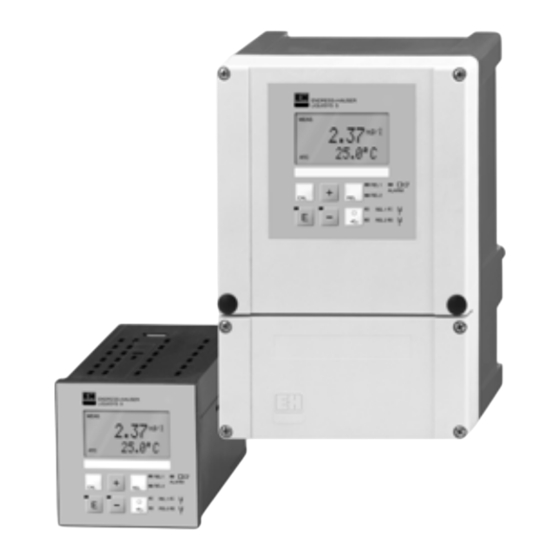

Liquisys M COM 223 F
Quality made by
Endress+Hauser
ISO 9001
Gelöst-Sauerstoff-Messung
Liquisys M COM 223 F / 253 F
Sauerstoff-Messumformer
Liquisys M COM 253 F
Das Baukastensystem des Liquisys M
COM 223 F / 253 F erlaubt die individu-
elle Anpassung des Messumformers an
unterschiedlichste Kundenwünsche.
Ausgehend von der Basisversion für
»Messen und Alarmieren« kann der
Messumformer mit weiteren Soft- und
Hardwaremodulen für den speziellen
Einsatz ausgerüstet werden. Diese
lassen sich bei Bedarf auch nachrüsten.
Endress
The Power of Know How
Einsatzbereiche
• Prozesskontrolle in der
Enzymproduktion
• Steuerung von Kulturansätzen
• Biotechnologische Produktion
Vorteile auf einen Blick
• Messumformer im Feld- oder
Schalttafelgehäuse
• Universell einzusetzen
Umschaltbar zwischen Sauerstoff-
–
gehalt in mg/l und Sättigungsindex
in % SAT
• Einfach zu bedienen
Übersichtliche Menüstruktur mit
–
Klartext in 6 Sprachen erleichtert
das Parametrieren
Großes zweizeiliges Display erlaubt
–
gleichzeitige Anzeige von Messwert
und Temperatur
Einfachste Ein-Punkt-Kalibrierung
–
an Luft oder in luftgesättigtem
Wasser
• Sicher zu betreiben
Überspannungsschutz (Blitzschutz)
–
nach EN 61000-4-5
Direkt zugängliche Handsteuerung
–
der Kontakte
Grundgerät erweiterungsfähig mit:
• 2 bzw. 4 Kontakten, einsetzbar als
Grenzkontakte (auch für Temperatur)
–
P(ID)-Regler
–
Timer für einfache Spülvorgänge
–
Chemoclean, die »Vollreinigung«
–
• »Plus-Paket«:
Prozessüberwachung
–
Live-check des Sensors
–
Beliebige Stromausgangs-
–
konfiguration über Tabelle
Automatischer Reinigungsstart nach
–
Alarm oder Grenzwertüberschreitung
• HART
®
oder PROFIBUS-PA /-DP
• 2. Stromausgang für Temperatur
+
Hauser
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquisys M COM 223 F
Inhaltszusammenfassung für Endress+Hauser Liquisys M COM 223 F
- Seite 1 Technische Information Gelöst-Sauerstoff-Messung TI 246C/07/de Liquisys M COM 223 F / 253 F Nr. 51505939 Sauerstoff-Messumformer Einsatzbereiche • Prozesskontrolle in der Enzymproduktion • Steuerung von Kulturansätzen • Biotechnologische Produktion Vorteile auf einen Blick • Messumformer im Feld- oder Schalttafelgehäuse • Universell einzusetzen Umschaltbar zwischen Sauerstoff- –...
- Seite 2 Liquisys M COM 223 F / 253 F bietet für In der Ausführung HS stehen weitere Im Detail alle Anwendungen im Bereich der Was- Funktionen zur Verfügung: ser- und Abwasserbehandlung überzeu- gende Lösungen. Die Grundausführung (HX) enthält: Messung des Sauerstoffgehalts in mg/l oder in % SAT.
-
Seite 3: Messeinrichtung
(Wasser und Reinigungsmittel) Messeinrichtung Die komplette Messeinrichtung besteht aus: sowie optional aus • Messumformer Liquisys M COM 223 F • einem Verlängerungskabel oder COM 253 F (Typ CYK 71) und • Sauerstoffsensor OxyMax H COS 21 • einer Installationsdose VBM. -
Seite 4: Bedienung
LCD-O2-D.CDR Bedienung ENDRESS+HAUSER LIQUISYS M Feld zur freien mg/l 2 7 3 Beschriftung R232 Sollwert Flüssigkristallanzeige Anzeige des aktiven zur Darstellung von Kontakts und Taste zur Messwerten, Konfigu- Relais-Umschaltung rationsdaten und im Handbetrieb aktuellem Menüfeld REL1 ALARM REL2 Anzeige-LED für... -
Seite 5: Elektrischer Anschluss
Anschlussraum aufgelegt oder Neuverdrahtungen usw. gehören (Version WX/WS: Sensor auf äußere damit der Vergangenheit an. Buchse). Bei eventuellen Reparaturen links: Liquisys M COM 223 F Anschlüsse auf der Geräterückseite rechts: Liquisys M COM 253 F Geräterückseite mit austauschbarer FELD2.CDR... -
Seite 6: Abmessungen
Abmessungen ENDRESS+HAUSER LIQUISYS M REL 1 ALARM REL 2 REL 1 REL 2 Abmessungen XM223-2D.CDR Liquisys M COM 223 F ENDRESS+HAUSER LIQUISYS M REL1 ALARM REL2 REL1 REL2 Abmessungen XM253 F-2D.CDR Liquisys M COM 253 F... - Seite 7 Das Schalttafeleinbaugerät wird mit den Montage mitgelieferten Spannschrauben befestigt. Liquisys M COM 223 F Die gesamte erforderliche Einbautiefe beträgt ca. 165 mm. Flachdichtung Montageausschnitt (im Lieferumfang enthalten) nach DIN 43700 +0,5 max. 45 ca. 25 Einbau des Schalttafel- XM223 FMON.CDR gehäuses...
- Seite 8 Montage Liquisys M COM 253 F (Fortsetzung) Mastbefestigungssatz für die Montage des ∅ 6 Feldgehäuses an zylindrischen Rohren (horizontal oder vertikal, max. ∅ 60 mm; siehe Zubehör) MASTSATZ.CDR Montage an zylindri- schen Rohren (rechts mit Wetterschutzdach) XM253 FMAS.CDR Wandmontage; Schrauben: ∅ 6 mm ∅...
-
Seite 9: Technische Daten
Technische Daten Allgemeine Angaben Hersteller Endress+Hauser Produktbezeichnung Liquisys M COM 223 F Liquisys M COM 253 F Eingang Messgrößen , Temperatur -Messung mit Sensor COS 21 Anzeige- und Messbereich 0,01 ... 20 mg/l bzw. 0 ... 200 % SAT Temperatur-Kompensationsbereich 0 ... - Seite 10 Technische Daten (Fortsetzung) Regler Funktion (einstellbar) Impulslängen- / Impulsfrequenz-Regler Reglerverhalten P, PI, PD, PID Reglerverstärkung K 0,01 ... 20,00 Nachstellzeit T 0,0 ... 999,9 min Vorhaltezeit T 0,0 ... 999,9 min Periodendauer bei Impulslängen-Regler 0,5 ... 999,9 s –1 Frequenz bei Impulsfrequenz-Regler 60 ...
- Seite 11 Montagezubehör Sensoren Zubehör • Wetterschutzdach CYY 101 • OxyMax H COS 21 Zur Montage am Feldgehäuse, für Sterilisierbarer Sensor für Gelöst- den Betrieb im Freien Sauerstoff Abmessungen (H × B × T): Technische Information TI 244C/07/de 320 × 300 × 270 mm Best.-Nr.: 51505856 Material: Edelstahl 1.4301 Best.-Nr.: CYY 101-A...
-
Seite 12: Produktübersicht
Produktübersicht Liquisys M COM 223 F / COM 253 F Ausführung Sauerstoff-Messung mit COS 21 (Grundfuntionen) Sauerstoff-Messung mit COS 21 mit Zusatzfunktionen Hilfsenergie Hilfsenergie 230 V AC Hilfsenergie 115 V AC Hilfsenergie 230 V AC, CSA Gen. Purp. Hilfsenergie 115 V AC, CSA Gen. Purp.
