mycom CPM 121-P / 151-P
Verbindungsdose VBA
Die Verbindungsdose VBA ist bei Leitungs-
längen über 25 m zwischen Armatur und
pH-Meßgerät erforderlich
Sie besitzt je 2 Verschraubungen Pg 13,5 und
Pg 16 zur Kabeldurchführung sowie 10 hoch-
ohmig isolierte Schraubklemmen zur Einzel-
adernverbindung.
Maße: 120 x 120 x 55 mm (H x B x T)
Schutzart: IP 65
Material: Polycarbonat
Achtung:
Der eingelegte Trockenmittelbeutel
muß je nach Umgebungsbedin-
gungen in zeitlichen Abständen über-
prüft und ggf. gewechselt werden,
um Meßfehler durch Feuchtigkeits-
brücken an der pH-Anschlußleitung
zu vermeiden.
4.5
Anschließen
Folgende Anschlüsse müssen vorgenommen
werden:
• Netzanschluß
• Anschluß der Schaltkontakte
(je nach Geräteausführung)
• Anschluß des pH-Signalausgangs
(0/4 – 20 mA) falls erforderlich
• pH-Elektrode und entsprechend der Meß-
anordnung zusätzlich Pt 100 und Potential-
ausgleichsstift
Warnung:
Keine Inbetriebnahme ohne
Schutzleiteranschluß!
Arbeiten unter Spannung und der
Anschluß ans Netz dürfen nur durch
entsprechend geschultes Fach-
personal erfolgen.
Nahe beim Gerät muß eine Netz-
trennvorrichtung installiert und als
Trennvorrichtung für CPM 121-P/151-P
gekennzeichnet sein
(siehe EN 61010-1).
Vor dem Anschließen sicherstellen,
daß die Netzspannung mit dem auf
dem Typenschild angegebenen Wert
übereinstimmt.
Endress+Hauser
110
Höhe 55 mm
Hinweis:
Dieses Gerät ist in bezug auf
elektromagnetische Verträglichkeit
gebaut und geprüft.
Dies gilt jedoch nur für ein sorg-
fältig geerdetes Gerät mit ab-
geschirmter Meßwertausgangs-
leitung.
Die Erdung des Schirmes muß
möglichst kurz gehalten werden
(max. ca. 30 mm).
Keine gelötete Verlängerung des
Schirmes!
Dies gilt auch für den Anschluß
der Verbindungsdose VBA.
Bei Montage des Feldgehäuses
(CPM 151-P) Mast zur Erhöhung der
Störfestigkeit erden. Die Kabel-
führung im Mast erhöht zusätzlich
die Störsicherheit.
Nach Einbau und Anschluß von
Gerät und Sensoren muß die
gesamte Meßeinrichtung auf
Funktion überprüft werden.
Installation
BD1PM151.CHP

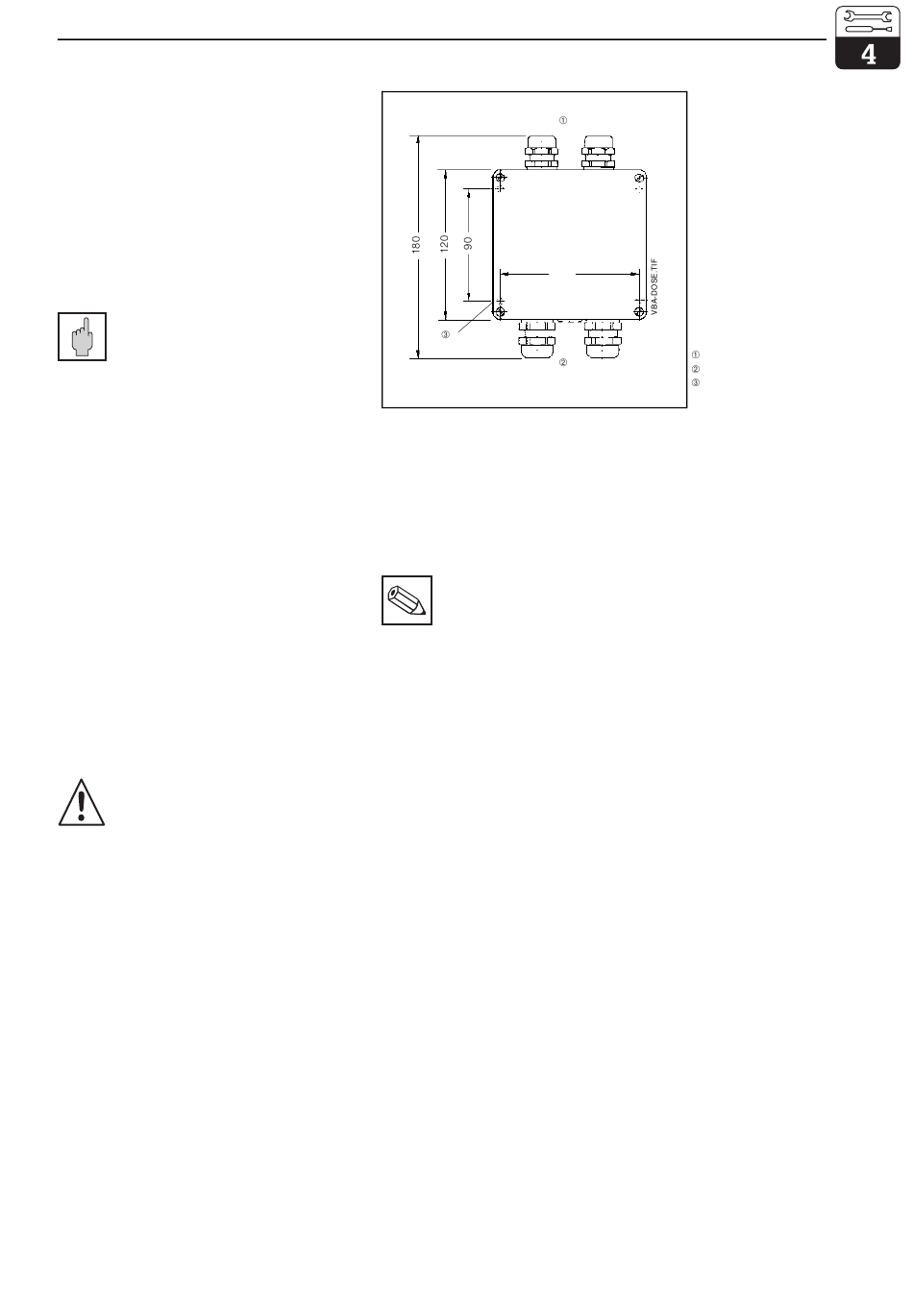

Bild 4.10: Verbindungsdose VBA
2 Pg 13.5-Verschraubungen
2 Pg 16-Verschraubungen
4 Befestigungsbohrungen
∅ 4,3 mm
11
