Systemintegration

4.1

4.1.1

Damit eine Verbindung mit dem Liquiline Control CDC90 aufgebaut werden kann, müssen

zunächst die Netzwerkeinstellungen (IP- Adresse, Subnetz-Maske und Gateway) des

Geräts angepasst werden.

Die Einstellungen sind abhängig vom Netzwerk in welches das Gerät eingebunden wird.

Werkseinstellung

Einstellung

IP-Adresse

Netzmaske

TCP-Port (HTTP)

TCP-Port (Modbus TCP)

Statische IP Adresse einstellen

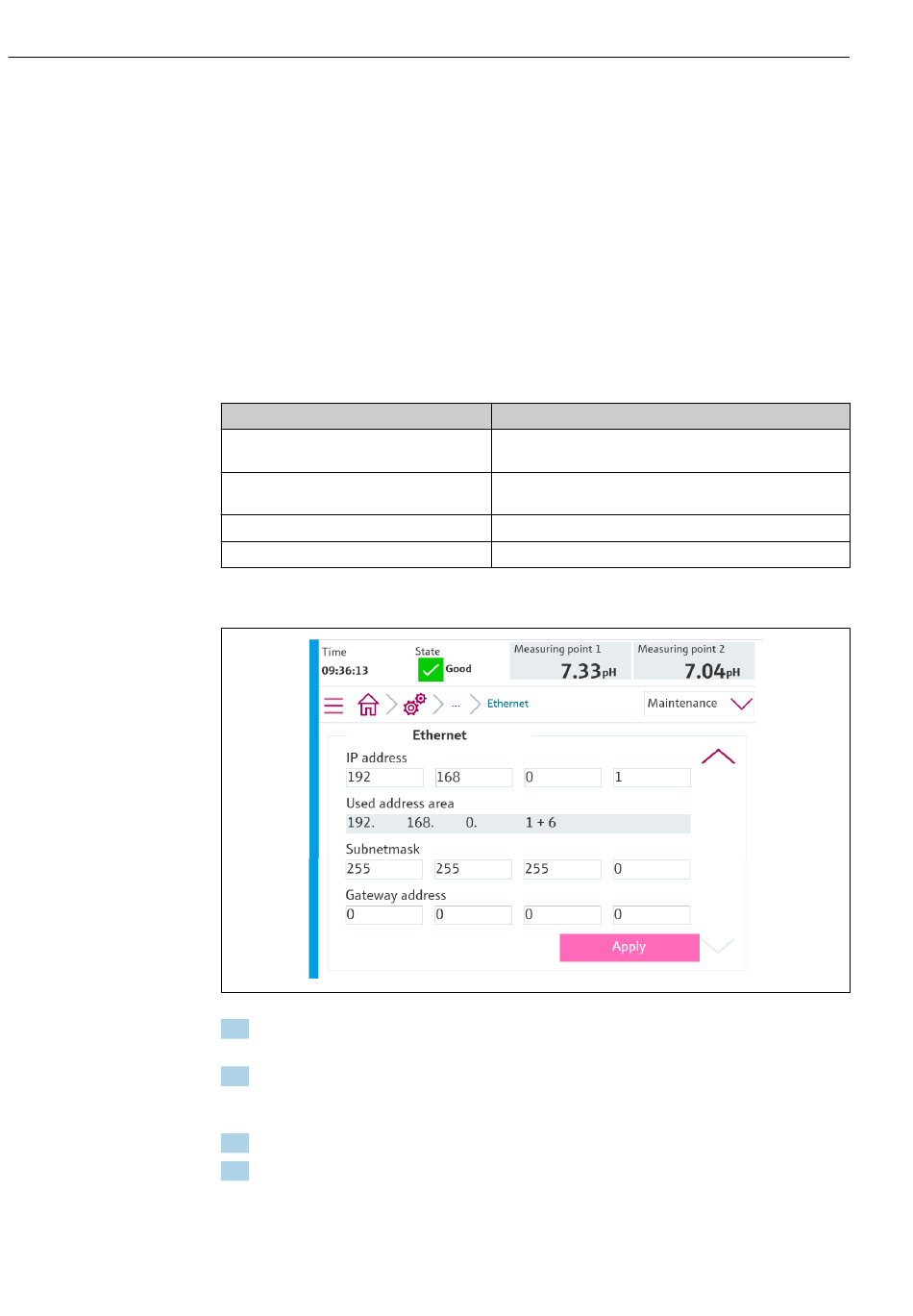

1. Unter: Setup/Allgemeine Einstellungen/Erweiterte Einstellungen/Ethernet/Einstel-

lungen die Werte aus der Grafik übernehmen.

2. Einstellungen der IP-Adresse und der Netzmaske ändern. CDC90 belegt neben dieser

IP-Adresse auch die 6 nachfolgenden IP-Adressen für interne Komponenten. Es müs-

sen alle 7 IP-Adressen im Netzwerk frei sein.

3. Einstellungen durch Übernehmen speichern.

4. 20 Sekunden warten, bis die Messwerte wieder zu sehen sind.

Werkseinstellung

192.168.0.1

Gültige IPv4 Adresse von CDC90

255.255.255.0

Gültige Subnetzmaske

502

Liquiline Control CDC90

A0041622
