Endress+Hauser mycom CPM 121-P Betriebsanleitung Seite 11

mycom CPM 121-P / 151-P
Abmessungen CPM 151-P
188
167
Wandmontage CPM 151-P
Haltelaschen gemäß Bild 4.3 und 4.4 an
der Geräterückseite montieren.
Gehäuse- und Befestigungsmaße des
Feldgehäuses siehe Bilder 4.2 und 4.3.
Schalttafeleinbau CPM 151-P
Die Gerätebefestigung erfolgt mittels der im
Lieferumfang enthaltenen Gehäusebefesti-
gungselemente (siehe Bild 4.5).
Zur Abdichtung des Schalttafelausschnitts
ist eine Flachdichtung erforderlich (siehe
Kapitel 11.4).
Der erforderliche Montageausschnitt
für Schalttafeleinbau beträgt
161 +0,5 x 241 +0,5 mm (B x H).
Endress+Hauser
80
á
á
á
í
Installation
BD1PM151.CHP
für Schrauben-∅
6 mm

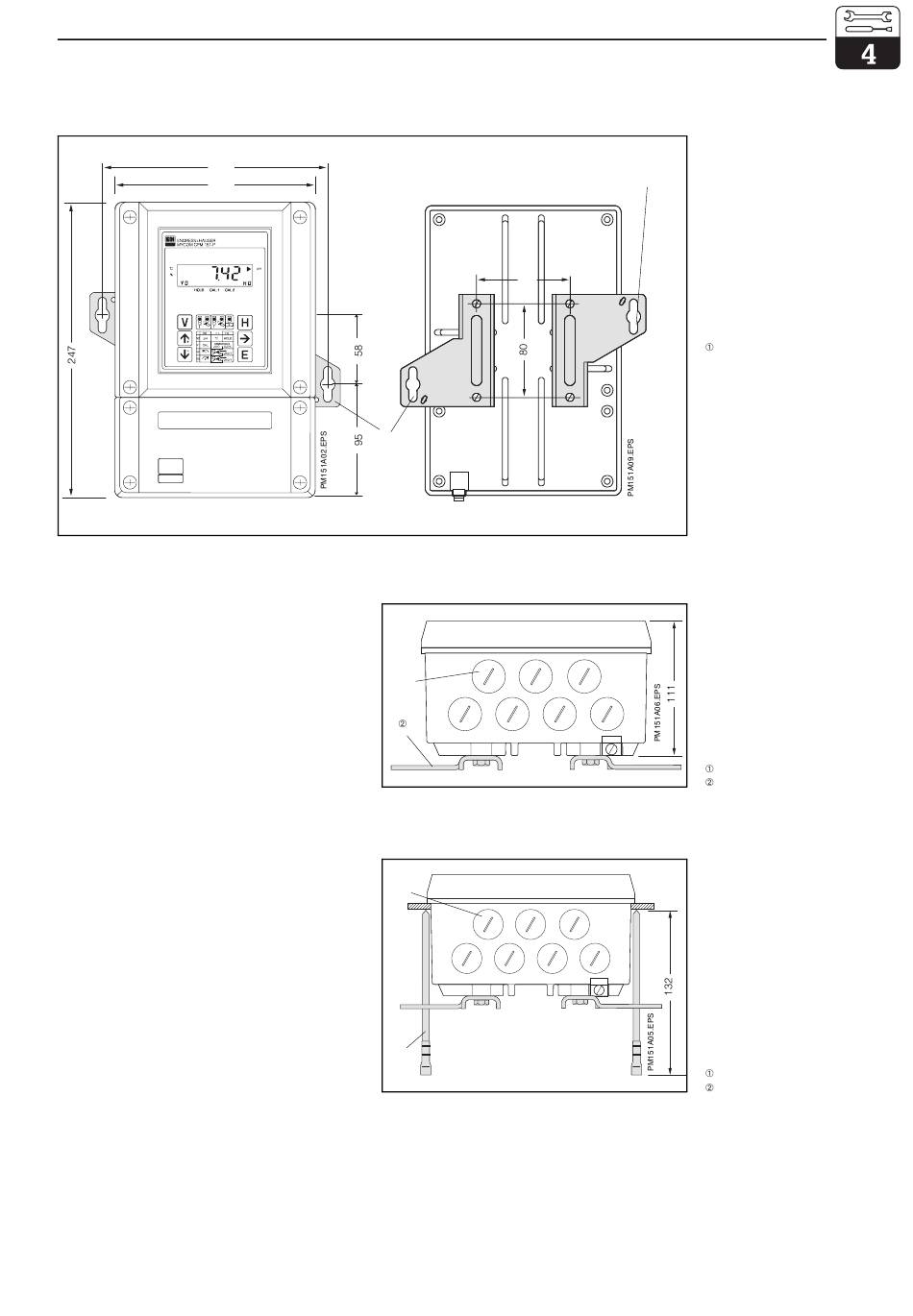

Bild 4.2 : Geräteabmessungen von
(links) Mycom CPM 151-P
Befestigungslaschen für
Wandmontage
Bild 4.3: Rückseite des Feld-
(rechts) gehäuses mit montierten
Befestigungslaschen
Hinweis:
Befestigungslaschen und Spann-
schrauben sind als Gehäusebe-
festigungssatz im Lieferumfang
enthalten.
Bild 4.4: Unterseite des Feld-
gehäuses mit montierten
Haltelaschen zur Wand-
montage
Verschlußschrauben für Pg 13,5
Befestigungslaschen
Bild 4.5: Unterseite des Feld-
gehäuses mit Montage-
maßen sowie montierten
Spannschrauben zum
Schalttafeleinbau
Verschlußschrauben für Pg 13,5
Spannschrauben
9
