Installation

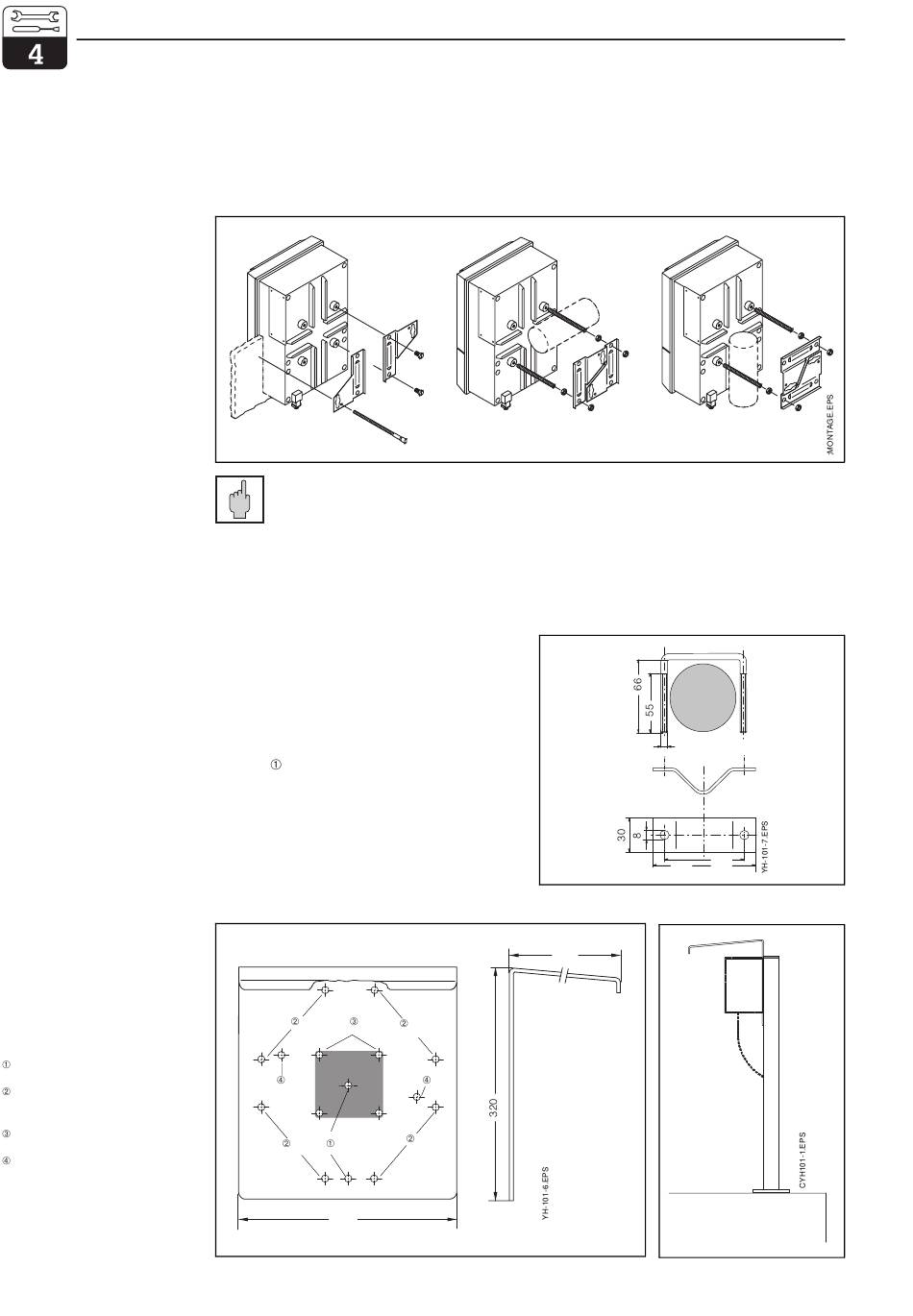

Bild 4.6:
Schalttafel-Einbau und
Mastmontage
Mycom CPM 151-P
Bild 4.7:
Rundmastbefestigung
für Wetterschutzdach
CYY 101, wenn nicht an
Armaturenhalterung
CYH 101 montiert wird
Bild 4.8:
Wetterschutzdach CYY 101
(links)
mit Abmessungen und
Montagepositionen zu
Montage an Standsäule CYH 101
mit 2 Schrauben M8
Montage an Vertikal- oder
Horizontalrohr mit 2 Rundmast-
befestigungen
Montage des pH-Meßumformers
Mycom CPM 151-P
Wandmontage
Bild 4.9
Wetterschutzdach CYY 101
(rechts)
mit Mycom CPM 151-P
an Standsäule montiert
10
Mastmontage CPM 151-P
Die Montage des Feldgehäuses Mycom
CPM 151-P an vertikalen oder horizontalen
Rohren mit max. Rohrdurchmesser 70 mm
erfolgt mittels der mitgelieferten Teile des
Gehäusebefestigungssatzes.
Achtung:
Montage im Freien
Vermeiden Sie lang andauernde
direkte Sonneneinstrahlung auf die
Gerätefront.
4.4
Montage-Zubehör
Wetterschutzdach CYY 101
Das Wetterschutzdach CYY 101 kann mittels
zweier Gewindeschrauben (M8) direkt an die
Standsäule der Armaturenhalterung CYH 101
montiert werden (siehe Bild 4.8, Montage-
position ).
Zur Befestigung des Wetterschutzdaches
an beliebigen senkrechten oder waagrechten
Rohren und Standsäulen (max. Querschnitt
60 mm) sind zusätzlich 2 Stück Rundmast-
befestigungen (siehe Bild 4.7) erforderlich.
Bestell-Nr. 50062121.
300
mycom CPM 121-P / 151-P
Die Teile des Gehäusebefestigungssatzes
sind gemäß Bild 4.6 an der Geräterückseite
zu montieren.
Weiteres Zubehör für Mycom CPM 151-P
siehe Kapitel 11.4.
Verwenden Sie in diesen Fällen das
Wetterschutzdach CYY 101.
