Installation

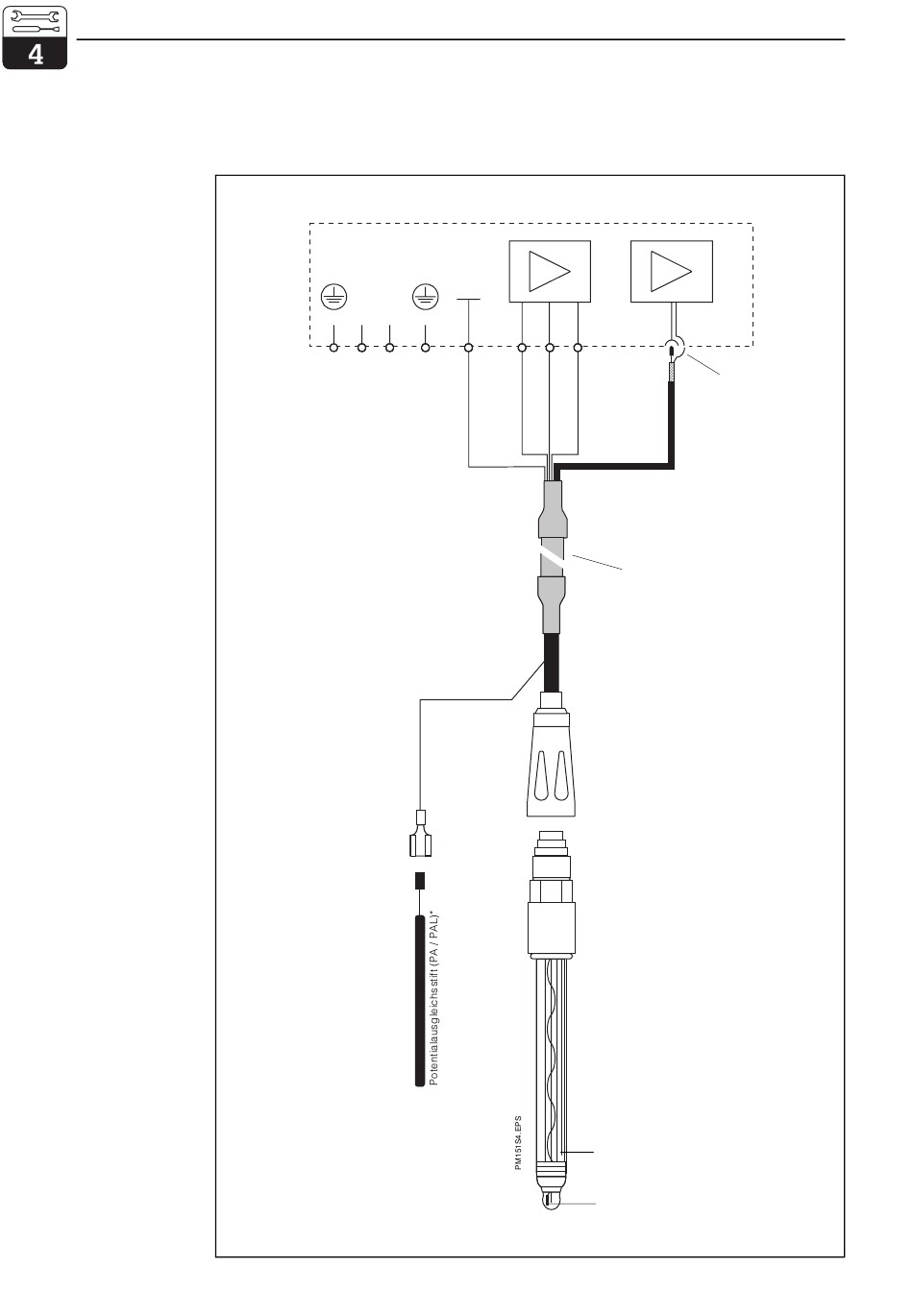

Bild 4.16: pH-Kombielektrode,
Potentialausgleichsstift und
Meßkabel CPK 7
16
Symmetrisch hochohmiger
pH-Elektroden-Anschluß CPM 121-P
(In Feld V8 / H3 ist 0 gewählt)
CPM 121-P
PE N
Temp.
L S 0 11 12
PA
br gn ws
br
mycom CPM 121-P / 151-P
pH
13
BNC-Stecker
montieren!
ge Koax
Meßkabel CPK 7
pH-Kombielektrode
mit:
Referenzelektrode
Temperaturfühler Pt 100
