mycom CPM 121-P / 151-P
6.
Bedienung
6.1
Allgemeines zur Gerätebedienung
Meßwert-
Anzeige
Anzeige der
angewählten
Matrixfeld-
Positionen
Funktionstasten:
Anwahl Matrix-
feld vertikal
Wert erhöhen
Wert
vermindern
Die Bedienung des Gerätes ist matrixorientiert,
d. h. jede Funktionsart des Gerätes ist einer
Position in einer 10 x 10 Felder-Matrix
(Felder V0 / H0 bis V9 / H9) zugeordnet
(siehe Doppelseite 24/25).
Die Anwahl der einzelnen Bedienfunktionen
erfolgt über die Tasten V (vertikal) und
H (horizontal). Hierbei werden die Matrixfelder
fortlaufend angewählt, auch solche, die nicht
belegt sind. Erklärung der Tastenfunktion
siehe Kap. 6.2.
Die Funktionen der Matrixfelder sind ihrer
Bedeutung nach in 3 Ebenen unterteilt:
• Ebene 0: Anzeigen
(pH-Wert, Temperatur,
Nullpunkt oder Steilheit)
• Ebene 1: Bedienen
(Kalibrieren, Hold)
Codeeingabe: 1111
• Ebene 2: Inbetriebnahme
(Zuordnung Stromausgang,
Dämpfung; Reglerfunktionen)
Codeeingabe: 2222
Ohne vorherige Code-Eingabe kann nur der
Inhalt der einzelnen Matrixfelder angezeigt
werden.
Alle Matrixfelder, bei denen die entsprechende
Gerätefunktion nicht aktiviert wurde, zeigen:
Endress+Hauser
Entriegeln der Ebenen
• Matrixfeld V0 / H0 anwählen und Taste E
drücken
• Im Feld V8 / H9 wird die zuletzt ein-
gegebene Codezahl angezeigt
• Ebene 1 Bedienen entriegeln mit
Code 1111 oder
• Ebene 2 Inbetriebnahme (und gleichzeitig
Ebene 1 Bedienen) entriegeln mit
Code 2222
• Bestätigen mit Taste E
• Rücksprung zu Matrixfeld V0 / H0
(Messen) durch gleichzeitigen
Druck der Tasten V und H
Verriegeln der Ebenen 1 und 2
Vorgehensweise wie in den Schritten 1 bis 10
beschrieben, jedoch Eingabe bzw. Änderung
auf einen beliebigen Zahlenwert
außer 1111 und 2222.
Nach Betriebsunterbrechungen ist das Gerät
automatisch verriegelt.
Bedienung
Hinweis- /
Statuspfeile
Offset
LEDs für Relais-
Schaltzustände
Alarm-LED
Funktionstasten:
Anwahl Matrixfeld
horizontal
Stellenanwahl
Wert
übernehmen

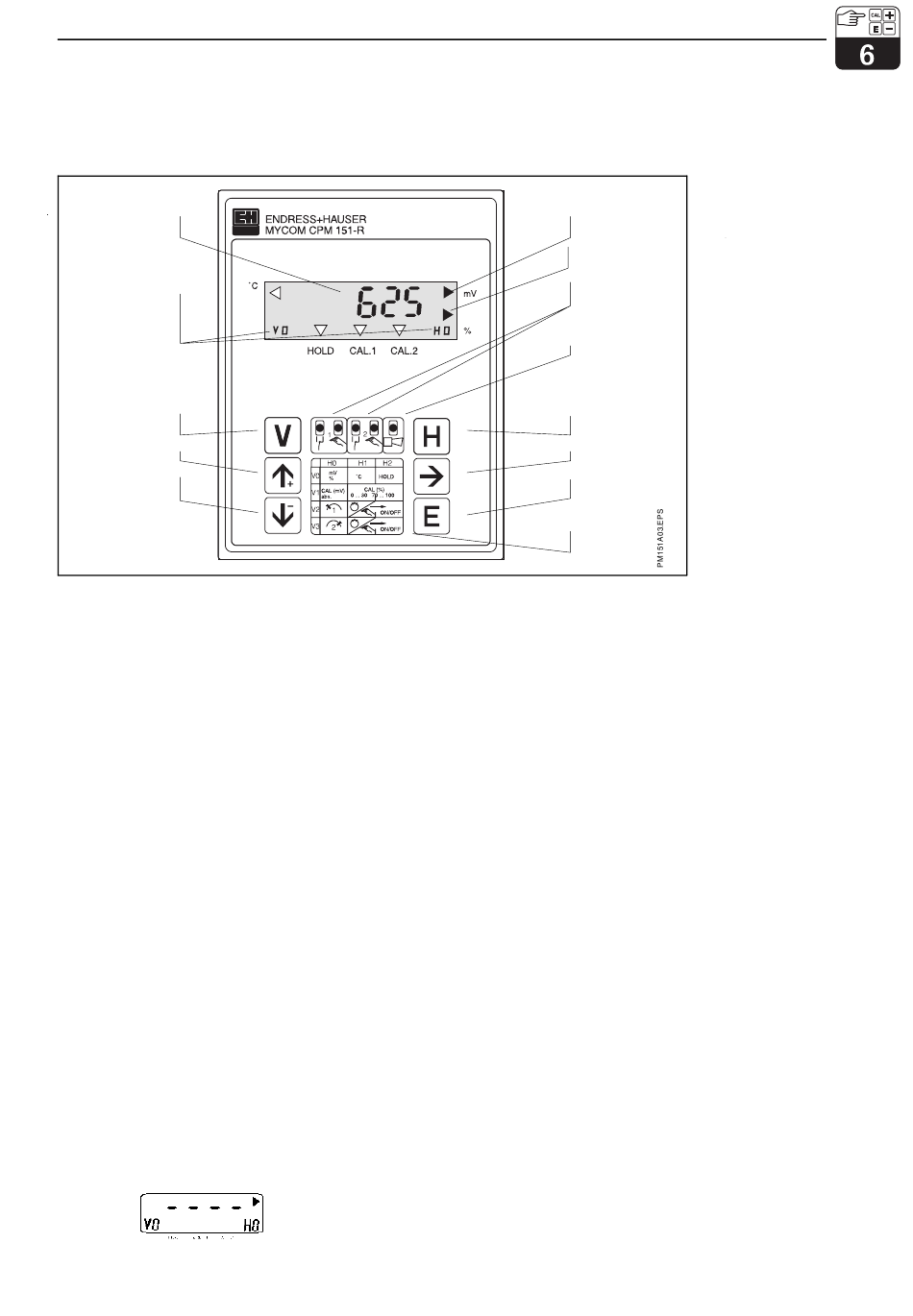

Bild 6.1:
Ausschnitt
Matrixfeld
BD3PM151.CHP
Mycom CPM 121-P / 151-P
Geräte-Frontansicht
mit Anzeige- und
Bedienelementen
21
