t-switch
Einbautiefe
Hinweise zur Planung und
Installation
Endress+Hauser
Montage und Installation

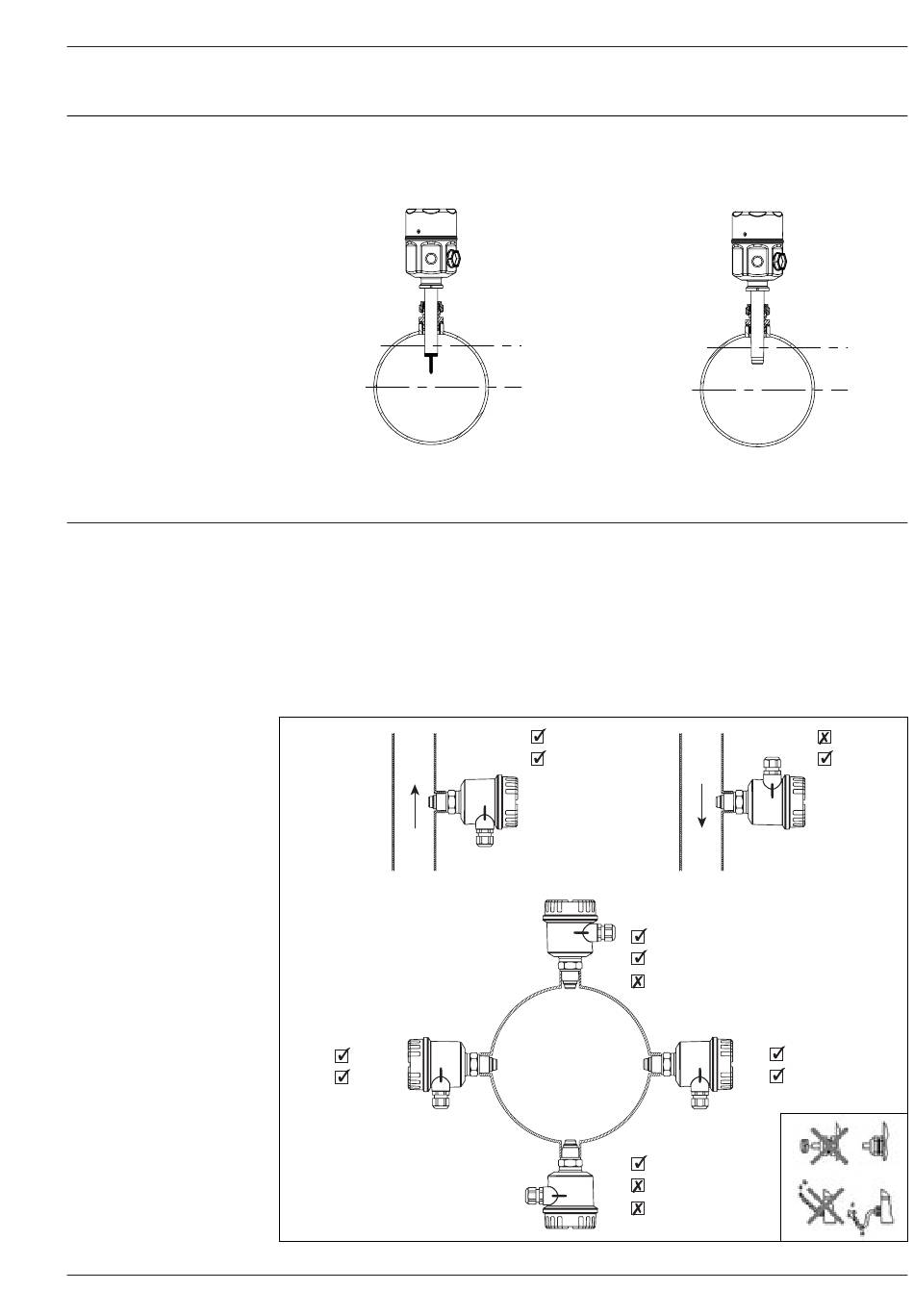

Für eine optimale Messleistung muss der aktive Bereich zwischen 5% und 50% in den internen
Rohrdurchmesser hinein ragen. Die Sensorspitze muss dabei jederzeit mit dem Medium in Kontakt sein.
Für Rohrdurchmesser <DN250
• Stromaufwärts von Regel- und Absperrventilen installieren
• Der Sensor muss entsprechend der Durchflussrichtung ausgerichtet werden
(siehe Bedienungsanleitung)
• Leitungen mit Flüssigkeiten müssen immer voll sein
• In Flüssigkeitsanwendungen darf keine Kavitation auftreten
• Bei Gasanwendungen müssen Kondensat bildende Bereiche vermieden werden
• Anwendungen in Bereichen mit starken Temperaturschwankungen vermeiden
• Geräte nicht grossen Umgebungstemperaturschwankungen aussetzen, z.B. direkte
Sonneneinstrahlung
Flüssigkeit
Gas
5%
50%
Flüssigkeit
Gas
Flüssigkeit
Gas
Flüssigkeit (teilgefüllte Rohrleitung)
Flüssigkeit
Gas
Flüssigkeit (schmutzig)
Für Rohrdurchmesser ≥DN250
Flüssigkeit
Gas
Flüssigkeit
Gas
10%
50%
