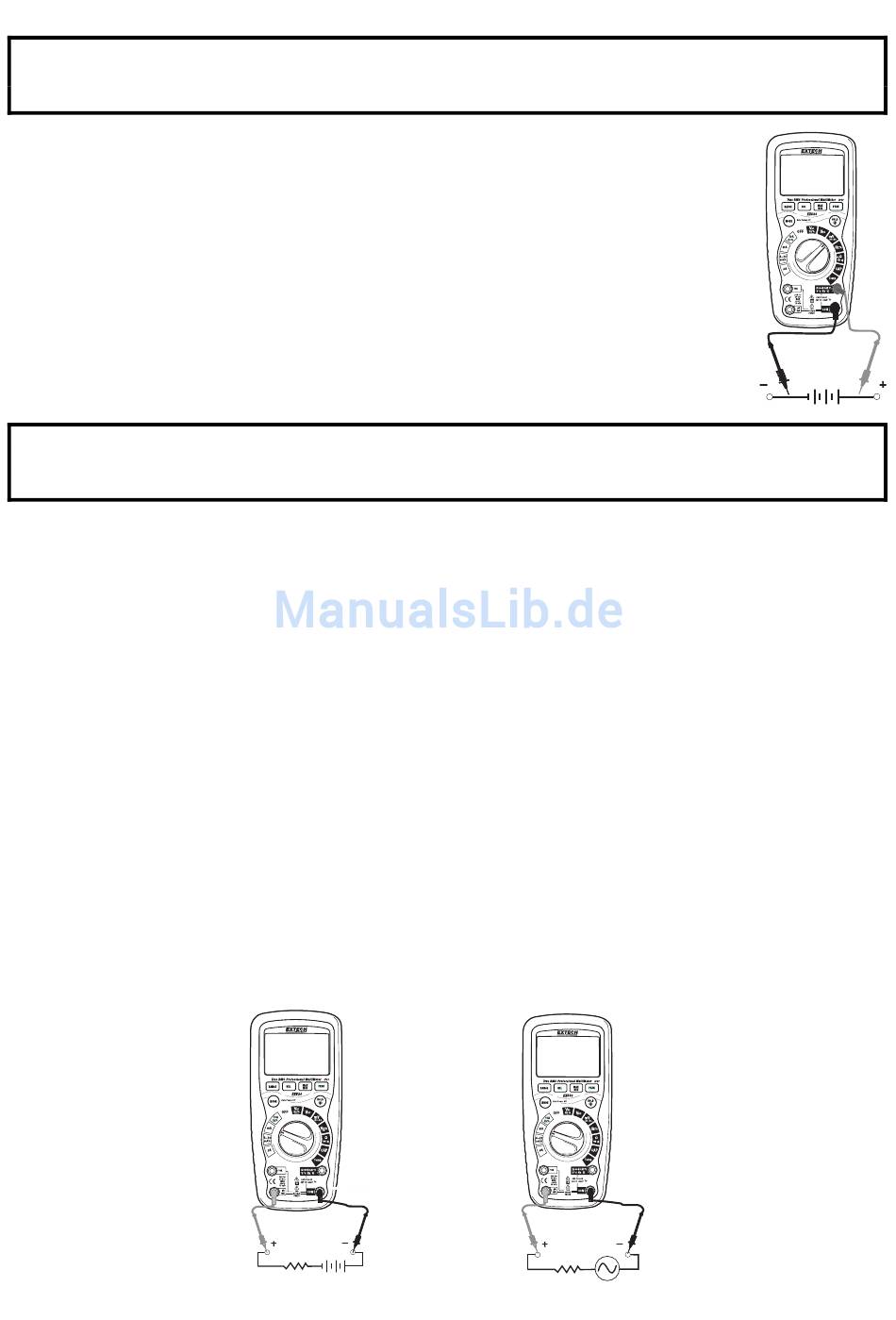

MESSUNGEN VON DC/AC MILLIVOLT
VORSICHT: Messen Sie keine Gleichspannung während ein Motor am Stromkreis ein- oder
ausgeschaltet wird. Es könnten dabei große Stromstöße auftreten, die das Messgerät
beschädigen können.
1. Drehen Sie den Funktionsschalter zu der grünen mV DC/AC Position.
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse und die
rote Messleitung mit der positiven V-Buchse.
3. Pressen Sie die MODE Taste um "DC" oder "AC" Millivolt auszuwählen.
4. Berühren Sie nun mit der schwarzen Messleitung die negative Seite des
Stromkreises und mit der roten Messleitung die positive Seite des Stromkreises.
5. Lesen Sie die Spannung an der Anzeige ab.

MESSUNGEN VON WECHSELSTROM/GLEICHSTROM

VORSICHT: Nehmen Sie keine Strommessungen mit 20 Ampere für mehr als 30 Sekunden vor.
Das Überschreiten von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder der
Prüfspitzen führen.
1.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
2.
Für Strommessungen von bis zu 6000mA, stellen Sie den Funktionsschalter auf die Position ųA
für Wechselstrom (auf die "gelbe" Position ųA für Gleichstrom) und verbinden Sie die rote
Messleitung mit der ųA/mA-Buchse.
3.
Für Strommessungen von bis zu 600mA, stellen Sie den Funktionsschalter auf die Position mA
für Wechselstrom (auf die "gelbe" Position mA für Gleichstrom) und verbinden Sie den roten
Messleitung mit der ųA/mA-Buchse.
4.
Für Strommessungen von bis zu 20A, stellen Sie den Funktionsschalter auf die Position
10A/HZ/% für Wechselstrom (auf die "gelbe" Position 10A/HZ/% für Gleichstrom) und verbinden
die rote Messleitung mit der 10A-Buchse.
5.
Drücken Sie die Taste MODE, um "AC" bzw. "DC" in der Anzeige anzuzeigen.
6.
Schalten Sie die Schaltung bzw. Anlage spannungsfrei. Trennen Sie die Schaltung an der zu
messenden Stelle auf.
7.
Messen Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze die
positive Seite des Stromkreises.
8.
Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an.
9.
Lesen Sie die Stromstärke am LCD ab.
10. Drücken und halten Sie die Taste MODE, um "Hz" anzuzeigen.
11. Lesen Sie die Frequenz in der Anzeige ab.
12. Drücken Sie die Taste MODE nochmals für einen Moment, um "%" anzuzeigen.
13. Lesen Sie die %-Angabe in der Anzeige ab.
14. Drücken und halten Sie die Taste MODE, um zur Stromstärkemessung zurückzukehren.
7
EX530-de-DE_v3.8 4/15
