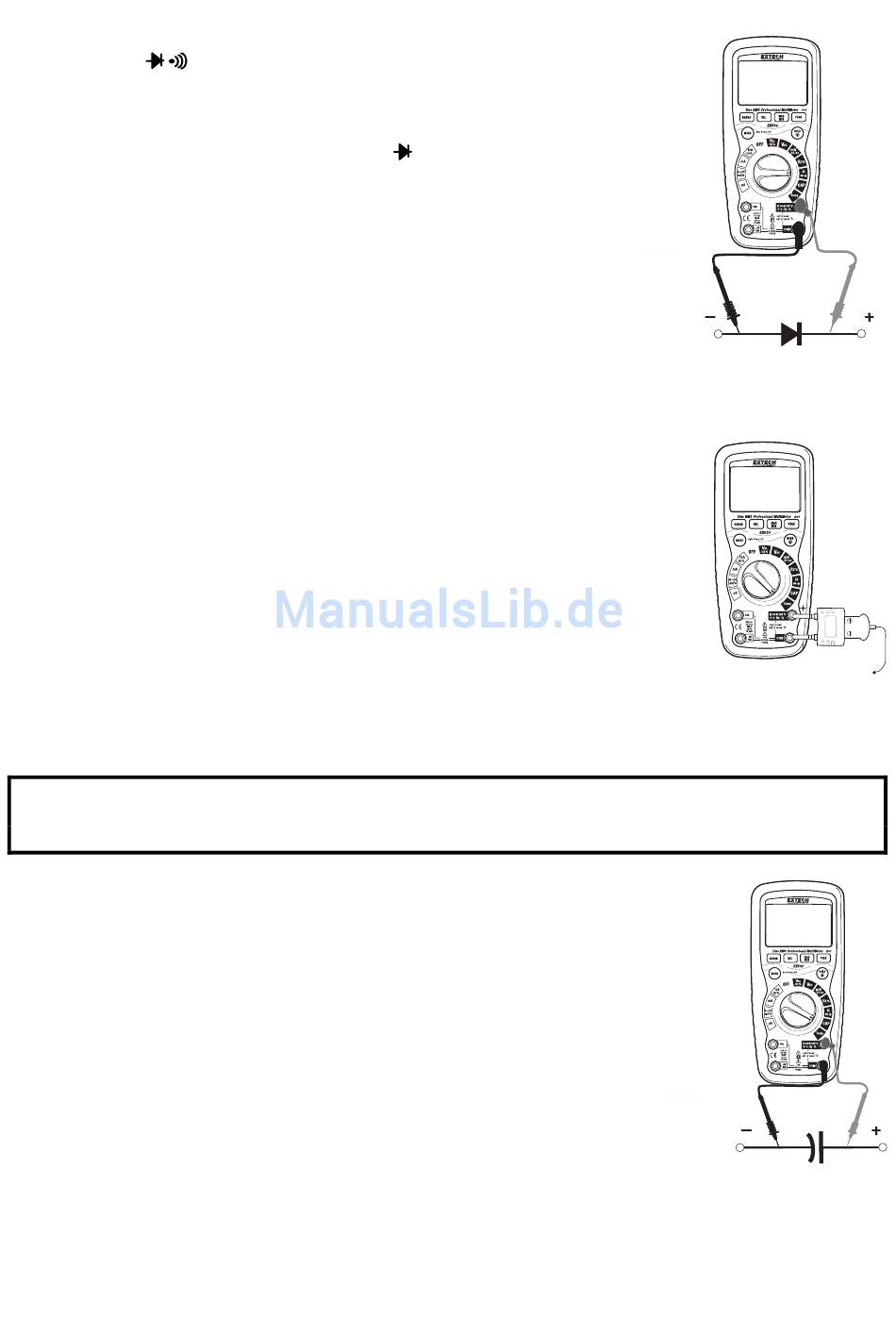

DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf die grüne
Position Ω
2.
Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse und den roten Messleitung mit der positiven V-
Buchse.
3.
Drücken Sie die Taste MODE, um „
Anzeige anzuzeigen.
4.
Berühren Sie mit den Prüfspitzen die Diode, die getestet
werden soll.
5.
Eine gute Diode wird ca. 0.400 bis 0.700V für den
Durchgangsbereich und „OL" für die Sperrrichtung anzeigen.
6.
Eine kurzgeschlossene Diode wird in beiden Testrichtungen
„OL" anzeigen.
TEMPERATURMESSUNGEN
1.
Stellen Sie den Funktionsschalter auf die grüne Position Temp.
2.
Verbinden
Sie
Ausgangsbuchse (wie in der Abbildung gezeigt) und achten Sie dabei
unbedingt auf korrekte Polarität.
3.
Drücken Sie die Taste MODE, um „ºF" oder „ºC" anzuzeigen.
4.
Berühren Sie mit der Temperaturtestspitze den Bereich, dessen
Temperatur Sie messen wollen. Berühren Sie die diesen so lange, bis das
Testergebnis sich stabilisiert hat (ca. 30 Sekunden).
5.
Lesen Sie die Temperatur in der Anzeige ab.
Anmerkung: Die Temperaturspanne der gelieferten Thermoelementprüfspitze ist -20 zu 250°C
(-4 zu 482°F)
KAPAZITÄTSMESSUNGEN
WARNUNG: Um ein elektrischen Stromschlag zu vermeiden, entfernen Sie das zu testende Gerät
vom Strom und entladen Sie alle Kondensatoren, bevor Sie jegliche Widerstandsmessungen
vornehmen. Entfernen Sie die Batterien und ziehen Sie das Netzkabel heraus.
1.
Stellen Sie den Funktionsschalter auf die grüne Position CAP .
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse. Verbinden Sie die rote Messleitung mit der positiven V-
Buchse.
4.
Berühren Sie mit den Prüfspitzen den Kondensator, der getestet
werden soll.
5.
Lesen Sie die Kapazität in der Anzeige ab.
den
Stecker
der
" und „V"
auf der
Temperaturtestspitze
9
mit
der
EX530-de-DE_v3.8 4/15
