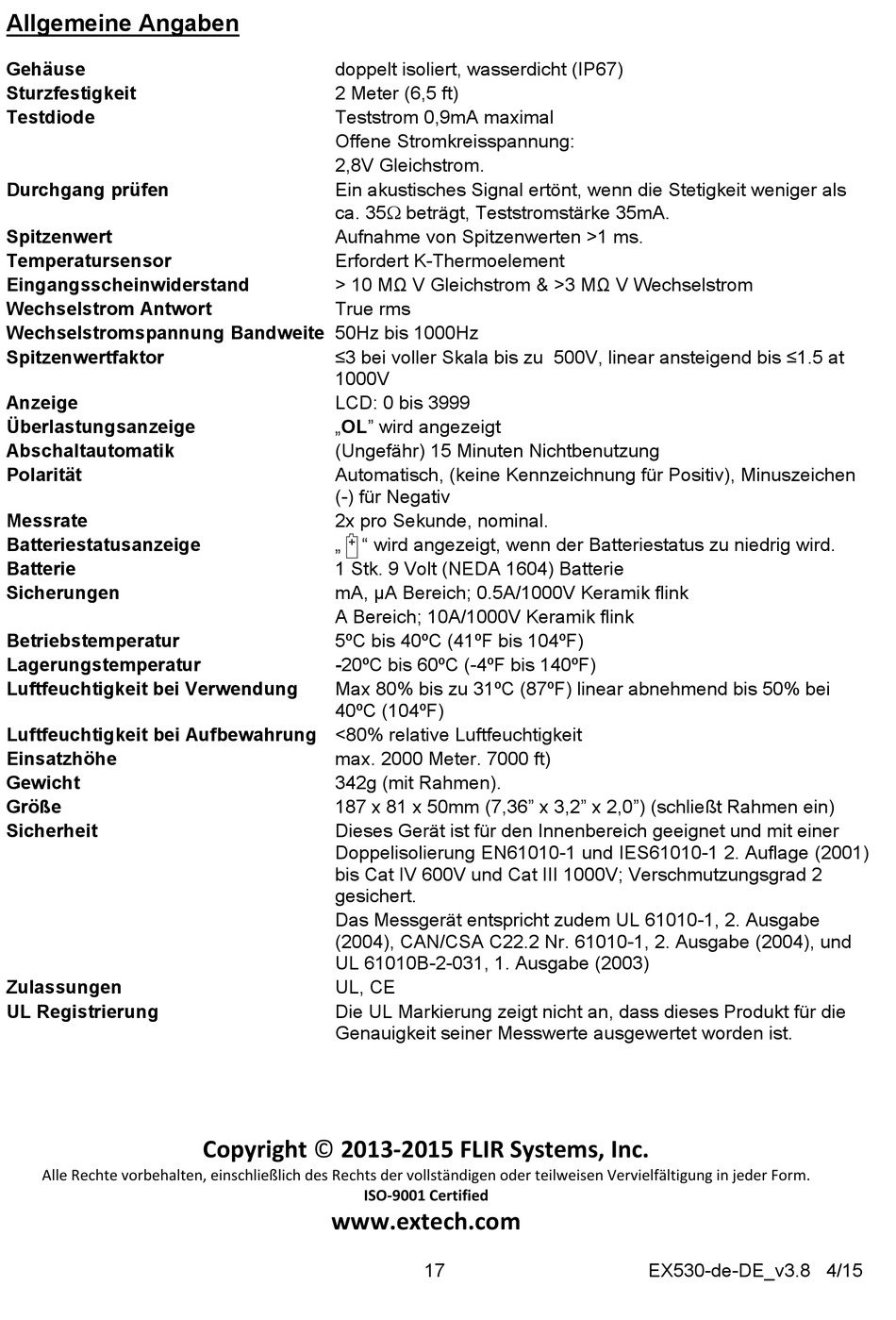

Allgemeine Angaben
Gehäuse
Sturzfestigkeit
Testdiode
Durchgang prüfen
Spitzenwert
Temperatursensor
Eingangsscheinwiderstand
Wechselstrom Antwort
Wechselstromspannung Bandweite 50Hz bis 1000Hz
Spitzenwertfaktor
Anzeige
Überlastungsanzeige
Abschaltautomatik
Polarität
Messrate
Batteriestatusanzeige
Batterie
Sicherungen
Betriebstemperatur
Lagerungstemperatur
Luftfeuchtigkeit bei Verwendung
Luftfeuchtigkeit bei Aufbewahrung <80% relative Luftfeuchtigkeit
Einsatzhöhe
Gewicht
Größe
Sicherheit
Zulassungen
UL Registrierung
Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form.
doppelt isoliert, wasserdicht (IP67)
2 Meter (6,5 ft)
Teststrom 0,9mA maximal
Offene Stromkreisspannung:
2,8V Gleichstrom.
Ein akustisches Signal ertönt, wenn die Stetigkeit weniger als
ca. 35 beträgt, Teststromstärke 35mA.
Aufnahme von Spitzenwerten >1 ms.
Erfordert K-Thermoelement
> 10 MΩ V Gleichstrom & >3 MΩ V Wechselstrom
True rms
≤3 bei voller Skala bis zu 500V, linear ansteigend bis ≤1.5 at
1000V
LCD: 0 bis 3999
„OL" wird angezeigt
(Ungefähr) 15 Minuten Nichtbenutzung
Automatisch, (keine Kennzeichnung für Positiv), Minuszeichen
(-) für Negativ
2x pro Sekunde, nominal.
„
" wird angezeigt, wenn der Batteriestatus zu niedrig wird.
1 Stk. 9 Volt (NEDA 1604) Batterie
mA, µA Bereich; 0.5A/1000V Keramik flink
A Bereich; 10A/1000V Keramik flink
5ºC bis 40ºC (41ºF bis 104ºF)
-20ºC bis 60ºC (-4ºF bis 140ºF)
Max 80% bis zu 31ºC (87ºF) linear abnehmend bis 50% bei
40ºC (104ºF)
max. 2000 Meter. 7000 ft)
342g (mit Rahmen).
187 x 81 x 50mm (7,36" x 3,2" x 2,0") (schließt Rahmen ein)
Dieses Gerät ist für den Innenbereich geeignet und mit einer
Doppelisolierung EN61010-1 und IES61010-1 2. Auflage (2001)
bis Cat IV 600V und Cat III 1000V; Verschmutzungsgrad 2
gesichert.
Das Messgerät entspricht zudem UL 61010-1, 2. Ausgabe
(2004), CAN/CSA C22.2 Nr. 61010-1, 2. Ausgabe (2004), und
UL 61010B-2-031, 1. Ausgabe (2003)
UL, CE
Die UL Markierung zeigt nicht an, dass dieses Produkt für die
Genauigkeit seiner Messwerte ausgewertet worden ist.
Copyright © 2013‐2015 FLIR Systems, Inc.
ISO‐9001 Certified
www.extech.com
17
EX530-de-DE_v3.8 4/15
