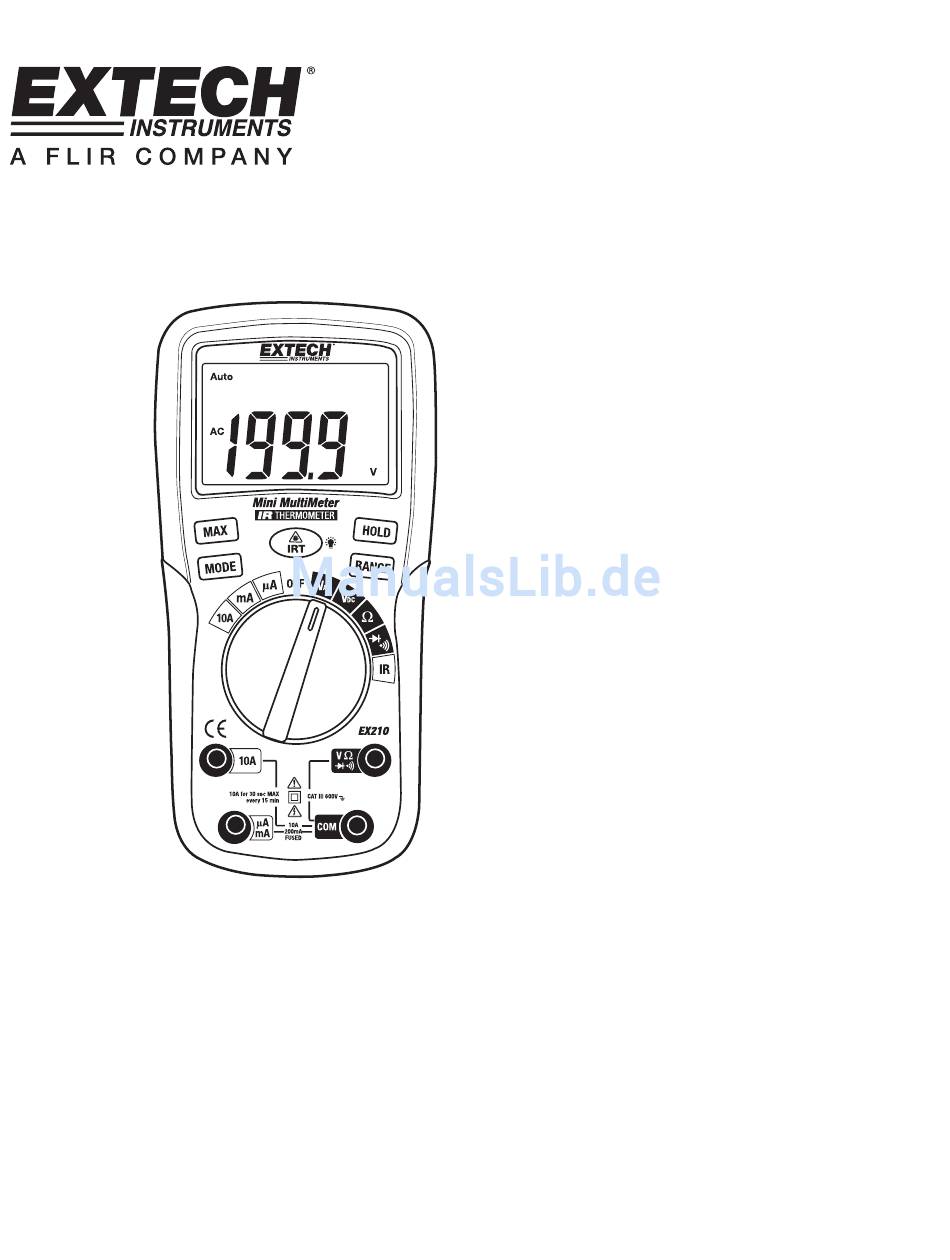

- Seite 1 Benutzerhandbuch Multimeter mit IR-Thermometer Extech EX210...

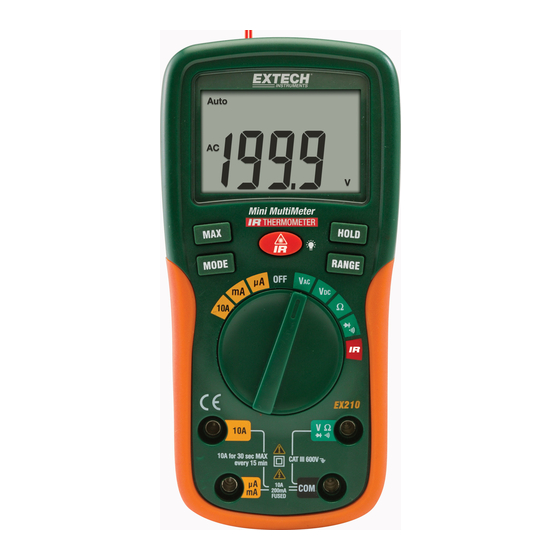

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech EX210 Multimeters mit automatischer Bereichswahl. Dieses Messgerät misst Wechsel- und Gleichspannung, Wechsel- und Gleichstrom, Widerstand, Dioden und Durchgang plus kontaktfreie Infrarot-Temperatur. Bei richtiger Benutzung und Pflege des Messgerätes wird es viele Jahre zuverlässig für Sie arbeiten.
-
Seite 3: Sicherheitshinweise
Wenn das Gerät für längere Zeit gelagert werden soll, entnehmen Sie die Batterien. • Abgelaufene oder beschädigte Batterien können gefährlich für die Haut sein. Benutzen Sie in solchen Fällen geeignete Handschuhe. • Schließen Sie die Batterien nicht kurz. Tauschen Sie die Batterie nicht in der Nähe von Feuer aus. EX210-EU-GE-V2.1-08/10... -
Seite 4: Sicherheitsanweisungen
Abdeckungen öffnen, um die Sicherung oder die Batterien auszutauschen. Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- und Sicherungsabdeckung richtig und sicher befestigt sind. Bei unsachgemäßer Verwendung, kann das Gerät trotz der eingebauten Schutzvorrichtung beschädigt werden. EX210-EU-GE-V2.1-08/10... - Seite 5 Mikro (10 ) (Ampere) Milli (10 ) (Volt, Ampere) Ampere Kilo (10 ) (ohm) Mega (10 ) (ohm) Ω Volt Wechselstrom Gleichstrom ºF Grad Fahrenheit ºC Grad Celsius Maximum AUTO Automatische Bereichswahl HOLD Anzeige halten SCAN IR-Temperaturmessung wird ausgeführt EX210-EU-GE-V2.1-08/10...
- Seite 6 Position 10A und verbinden Sie den Bananenstecker der roten Messleitung Bananenstecker mit der 10A-Buchse. 6. Verbinden Sie die Messfühler in Reihe mit dem zu messenden Stromkreis. 7. Schließen Sie den Schaltkreis an die Netzversorgung an. 8. Lesen Sie den Strom von der Anzeige ab. EX210-EU-GE-V2.1-08/10...
-
Seite 7: Widerstandsmessung
4. Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung wird mit 0,400 bis 0,700V typischerweise angezeigt. Rückwärts- Sperrspannung zeigt „OL“ an. Geräte mit Kurzschluss zeigen annährend 0V an und Geräte ohne Kurzschluss zeigen „OL“ bei beiden Polaritäten EX210-EU-GE-V2.1-08/10... -
Seite 8: Kontaktfreie Infrarot-Temperaturmessungen
Das Messgerät kann nicht durch Glas, Dampf, Staub und Rauch messen. Um einen heißen Punkt zu ermitteln, zielen Sie mit dem Messgerät außerhalb des interessanten Bereiches und scannen Sie den Bereich dann (mit Auf- und Abwärtsbewegungen), bis der heiße Punkt ermittelt ist. EX210-EU-GE-V2.1-08/10... -
Seite 9: Automatische/Manuelle Messbereichswahl
Wenn keine Taste gedrückt wurde versetzt die Autosleep-Funktion das Gerät nach etwa 15 Sekunden in den Sleep-Modus. Drücken Sie in diesem Fall eine beliebige Taste, um das Messgerät wieder einzuschalten oder schalten Sie das Messgerät AUS, wenn Sie es nicht länger benutzen möchten. EX210-EU-GE-V2.1-08/10... -
Seite 10: Wenn Das Messgerät Für Einen Längeren Zeitraum Nicht Benutzt
Sie können Ihre gebrauchten Batterien / Speicher an Sammlungspunkten in Ihrer Gemeinschaft übergeben oder wohin auch immer Batterien / Speicher sind verkauft! Verfügung: Folgen Sie den gültigen gesetzlichen Bedingungen in Rücksicht der Verfügung der Vorrichtung am Ende seines Lebenszyklus EX210-EU-GE-V2.1-08/10... - Seite 11 Wechselstrom 2000 μA 1 μA ±(1,5 % Messwert + 5 Stellen) 20 mA 0,01 mA 200 mA 0,1 mA 2.000 0,001 A ±(3,0 % Messwert + 5 Stellen) 10 A 0,01 A Hinweis: 10 A für max. 30 Sek. EX210-EU-GE-V2.1-08/10...
- Seite 12 ± 8°F -5 bis 32°F 32 bis 200°F ±(2,0 % Messwert oder 4°F) ±(3,0 % Messwert oder 6°F) 200 bis 446°F Hinweis: Die Genauigkeit ist ausgewiesen zwischen 18°C und 28°C (65°F und 83°F) und weniger als 75 % relative Luftfeuchtigkeit. EX210-EU-GE-V2.1-08/10...
- Seite 13 Doppelisolierung gemäß IEC/EN 61010- 1:2001 und IEC/EN 61010-031:2002 bis Kat III 600V gesichert; Verschmutzungsgrad 2. Zulassungen Copyright © 2010 Extech Instruments Corporation (a FLIR company). Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. www.extech.com EX210-EU-GE-V2.1-08/10...
