3.6
3.6 Schwimmerschalter Kühlwas-
serbehälter
Schwimmerschalter, B55
i Hinweis
Das Signal wird nicht vom Motorsteuergerät über-
wacht.
Das Signal wird von der ESX-Steuerung überwacht.

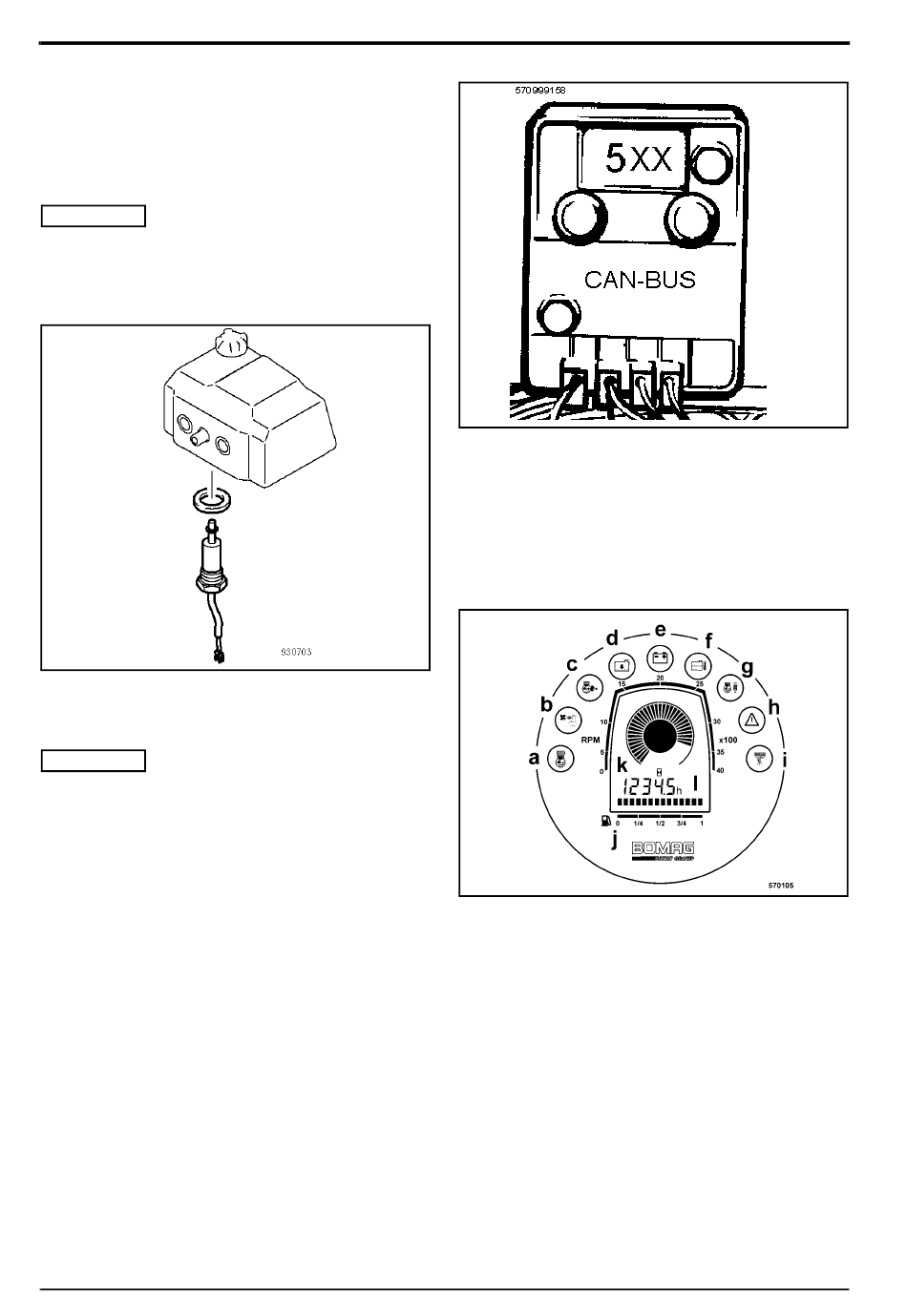

Bild 1
Überwachung durch ESX-Steuerung
i
Hinweis
Das Signal wird in der ESX-Steuerung (Pin X0:19)
ausgewertet.
Nach 2 Sekunden wird der Code „524" im Anzeigemo-
dul (Bild 2) angezeigt.
Nach 20 Sekunden wird der Code „525" angezeigt,
der Motor wird abgestellt und der Warnsummer ertönt.
58
Schwimmerschalter Kühlwasserbehälter
Bild 2 Anzeigemodul in der Zentralelektrik
Warnleuchte Kühlmittelstand
Der Schwimmerschalter schaltet bei Kühlwasser-
mangel. Über den Schaltkontakt wird das Über-
wachungsmodul (A15, Klemme X1:85) mit Masse
verbunden. Die Warnleuchte Kühlmittelstand d (Bild
3) blinkt.
Bild 3 Überwachungsmodul
