INSTAllATIoN UND ANSCHlUSS
3.7.2 Erdung und Ausgleich
•
3.7.3 Stromversorgungsanschluss
Das Gerät darf nur an eine 24V Stromversorgung (maximal zulässiger Betriebsspan-
nungsbereich 18V bis 32V), die die Anforderungen einer Sicherheitskleinspannung
(safe extra low voltage - SELV) gemäß IEC/EN/DIN EN/UL60950-1 erfüllt, angeschlos-
sen werden.
Die Stromversorgung muss den Anforderungen der NEC Class2 oder LPS gemäß IEC/
EN/DIN EN/UL60950-1 genügen.
Verbinden Sie das Gerät mit einem Kabel-Querschnitt von 0,75 - 1,5 mm2 (AWG18 bis
AWG16 geeignet für mindestens 75C°).
•
•
1
2
3

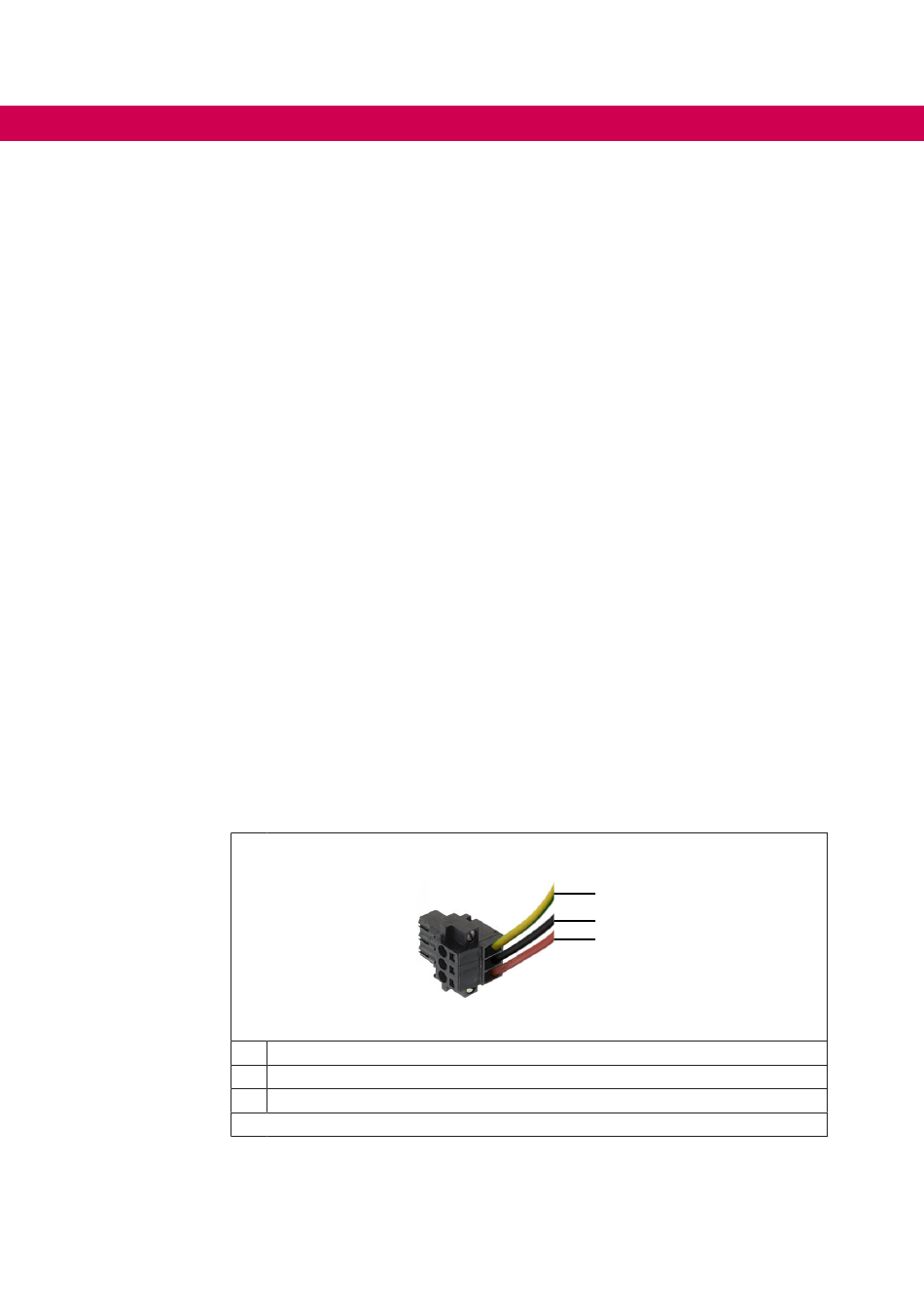

Abbildung 16: Details der Versorgungsanschlüsse
32
Wenn zwei entfernte Geräte über Anschlusskabel miteinander verbunden werden,
ist es möglich, dass sie auf unterschiedlichem Erdpotenzial liegen und ein erhebli-
cher Ausgleichsstrom generiert wird. Insbesondere Niederspannungssignale
müssen mit geschirmten Kabeln großflächig auf Erdpotenzial gelegt werden, um
den Ausgleichstrom abzuleiten. Hierfür können folgende Methoden angewendet
werden:
1.
Verwenden Sie ein Potentialausgleichskabel (16mm2, geeignet für
mindestens 75C°), um die Erdung der Geräte mit der Erdung des C6
SMART zu verbinden.
2.
Legen Sie die Abschirmung des Datenkabels an beiden Enden an der
Potentialausgleichsschiene auf, bevor Sie die Schnittstellen anschlie-
ßen.
Entfernen Sie den dreipoligen Stecker aus dem System.
Verbinden Sie den Pluspol, den Minuspol und die Erdung (siehe hierzu auch das
Label auf der Rückseite des Systems) mit den jeweiligen Anschlüssen des drei-
poligen Steckers.
EMC ground (0V)
- (0V)
+ (24V)
1
2
3
