PRoDUKTBESCHREIBUNG

2.2.2 C6 SMART mit Multi Serial option

1
2
3
4
5
6
7

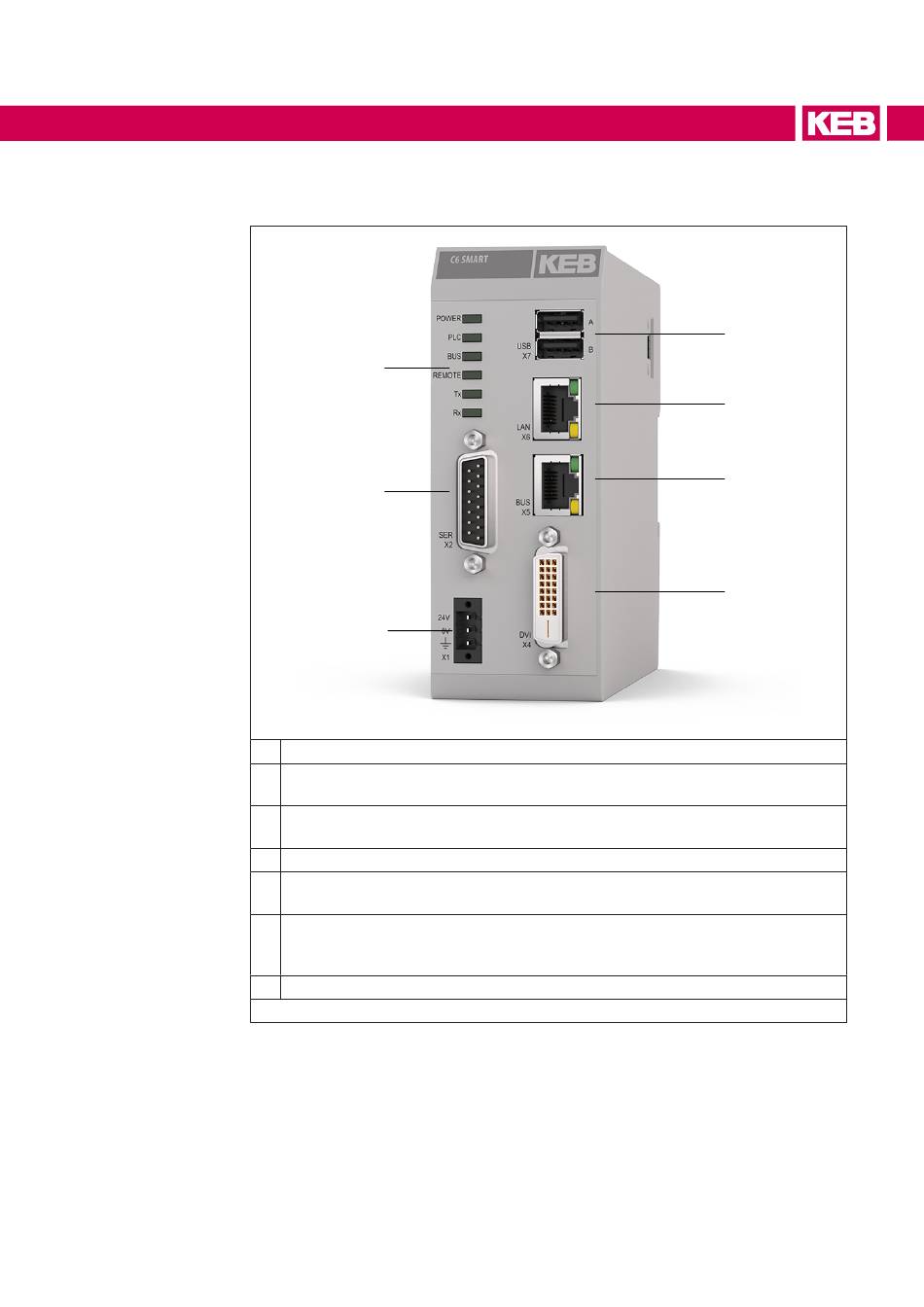

Abbildung 3:
7
6
5
X7: 2 x USB 2.0
X6 LAN: 10/100/1000Mbps Ethernet; RJ45 Buchse mit Signal LEDs (Link/Ge-
schwindigkeit).
X5 BUS: 1 x 10/100Mbps Ethernet; Buchse RJ45. Port wird als EtherCAT Master
benutzt.
X4 DVI-D Schnittstelle: Die DVI-D wird zum Anschluss eines Monitors verwendet.
X1 Spannungsversorgung über ein getrenntes Netzteil für 18-30V (verpolungssi-
cher / 500V Prüfspannung); Micro USV mit Ultra-Kondensatoren.
X2 MULTI SERIELL: Multi-standard serieller Port mit einer potenzialgetrennten
RS232-Schnittstelle und einer potenzialgetrennten RS485 2-Draht und 4-Draht
Schnittstelle.
Diagnose

Frontansicht mit Multi Serial Option

1
2
3
4
