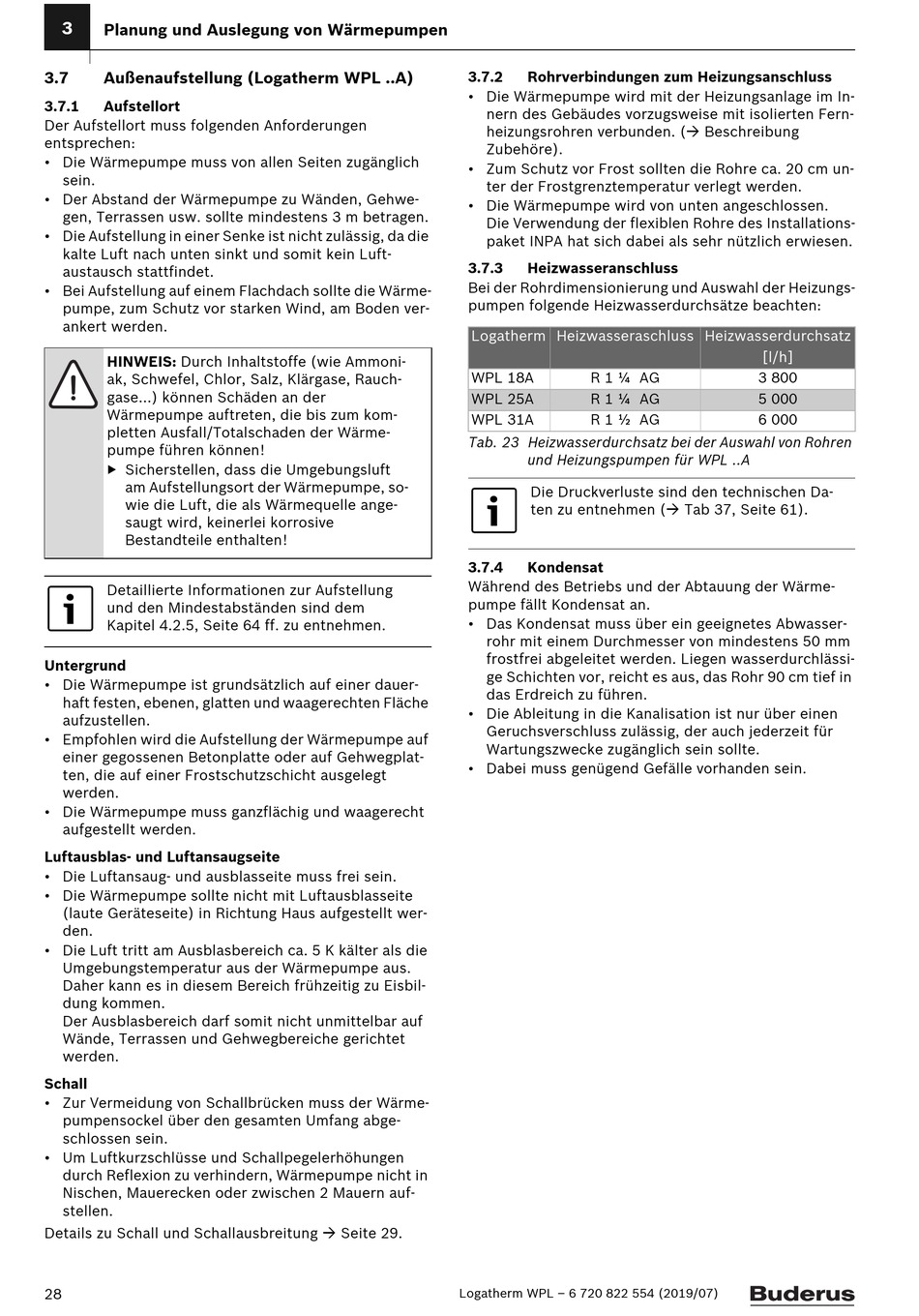

3
Planung und Auslegung von Wärmepumpen
3.7
Außenaufstellung (Logatherm WPL ..A)
3.7.1
Aufstellort
Der Aufstellort muss folgenden Anforderungen
entsprechen:
• Die Wärmepumpe muss von allen Seiten zugänglich
sein.
• Der Abstand der Wärmepumpe zu Wänden, Gehwe-
gen, Terrassen usw. sollte mindestens 3 m betragen.
• Die Aufstellung in einer Senke ist nicht zulässig, da die
kalte Luft nach unten sinkt und somit kein Luft-
austausch stattfindet.
• Bei Aufstellung auf einem Flachdach sollte die Wärme-
pumpe, zum Schutz vor starken Wind, am Boden ver-
ankert werden.
HINWEIS: Durch Inhaltstoffe (wie Ammoni-
ak, Schwefel, Chlor, Salz, Klärgase, Rauch-
gase...) können Schäden an der
Wärmepumpe auftreten, die bis zum kom-
pletten Ausfall/Totalschaden der Wärme-
pumpe führen können!
▶ Sicherstellen, dass die Umgebungsluft
am Aufstellungsort der Wärmepumpe, so-
wie die Luft, die als Wärmequelle ange-
saugt wird, keinerlei korrosive
Bestandteile enthalten!
Detaillierte Informationen zur Aufstellung
und den Mindestabständen sind dem
Kapitel 4.2.5, Seite 64 ff. zu entnehmen.
Untergrund
• Die Wärmepumpe ist grundsätzlich auf einer dauer-
haft festen, ebenen, glatten und waagerechten Fläche
aufzustellen.
• Empfohlen wird die Aufstellung der Wärmepumpe auf
einer gegossenen Betonplatte oder auf Gehwegplat-
ten, die auf einer Frostschutzschicht ausgelegt
werden.
• Die Wärmepumpe muss ganzflächig und waagerecht
aufgestellt werden.
Luftausblas- und Luftansaugseite
• Die Luftansaug- und ausblasseite muss frei sein.
• Die Wärmepumpe sollte nicht mit Luftausblasseite
(laute Geräteseite) in Richtung Haus aufgestellt wer-
den.
• Die Luft tritt am Ausblasbereich ca. 5 K kälter als die
Umgebungstemperatur aus der Wärmepumpe aus.
Daher kann es in diesem Bereich frühzeitig zu Eisbil-
dung kommen.
Der Ausblasbereich darf somit nicht unmittelbar auf
Wände, Terrassen und Gehwegbereiche gerichtet
werden.
Schall
• Zur Vermeidung von Schallbrücken muss der Wärme-
pumpensockel über den gesamten Umfang abge-
schlossen sein.
• Um Luftkurzschlüsse und Schallpegelerhöhungen
durch Reflexion zu verhindern, Wärmepumpe nicht in
Nischen, Mauerecken oder zwischen 2 Mauern auf-
stellen.
Details zu Schall und Schallausbreitung Seite 29.
28
3.7.2
Rohrverbindungen zum Heizungsanschluss
• Die Wärmepumpe wird mit der Heizungsanlage im In-
nern des Gebäudes vorzugsweise mit isolierten Fern-
heizungsrohren verbunden. ( Beschreibung
Zubehöre).
• Zum Schutz vor Frost sollten die Rohre ca. 20 cm un-
ter der Frostgrenztemperatur verlegt werden.
• Die Wärmepumpe wird von unten angeschlossen.
Die Verwendung der flexiblen Rohre des Installations-
paket INPA hat sich dabei als sehr nützlich erwiesen.
3.7.3
Heizwasseranschluss
Bei der Rohrdimensionierung und Auswahl der Heizungs-
pumpen folgende Heizwasserdurchsätze beachten:
Logatherm Heizwasseraschluss Heizwasserdurchsatz
WPL 18A
R 1 ¼ AG
WPL 25A
R 1 ¼ AG
WPL 31A
R 1 ½ AG
Tab. 23 Heizwasserdurchsatz bei der Auswahl von Rohren
und Heizungspumpen für WPL ..A
Die Druckverluste sind den technischen Da-
ten zu entnehmen ( Tab 37, Seite 61).
3.7.4
Kondensat
Während des Betriebs und der Abtauung der Wärme-
pumpe fällt Kondensat an.
• Das Kondensat muss über ein geeignetes Abwasser-
rohr mit einem Durchmesser von mindestens 50 mm
frostfrei abgeleitet werden. Liegen wasserdurchlässi-
ge Schichten vor, reicht es aus, das Rohr 90 cm tief in
das Erdreich zu führen.
• Die Ableitung in die Kanalisation ist nur über einen
Geruchsverschluss zulässig, der auch jederzeit für
Wartungszwecke zugänglich sein sollte.
• Dabei muss genügend Gefälle vorhanden sein.
Logatherm WPL – 6 720 822 554 (2019/07)
[l/h]
3 800
5 000
6 000
