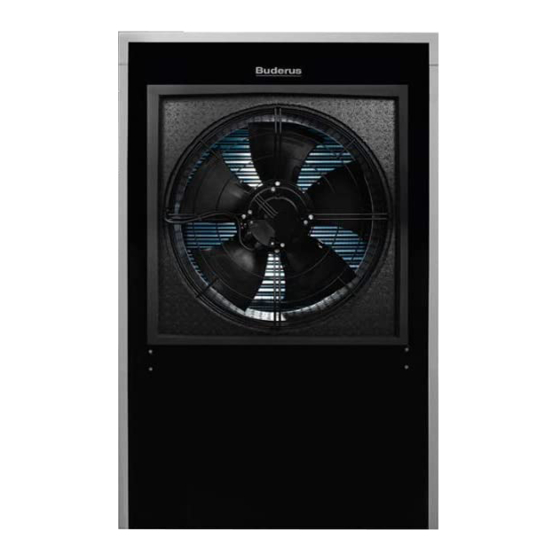

Buderus Logatherm WLW196i AR 4.2 Installationsanleitung
Luft-wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für Logatherm WLW196i AR 4.2:
- Planungsunterlage (300 Seiten) ,
- Bedienungsanleitung (64 Seiten) ,
- Installationsanleitung (52 Seiten)
Verwandte Anleitungen für Buderus Logatherm WLW196i AR 4.2
Inhaltszusammenfassung für Buderus Logatherm WLW196i AR 4.2

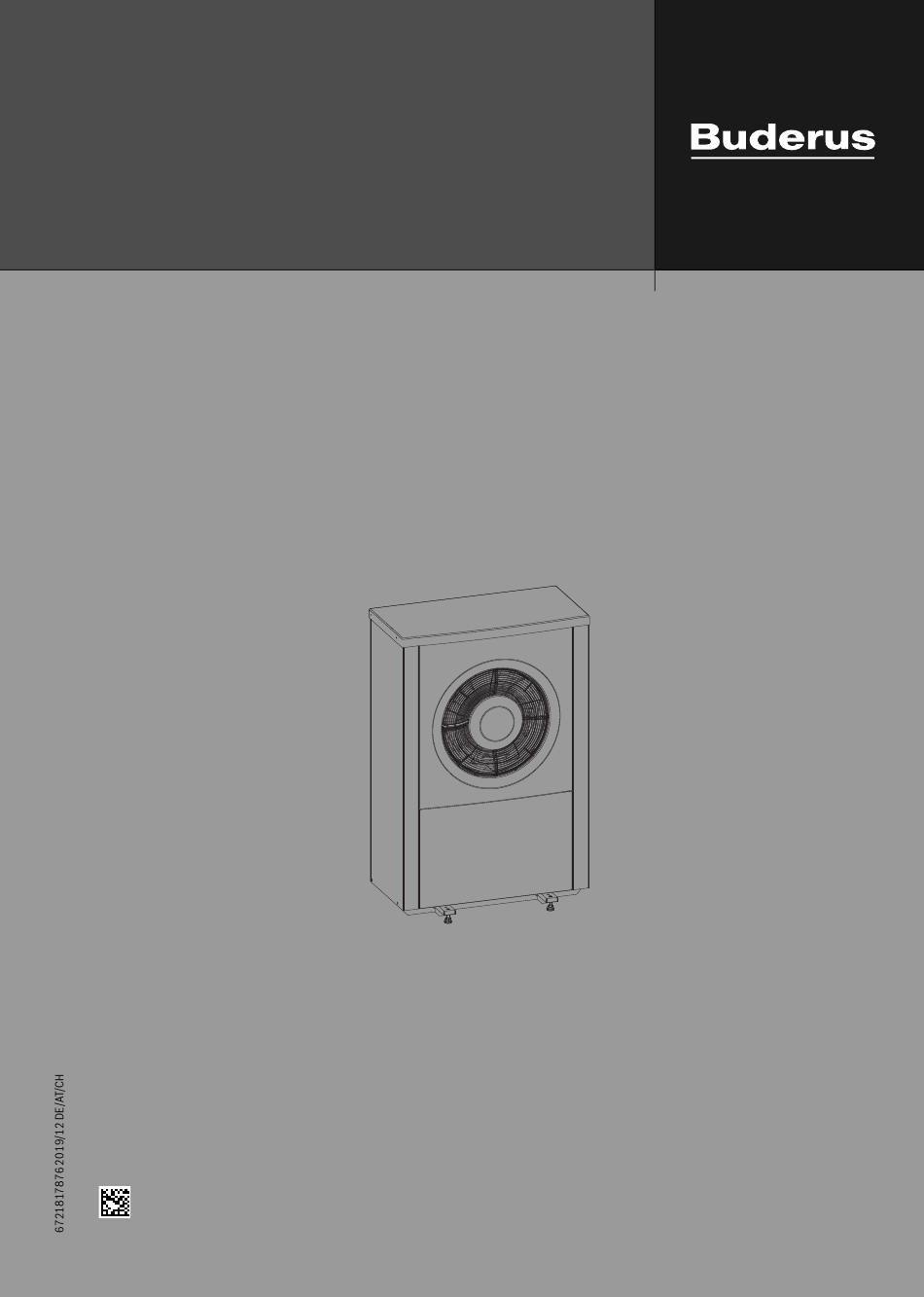

- Seite 1 Installationsanleitung Luft-Wasser-Wärmepumpe Logatherm WLW196i AR 4.2-8.2 | 11-14 Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 9.5.5 Kabelplan ........34 Inhaltsverzeichnis Angaben zum Kältemittel. -
Seite 3: H Installation, Inbetriebnahme Und Service
Symbolerklärung und Sicherheitshinweise H Installation, Inbetriebnahme und Service Symbolerklärung und Sicherheitshinweise Die Wärmepumpe nur durch zugelassenes Personal in- stallieren, in Betrieb nehmen und warten lassen. Symbolerklärung ▶ Nur Originalersatzteile verwenden. Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der H Elektroarbeiten Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt Elektroarbeiten nur von einer Elektrofachkraft durch-... -
Seite 4: Vorschriften
Vorschriften Gasheizungen. Dadurch ist die Heizungsanlage bei aggressivem Wasser Vorschriften anfälliger für Korrosion. Dies ist eine Originalanleitung. Übersetzungen dürfen nicht ohne Zustim- In Heizungsanlagen, die regelmäßig nachgefüllt werden müssen, oder mung des Herstellers angefertigt werden. bei denen entnommene Heizwasserproben nicht klar sind, vor der Instal- lation der Wärmepumpe entsprechende Maßnahmen zu treffen, z. -
Seite 5: Angaben Zur Wärmepumpe
EU-Rechtsvorschriften erklärt, die Elektronisches Expansionsventil VR1 das Anbringen dieser Kennzeichnung vorsehen. Elektronisches Expansionsventil VR0 Der vollständige Text der Konformitätserklärung ist im Internet verfüg- 4-Wege-Ventil bar: www.buderus.de. Druckwächter/Druckfühler Kompressor Typschild Inverter Das Typschild befindet sich an der Rückseite der Wärmepumpe. Es ent- hält Angaben zur Leistung, Artikelnummer und Seriennummer sowie... -
Seite 6: Abmessungen
Produktbeschreibung Abmessungen 3.6.2 Abmessungen der Wärmepumpenmodelle 11, 14 3.6.1 Abmessungen der Wärmepumpenmodelle 4.2, 6.2, 8.2 Bild 5 Abmessungen und Anschlüsse der Wärmepumpenmodelle 11- Bild 3 Abmessungen und Anschlüsse der Wärmepumpenmodelle 4.2- 8.2, Rückseite 1122 ø10,5 Bild 6 Abmessungen der Wärmepumpenmodelle 11-14, Ansicht von oben Bild 4 Abmessungen der Wärmepumpenmodelle 4.2-8.2, Ansicht von... -
Seite 7: Abstände Bei Der Aufstellung
Installationsvorbereitung Abstände bei der Aufstellung 1200 1200 2000 2000 2000 2000 2000 2000 800) 500) 1200 1200 2000 2000 2000 2000 2000 2000 800) 500) Bild 7 Abstände bei der Aufstellung Der Abstand kann auf einer Seite verringert werden. Dies kann je- ▶... -
Seite 8: Kondensatablauf
Installationsvorbereitung ▶ Bei freistehender Aufstellung (nicht in Gebäudenähe): ▶ Beachten, dass sich auf dem Boden vor der Wärmepumpe Eis bilden – Wärmepumpe nicht so installieren, dass die Ansaugseite direkt kann, wenn diese mit einer Lärmschutzvorrichtung (Zubehör) verse- nach Süden weist, um den Einfluss der Sonne auf den Lufttempera- hen ist. -
Seite 9: Mindestvolumen Und Ausführung Der Heizungsanlage
Installationsvorbereitung führen, dass in der Schlussphase des Abtauprozesses der Zuheizer akti- viert wird. • ≥ 6 m Fußbodenfläche erforderlich für Wärmepumpe 4.2 – 8.2. • ≥ 22 m Fußbodenfläche erforderlich für Wärmepumpe 11 – 14. Für maximale Energieeinsparung und um den Zuheizerbetrieb zu vermei- den, wird folgende Konfiguration empfohlen: •... -
Seite 10: Installation
Installation ▶ Lieferumfang auf Vollständigkeit prüfen. Installation Checkliste HINWEIS: Wärmepumpenschäden durch Wasser! Jede Installation ist individuell verschieden. Die Checkliste unten gibt Bei Kontakt mit Wasser sind Schäden an elektrischen Anschlüssen und eine allgemeine Beschreibung des Installationsablaufs. elektronischen Komponenten möglich. Die Verkleidung ist Vorausset- zung für die Aufrechterhaltung der Schutzart der Wärmepumpe. -
Seite 11: Anschluss
Installation Anschluss 5.5.1 Rohranschlüsse allgemein Dämmung/Dichtung HINWEIS: ▶ Alle wärmeführenden Leitungen müssen mit einer geeigneten Wär- meisolierung entsprechend geltender Vorschriften versehen werden. Anlagenschäden durch Rückstände in den Rohrleitungen! ▶ Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gel- Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und tenden Normen isoliert werden, um einer Kondensation vorzubeu- ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau- gen. -
Seite 12: Kondensatrohr
Installation Wärme- Delta Wärmeträ- Nenndurch- Maximale Druck- AX20 Innen-Ø AX25 Innen-Ø AX32 Innen-Ø AX40 Innen-Ø pumpe ger (K) fluss (l/s) abnahme (kPa) 15 (mm) 18 (mm) 26 (mm) 33 (mm) Maximale Rohrlänge PEX (m) 0,32 0,32 0,32 22,5 0,56 0,58 1) Für Rohre und Komponenten zwischen Wärmepumpe und Inneneinheit. -
Seite 13: Anschluss Der Wärmepumpe An Die Inneneinheit
Installation 5.5.3 Anschluss der Wärmepumpe an die Inneneinheit HINWEIS: Die Spannungsversorgung der Gerät muss auf sichere Art und Weise un- Sachschäden durch zu hohes Anzugsmoment! terbrochen werden können. Wenn Anschlüsse zu fest angezogen werden, sind Schäden am Wärme- ▶ Wenn die Spannungsversorgung der Wärmepumpe nicht über die In- tauscher möglich. - Seite 14 Installation Anschluss der Wärmepumpe ▶ Verschluss des Schaltkastens abnehmen. ▶ Anschlusskabel durch die Kabelkanäle führen. Bei Bedarf Zugfedern verwenden. Zwischen Wärmepumpe und Inneneinheit wird ein CAN-BUS-Signalka- ▶ Kabel laut Schaltplan anschließen. bel mit den Mindestmaßen 4 x 0,75 mm und einer maximalen Länge ▶...
-
Seite 15: Seitenbleche Und Deckel Montieren
Installation Seitenbleche und Deckel montieren Bild 18 Seitenbleche und Deckel montieren Logatherm WLW196i AR – 6721817876 2019/12... - Seite 16 Installation Bild 19 Seitenbleche und Deckel montieren Logatherm WLW196i AR – 6721817876 2019/12...
-
Seite 17: Wartung
Wartung Wartung GEFAHR: Stromschlaggefahr! Die Wärmepumpe enthält stromführende Komponenten, und der Wär- mepumpenkondensator muss nach dem Unterbrechen der Spannungs- versorgung entladen werden. ▶ Anlage vom Netz trennen. ▶ Vor Arbeiten an der Elektrik mindestens fünf Minuten lang warten. GEFAHR: Austritt giftiger Gase! Der Kältemittelkreis enthält Stoffe, die bei Kontakt mit Luft oder offenen Flammen giftige Gase bilden können. -
Seite 18: Installation Des Zubehörs
Installation des Zubehörs Installation des Zubehörs Heizkabel Logatherm WLW196i AR – 6721817876 2019/12... - Seite 19 Installation des Zubehörs Logatherm WLW196i AR – 6721817876 2019/12...
- Seite 20 Installation des Zubehörs Logatherm WLW196i AR – 6721817876 2019/12...
- Seite 21 Installation des Zubehörs Logatherm WLW196i AR – 6721817876 2019/12...
- Seite 22 Installation des Zubehörs Logatherm WLW196i AR – 6721817876 2019/12...
- Seite 23 Installation des Zubehörs Logatherm WLW196i AR – 6721817876 2019/12...
- Seite 24 Installation des Zubehörs Logatherm WLW196i AR – 6721817876 2019/12...
-
Seite 25: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- temen beteiligt, die ein optimales Recycling gewährleisten. -
Seite 26: Technische Daten
Technische Daten Technische Daten Technische Daten – Wärmepumpe (Wechselstrom) Einheit Betrieb Luft/Wasser Leistungsabgabe bei A +2/W35 , 100% Kompressordrehzahl 5,32 6,26 8,95 Modulationsbereich bei A +2/W35 Leistungsabgabe bei A +7/W35 , 40% Kompressordrehzahl 2,14 2,28 3,78 COP bei A +7/W35 , 40% Kompressordrehzahl 4,69 5,31 5,01... - Seite 27 Technische Daten Detaillierte schalldruckpegel (Max.) 4.2 Abstand dB (A) dB (A) Nacht dB (A) dB (A) Detaillierte schalldruckpegel (Max.) 6.2 Abstand dB (A) dB (A) Nacht dB (A) dB (A) Detaillierte schalldruckpegel (Max.) 6.2 inkl. Schallhauben vorne und hinten (Zubehör) Abstand dB (A) dB (A)
-
Seite 28: Technische Daten - Wärmepumpe (Drehstrom)
Technische Daten Technische Daten – Wärmepumpe (Drehstrom) Einheit Betrieb Luft/Wasser Leistungsabgabe bei A +2/W35 , 100% Kompressordrehzahl 11,71 14,37 Modulationsbereich bei A +2/W35 5-12 5,5-14 Leistungsabgabe bei A +7/W35 , 40% Kompressordrehzahl 5,18 5,63 COP bei A +7/W35 , 40% Kompressordrehzahl 5,00 4,87 Leistungsabgabe bei A -7/W35 , 100% Kompressordrehzahl... - Seite 29 Technische Daten Detaillierte schalldruckpegel (Max.) 11 >3m dB (A) <3m dB (A) Nacht >3m dB (A) <3m dB (A) Detaillierte schalldruckpegel (Max.) 14 Abstand >3m dB (A) <3m dB (A) Nacht >3m dB (A) <3m dB (A) Detaillierte schalldruckpegel (Max.) 14 inkl. Schallhauben vorne und hinten (Zubehör) Abstand >3m dB (A)
-
Seite 30: Betriebsbereich Der Wärmepumpe Ohne Zuheizer
Technische Daten Betriebsbereich der Wärmepumpe ohne Zuheizer T0[°C] Die Wärmepumpe schaltet bei ca. – 20 °C bzw. +35 °C ab. Heizung und Warmwasserbereitung werden dann von der Inneneinheit oder einem externen Wärmeerzeuger übernommen. Die Wärmepumpe startet wie- der, wenn die Außentemperatur ca. – 17 °C über- oder +32 °C unter- schreitet. -
Seite 31: Schaltplan
Technische Daten Schaltplan 9.5.1 Schaltplan für Umformer, Wechselstrom / Drehstrom Bild 22 Schaltplan für Umformer, Wechselstrom / Drehstrom [ER1] Kompressor [MR1] Hochdruckpressostat Inverter Netzspannung 230 V 1N~ Netzspannung 400 V 3N~ Spannungsversorgung des I/O-Moduls MOD-BUS zum I/O-Modul Logatherm WLW196i AR – 6721817876 2019/12... -
Seite 32: Schaltplan Für I/O-Modulkarte
Technische Daten 9.5.2 Schaltplan für I/O-Modulkarte Bild 23 Schaltplan für I/O-Modulkarte [JR0] Druckfühler niedrig I/O-Modul [JR1] Druckfühler hoch P1=Wärmepumpe 4.2, 1N~ [PL3] Gebläse, PWM-Signal P2=Wärmepumpe 6.2, 1N~ [TA4] Temperaturfühler Auffangwanne P3=Wärmepumpe 8.2, 1N~ [TC3] Temperaturfühler Wärmeträgerausgang P4=Wärmepumpe 11, 3N~ [TL2] Temperaturfühler Luftansaugung P5=Wärmepumpe 14, 3N~ [TR1]... -
Seite 33: Schaltplan Für Umformer, 1-/3-Phasig
Technische Daten 9.5.3 Schaltplan für Umformer, 1-/3-phasig Bild 24 Schaltplan für I/O-Modul [JR0] Druckfühler niedrig I/O-Modul [JR1] Druckfühler hoch P1=Wärmepumpe 4.2, 1N~ [PL3] Gebläse, PWM-Signal P2=Wärmepumpe 6.2, 1N~ [TA4] Temperaturfühler Auffangwanne P3=Wärmepumpe 8.2, 1N~ [TC3] Temperaturfühler Wärmeträgerausgang P4=Wärmepumpe 11, 3N~ [TL2] Temperaturfühler Luftansaugung P5=Wärmepumpe 14, 3N~... -
Seite 34: Messwerte Für Temperaturfühler
Technische Daten 9.5.4 Messwerte für Temperaturfühler °C °C °C °C r.. r... r... – 5 42162 8060 2084 – – °C °C °C ± 0 32556 6536 1753 – – – 40 154300 11900 1696 25339 5331 1480 –... - Seite 36 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
