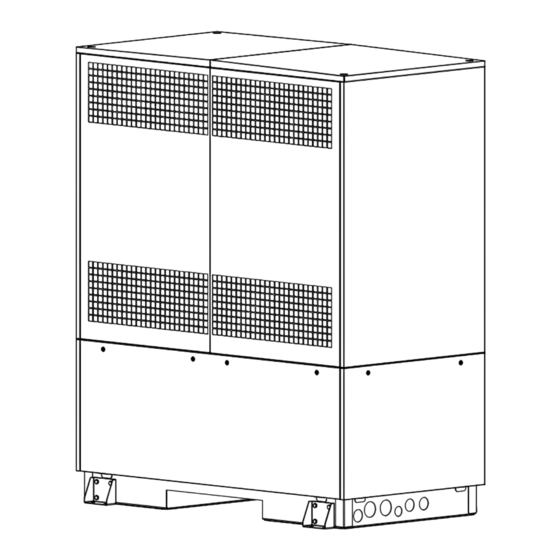

- Seite 1 Montage- und Gebrauchsanweisung Luft-Wasser-Wärmepumpe WLW286-38 AR Logatherm Vor Bedienung sorgfältig lesen. 452163.67.06a FD 0207...
- Seite 2 Irrtum und technische Änderungen vorbehalten. Diese Anleitung aufmerksam lesen.
- Seite 3 Inhaltsverzeichnis 1 Sicherheitshinweise............................... Symbole und Kennzeichnung ..............................Bestimmungsgemäßer Gebrauch..............................Gesetzliche Vorschriften und Richtlinien............................Energiesparende Handhabung der Wärmepumpe .......................... Verwendungszweck der Wärmepumpe ......................... Anwendungsbereich.................................. Arbeitsweise .................................... Lieferumfang................................Grundgerät ....................................Schaltkasten .................................... Wärmepumpenmanager................................Zubehör.................................. Externes 4-Wege-Umschaltventil..............................Transport ................................Aufstellung ................................Allgemein....................................Kondensatleitung ..................................Montage .................................
- Seite 4 18 Einbindungsschemata............................18.1 Hydraulisches Einbindungsschema.............................. 18.2 Legende ....................................WLW286-38 AR – 6721834927 07/2022...
- Seite 5 Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Perso- nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten Symbole und Kennzeichnung oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich- tigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wur- Besonders wichtige Hinweise sind in dieser Anleitung mit ACHTUNG! und den und die daraus resultierenden Gefahren verstehen.
- Seite 6 Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Arbeitsweise Anwendungsbereich Heizen Die Luft-Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von Heizungswasser vorgesehen. Sie kann in vorhandenen oder neu zu errich- Umgebungsluft wird vom Ventilator angesaugt und dabei über den Ver- tenden Heizungsanlagen eingesetzt werden.
- Seite 7 Lieferumfang Lieferumfang Lieferumfang Schaltkasten Grundgerät Der Schaltkasten befindet sich in der Wärmepumpe. Nach Abnahme der un- Die Wärmepumpe enthält die unten aufgeführten Bauteile. teren Frontabdeckung und dem Lösen der sich links oben befindenden Be- festigungsschraube kann der Schaltkasten herausgeklappt werden. Der Kältekreis ist „hermetisch geschlossen“...
- Seite 8 Transport Transport Transport ACHTUNG! Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Der Transport zum endgültigen Aufstellungsort sollte mit der Palette erfol- gen. Das Grundgerät bietet die Transportmöglichkeit mit Hubwagen oder Kran.
- Seite 9 Montage geführt werden. Kondensat nicht direkt in Klärbecken und Gruben einleiten. ACHTUNG! Die aggressiven Dämpfe sowie eine nicht frostfrei verlegte Kondensatlei- Bei wandnaher Aufstellung kann es durch die Luftströmung im Ansaug- tung können die Zerstörung des Verdampfers zur Folge haben. und Ausblasbereich zu verstärkter Schmutzablagerung kommen.
- Seite 10 Montage ACHTUNG! 7.2.2 Frostschutz Bei vollentsalztem Wasser ist darauf zu achten, dass der zulässige pH- Bei Wärmepumpenanlage, an welchen Frostfreiheit nicht gewährleistet wer- Wert von 7,5 – 9 (zulässiger Wert für Kupfer) eingehalten wird. Eine den kann, sollte eine Entleerungsmöglichkeit (siehe Bild) vorgesehen wer- Unterschreitung kann zur Zerstörung der Wärmepumpe führen.
- Seite 11 Montage 7.3.1 Anschluss Anforderungsfühler Elektrischer Anschluss Dem Wärmepumpenmanager liegt der Anforderungsfühler R2.2 (NTC 10) Insgesamt sind zur Wärmepumpe 3 Leitungen/Kabel zu legen: bei. Er muss in Abhängigkeit der eingesetzten Hydraulik eingebaut werden Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsüb- (siehe Anhang Einbindungsschemata).
- Seite 12 Inbetriebnahme Inbetriebnahme Inbetriebnahme Vorgehensweise Allgemein Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärmepumpenma- Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese nager. Die Einstellungen müssen gemäß dessen Anweisung vollzogen wer- von einem vom Werk autorisierten Kundendienst durchgeführt werden. Al- den. ternativ ist die Inbetriebnahme durch auf den Wärmepumpentyp zertifizier- Bei Heizwassertemperaturen kleiner 7 ...
- Seite 13 Reinigung / Pflege Reinigung / Pflege Reinigung / Pflege Die Verwendung von scharfen und harten Gegenständen ist bei der Reini- gung zu vermeiden, um eine Beschädigung am Verdampfer und der Konden- Pflege satwanne zu verhindern. Vermeiden Sie zum Schutz des Lackes das Anlehnen und Ablegen von Ge- Bei extremen Witterungsbedingungen (z.B.
- Seite 14 Störungen / Fehlersuche 10 Störungen / Fehlersuche Störungen / Fehlersuche ACHTUNG! Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungsfrei arbei- ten. Tritt dennoch einmal eine Störung auf, wird diese im Display des Wär- Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise span- mepumpenmanagers angezeigt.
- Seite 15 Thermotechnik, Göllnergasse 15-17, 1030 Wien, Österreich, [LU] Fer- folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Daten- roknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, schutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch B.P.201 L-4003 Esch-sur-Alzette, Luxemburg, verarbeiten Produkt- und GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.
- Seite 16 Geräteinformationen 14 Geräteinformationen Geräteinformationen Typ- und Verkaufsbezeichnung WLW286-38 AR Bauform Wärmequelle Luft Ausführung Universal Reversibel Regler WPM100 Wärmemengenzählung Integriert Aufstellungsort Außen Leistungsstufen Einsatzgrenzen 1 2 Heizwasser-Vorlauf / -Rücklauf °C bis 60 -2 (bis 62 -2) / ab 22 3 Kühlwasser-Vorlauf / -Rücklauf °C +7 bis +20 / min.
- Seite 17 Geräteinformationen 6.10 Leistungsaufnahme Ventilator bis 3,9 9 Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Abtauart (bedarfsabhängig) Kreislaufumkehr 10 Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt Beheizt / Ja max. Betriebsüberdruck (Wärmequelle / Wärmesenke) 11 Hydraulisches 4-Wege-Umschaltventil (extern) Zubehör Leistung / Leistungszahl SCOP (Saisonale Leistungszahl) mittleres Klima 35 °C / 55 °C 3,91 / 3,33 ŋ...
- Seite 18 Produktinformationen gemäß Verordnung (EU) Nr. 813/2013, Anhang II, Tabelle 2 15 Produktinformationen gemäß Verordnung (EU) Nr. 813/2013, Anhang II, Tabelle 2 Produktinformationen gemäß Verordnung (EU) Nr. 813/2013, Anhang II, Tabelle 2 Logatherm WLW286-38 AR 8738212183 Soweit auf das Produkt anwendbar, beruhen die nachfolgenden Angaben auf Anforderungen der Verordnungen (EU) 811/2013 und (EU) 813/2013. Produktdaten Symbol Einheit...
- Seite 19 Produktinformationen gemäß Verordnung (EU) Nr. 813/2013, Anhang II, Tabelle 2 Logatherm WLW286-38 AR 8738212183 Produktdaten Symbol Einheit 8738212183 Tj = + 12 °C (durchschnittliche Klimaverhältnisse) PERd Tj = Bivalenztemperatur (durchschnittliche Klimaverhältnisse) COPd 2,22 Tj = Bivalenztemperatur PERd Tj = Betriebsgrenzwert-Temperatur COPd 2,22 Tj = Betriebsgrenzwert-Temperatur...
- Seite 20 Produktinformationen gemäß Verordnung (EU) Nr. 813/2013, Anhang II, Tabelle 2 Logatherm WLW286-38 AR 8738212183 Systemdatenblatt: Soweit auf das Produkt anwendbar, beruhen die nachfolgenden Angaben auf Anforderungen der Verordnung (EU) 811/2013. Die auf diesem Datenblatt angegebene Energieeffizienz für den Produktverbund weicht möglicherweise von der Energieeffizienz nach dessen Einbau in ein Gebäude ab, denn diese wird von weiteren Faktoren wie dem Wärmeverlust im Verteilungssystem und der Dimensionierung der Produkte im Verhältnis zu Größe und Eigenschaften des Gebäudes beeinflusst.
- Seite 21 Maßbild 16 Maßbild Maßbild WLW286-38 AR – 6721834927 07/2022...
- Seite 22 Diagramme 17 Diagramme Diagramme 17.1 Kennlinien 17.1.1 Kennlinien Heizen Heizleistung in [kW] Wasseraustrittstemperatur in [°C] 2-Verdichterbetrieb 1-Verdichterbetrieb Die Angaben gelten bei Verwendung des hydraulischen 4-Wege-Umschaltventils. Ohne Verwendung des 4-Wege-Umschaltventils reduzieren sich die Leistungen und der Einsatzbereich. Lufteintrittstemperatur in [°C] Druckverlust in [Pa] Leistungsaufnahme in [kW] (inkl.
- Seite 23 Diagramme 17.1.2 Kennlinien Kühlen Kühlleistung in [kW] Wasseraustrittstemperatur in [°C] Bedingungen: Kühlwasserdurchsatz A35 W23-18 10,2 m³/h 2-Verdichterbetrieb A35 W12-7 8,3 m³/h 1-Verdichterbetrieb Lufteintrittstemperatur in [°C] Leistungsaufnahme in [kW] (inkl. Pumpenleistungsanteil) Druckverlust in [Pa] Verdampfer Lufteintrittstemperatur in [°C] Leistungszahl (inkl. Pumpenleistungsanteil) Lufteintrittstemperatur in [°C] Kühlwasserdurchfluss in [m³/h] WLW286-38 AR –...
- Seite 24 Diagramme 17.2 Einsatzgrenzendiagramm 17.2.1 Einsatzgrenzendiagramm Heizen Wasseraustritt (+0 / -2 K) *Wassereintritt Die Angaben gelten bei Verwendung des hydraulischen 4-Wege-Umschaltventils. Ohne Verwendung des 4-Wege-Umschaltventils reduziert sich der Einsatzbereich. Heizwasseraustritt Maximum -2 K, Heizwassereintritt Minimum +2 K. Die maximalen Vorlauftemperaturen werden bei gefordertem Mindestheizwasserdurchfluss erreicht.
- Seite 25 Diagramme 17.2.2 Einsatzgrenzendiagramm Kühlen Wasseraustritt (+/-2 K) Die Angaben gelten bei Einhaltung des geforderten Mindestkühlwasserdurchflusses. Wärmesenkeneintrittstemperatur [°C] WLW286-38 AR – 6721834927 07/2022...
- Seite 26 Einbindungsschemata 18 Einbindungsschemata Einbindungsschemata 18.1 Hydraulisches Einbindungsschema *Thermische WW-Mischgruppe optional (siehe Installationsanleitung) WLW286-38 AR – 6721834927 07/2022...
- Seite 27 Einbindungsschemata 18.2 Legende Symbol Erklärung Absperrventil Sicherheitsventilkombination Umwälzpumpe Ausdehnungsgefäß Raumtemperaturgesteuertes Ventil Absperrventil mit Rückschlagventil Absperrventil mit Entwässerung Wärmeverbraucher Vierwegeumschaltventil Temperaturfühler Flexibler Anschlussschlauch Rückschlagklappe Dreiwegemischer Luft-Wasser-Wärmepumpe Wärmepumpenmanager Reihen-Pufferspeicher Warmwasserspeicher Flanschheizung Warmwasser E10.1 Tauchheizkörper Schütz 2. Wärmeerzeuger Schütz Flanschheizung Heizungsumwälzpumpe 2. Heizkreis Zusatzumwälzpumpe Warmwasserladepumpe Mischer 2.
