Planung und Auslegung von Wärmepumpen
1
1 4 7

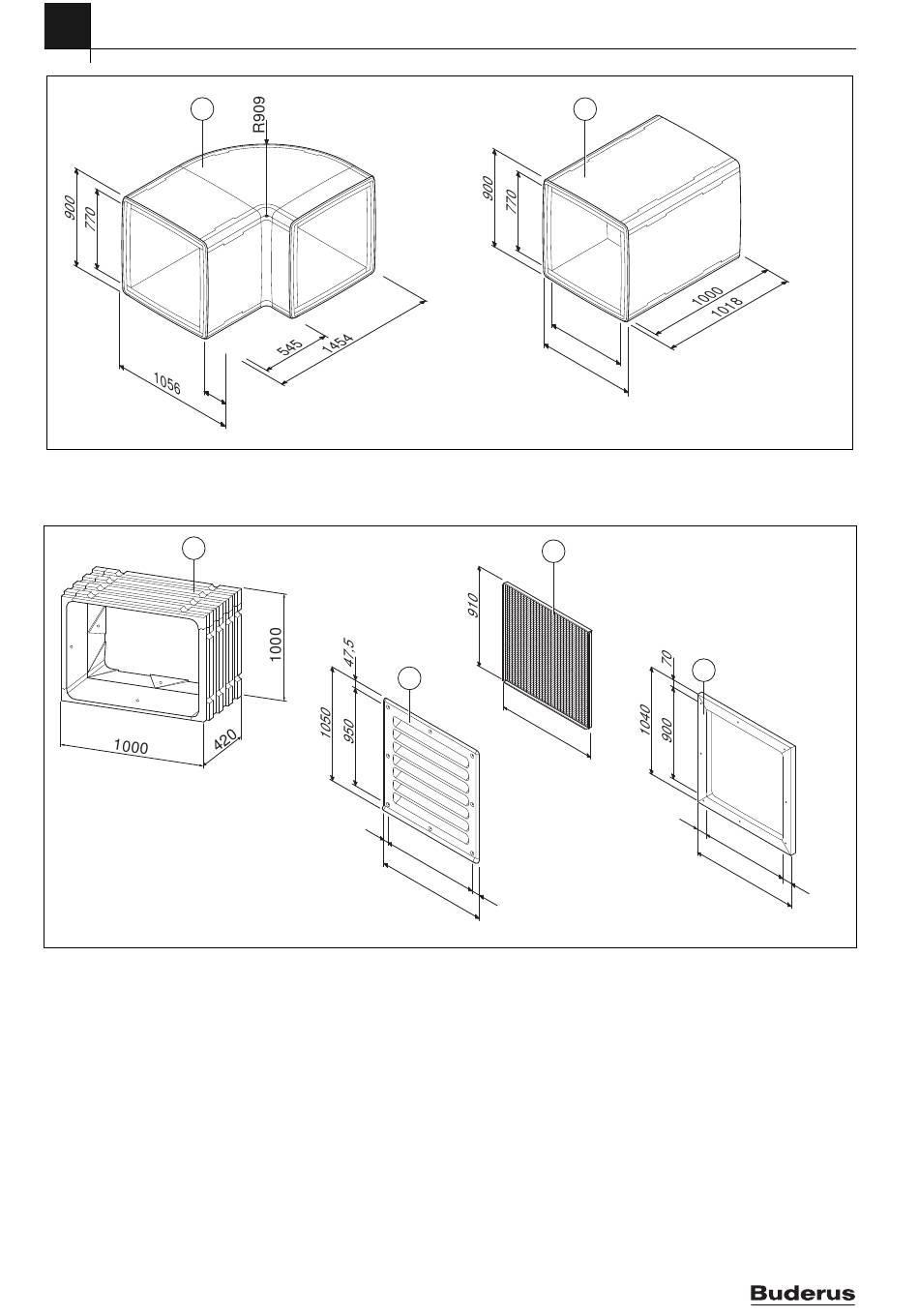

Bild 8
Luftkanäle LGL900 (Maße in mm)
[1]
Winkelbogen
[2]
Luftkanal
1
Bild 9
Wanddurchführung, Wetter-/Regenschutzgitter, Maschendrahtgitter und Verblendrahmen des Luftkanalsystems
LGL900 (Maße in mm)
[1]
Wanddurchführung
(zur Fixierung im Mauerwerk, zur Vermeidung von
Wärmebrücken; Montage durch einmauern oder
nachträglich durch einschäumen)
[2]
Wetter- oder Regenschutzgitter
(aus Kunststoff, Montage an der Außenseite der
Wanddurchführung)
[3]
Maschendrahtgitter
[4]
Verblendrahmen
(zur Herstellung eines optisch ansprechenden
Übergangs zur Wandfläche an der Innenseite der
Wanddurchführung)
18
2
4 7 ,
5
9 5 0
1 0 4
5
4 7 ,
5
Logatherm WPL – 6 720 822 554 (2019/07)
2
7 7 0
9 0 0
3
4
9 1 0
7 0
6 720 644 807-09.1T
9 0 0
1 0 4
0
7 0
6 720 644 807-10.1T
