Bedienungsanleitung
Festschrauben die Kabel anschließen und das Gerät programmieren.

Aufputzinstallation (ECII DUO AP und ALBU)

Befolgen Sie die Anweisung im beigelegtes Beiblatt. Eine 80 mm Bohrung ist nur dann
notwendig, wenn Sie das Gerät von hinten programmieren möchten. Wenn nicht, dann
reichen eine oder zwei kleine Bohrungen für die Durchführung der Kabeln.

Einbauinstallation (ECII DUO BG)

Voraussetzung für diese Variante ist ein, für das EC II
DUO, vorbereiteter Platz hinter einer Frontplatte mit
Sprechblende. Das EC II DUO BG ist speziell für diese
Einbauart entwickelt worden. Da die Gestaltung der
Frontplatten variieren kann, ist es nicht möglich eine
genaue Anweisung für den Einbau zu beschreiben.
Auf Anfrage erhalten Sie schon vorgefertigte Tableaus
für den Einbau des EC II DUO BG Notruftelefons von
dem Hersteller Ihres Vertrauens. Bei Bedarf stehen
detallierte Angaben für eine entsprechende Tableu-
vorfertigung auf unserer Internetseite zur Verfügung.
Denken Sie daran, dass das Loch für das Mikrofon
und die zwei LEDs genau mit den entsprechenden Lö-
cher der Sprechblende übereinstimmen müssen. Um
die beste Sprachqualität zu erhalten, muss das Gerät
bündig mit der Frontblende installiert werden.
Bitte beachten!
Das Mikrofon und die LED solten genau mit
einem Loch in der Blende übereinstimmen.

Anschluss der Notruftaste

1. Verlegen Sie ein zweiadriges Kabel von der Notruftaste zum Notruftelefon und schlie-
ßen Sie dieses an die Anschlüsse mit der Kennzeichnung "Alarm 1" an.
2. Befestigen Sie das Kabel mit entsprechenden Kabelbindern.
Bitte beachten!
Die Notruftaste in einem Aufzug sollte normalerweise mit zwei Kontakten ausge-
stattet sein. Der erste Kontakt steuert einen internen Notrufsignalgeber, der zweite
Kontakt das angeschlossen ECII DUO. Beide Kontakte müssen galvanisch getrennt
sein. Sollte die Notruftaste nur einen Kontakt haben, muß diese ersetzt werden
oder es muß ein zusätzliches Relais (siehe auch Zubehör) eingebaut werden.
Weiterhin sollte beachtet werden, dass das Verbindungskabel zwischen Taster und
Notrufgerät max. 10 m betragen darf.
Bei den Versionen ALBU und ES ist ein Notruftaster schon integriert. Dieser hat zwei
Kontakte: einen Schließer (NO) und einen Öffner (NC). Verbinden Sie den Öffnerkontakt
Seite 12
ECII DUO Ausgabe 1.00

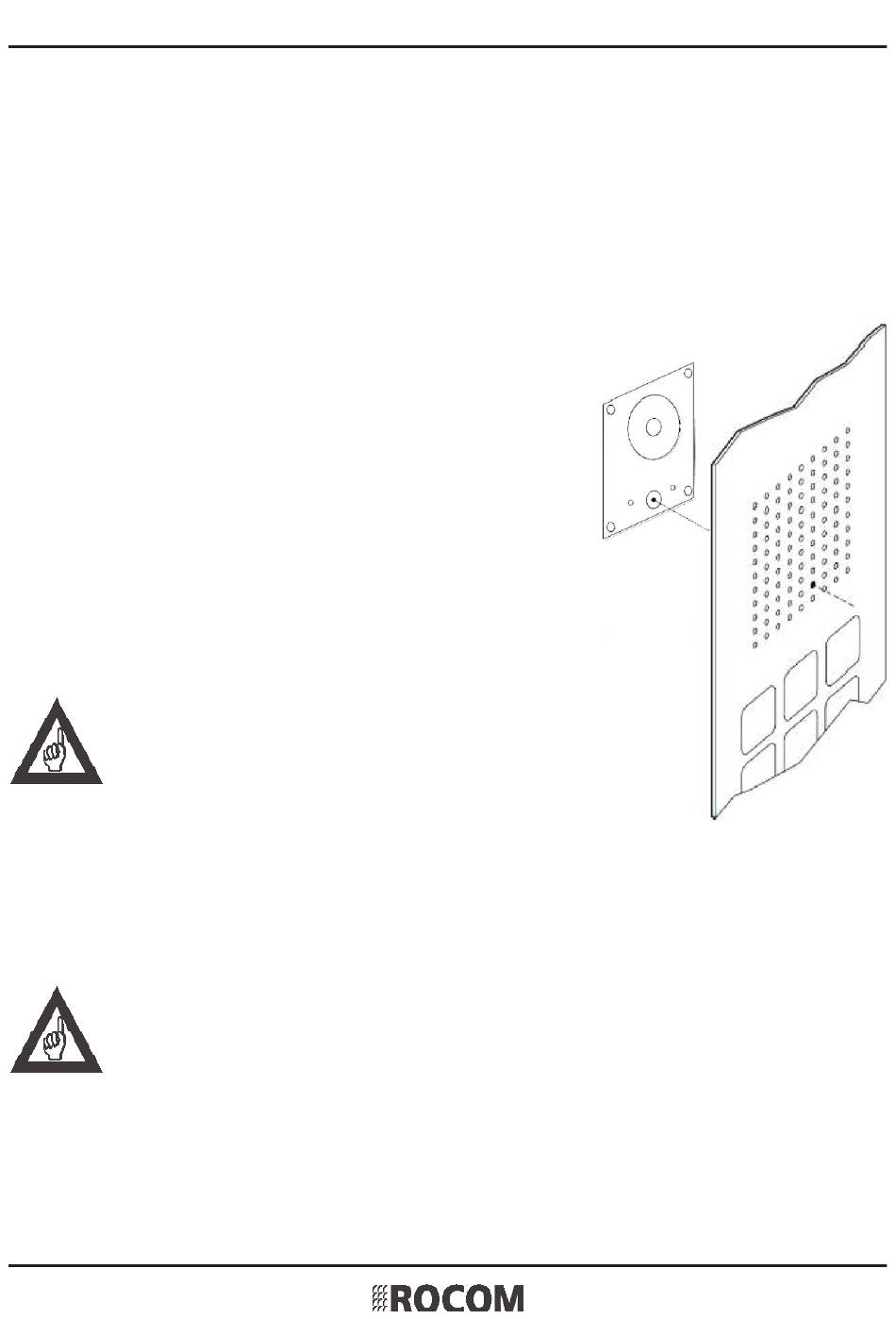

EC II DUO BG Tableueinbau.
