Bedienungsanleitung
Prüfen Sie sorgfältig bevor Sie Löcher bohren, dass Sie keine vorhandenen Kabel
beschädigen.
1. Suchen Sie sich einen passenden Einbauplatz gemäß der obigen Anweisungen.
2. Bohren Sie ein Loch auf der Höhe des geplanten Einbauplatzes für die
Sprecheinheit und machen Sie danach eine 86 mm große Öffnung mit einer
Lochsäge oder mit einem Kreisbohrer.
3. Bohren Sie ein Loch auf der Höhe des geplanten Einbauplatzes für den Notruf-
taster (nur bei ALBU) und machen Sie danach eine 50 mm große Öffnung mit einer
Lochsäge oder mit einem Kreisbohrer.
4. Markieren Sie das Loch für die Befestigungsschraube und bohren Sie das Loch für
ein M4-Gewinde.
5. Befestigen Sie das Notruftelefon mit den vier mitgelieferten Schrauben. Sollte das
Notruftelefon von der Aussenseite des Aufzuges nicht erreichbar sein so müssen Sie
vor dem Festschrauben die Kabel anschliessen und das Gerät programmieren.
Weitere Informationen finden Sie auf der beiliegende Bohrschablone. Sie finden
diese in der mehrsprachingen Kurzbedienungsanleitung.

Aufputzinstallation

1. Markieren Sie und bohren Sie die
Löcher für die Befestigung des AP-
Rahmens des EC II BASIC, sowie die
Löcher für die Kabelzufuhr des
Telefonkabels und das Anschlusskabel
für den Notruftaster mit Hilfe der
mitgelieferten Bohrschablone.
2. Nachdem Sie die Kabel angeschlos-
sen und das Gerät programmiert
haben schrauben Sie zuerst den
Rahmen und danach das Notruf-
telefon fest. Weitere Informationen
finden Sie auf der beiliegende
Bohrschablone. Sie finden diese in
der mehrsprachingen Kurz-
bedienungsanleitung.

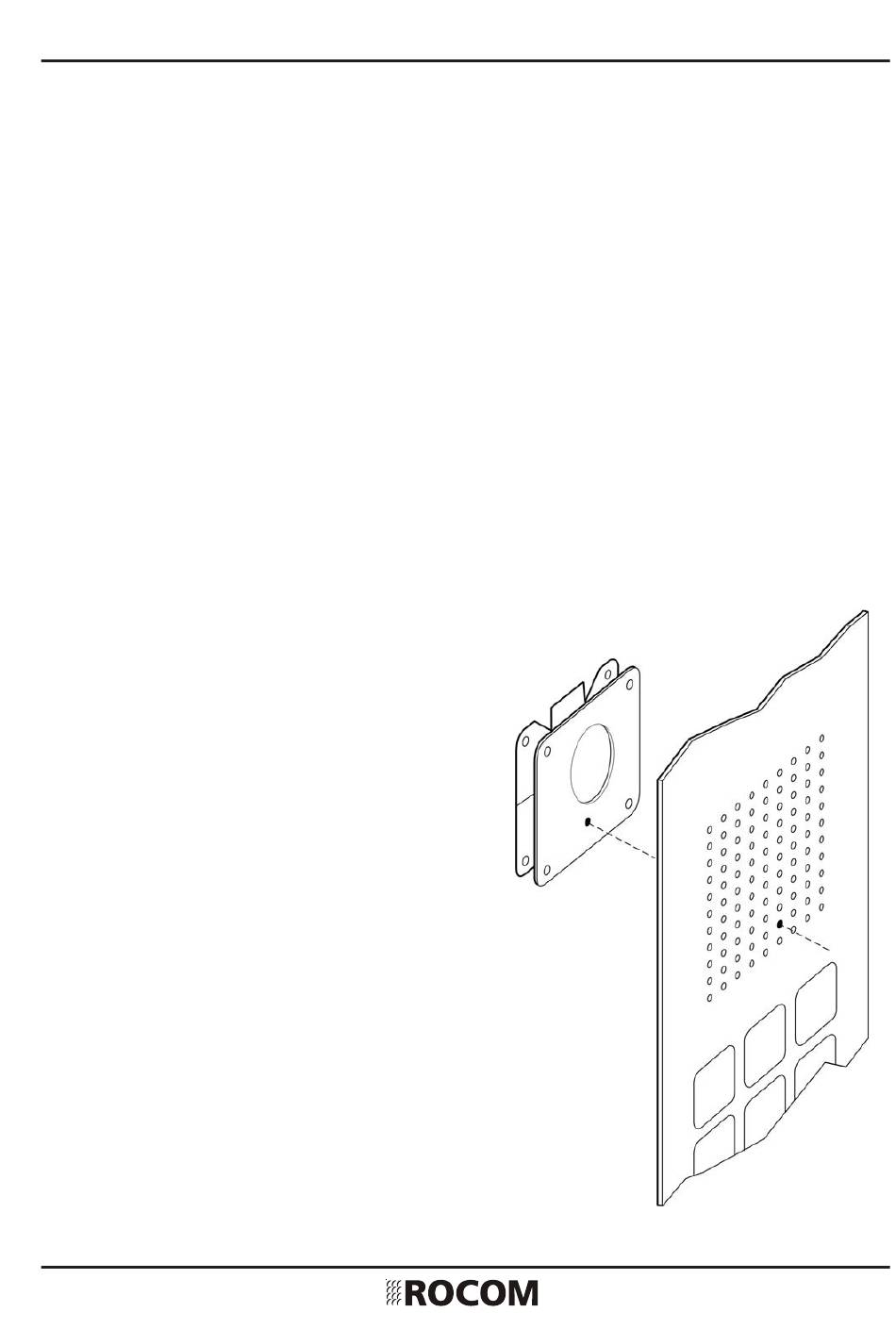

Einbauinstallation

Voraussetzung für diese Variante ist
ein für das EC II BASIC vorbereiteter
Platz hinter einer Frontplatte mit
Sprechblende. Das EC II BASIC BG ist
speziell für diese Einbauart entwickelt
worden. Da die Gestaltung der
Fronplatte nvariieren kann, ist es
nicht möglich eine genaue Anwei-
sung für den Einbau zu beschreiben.
EC II BASIC
Vorsicht! Das
Mikrofon und
die LED sollten
genau mit
einem Loch in
der Blende
übereinstimmen.
EC II BASIC BG Tableueinbau
Ausgabe 1.00
Seite 8
