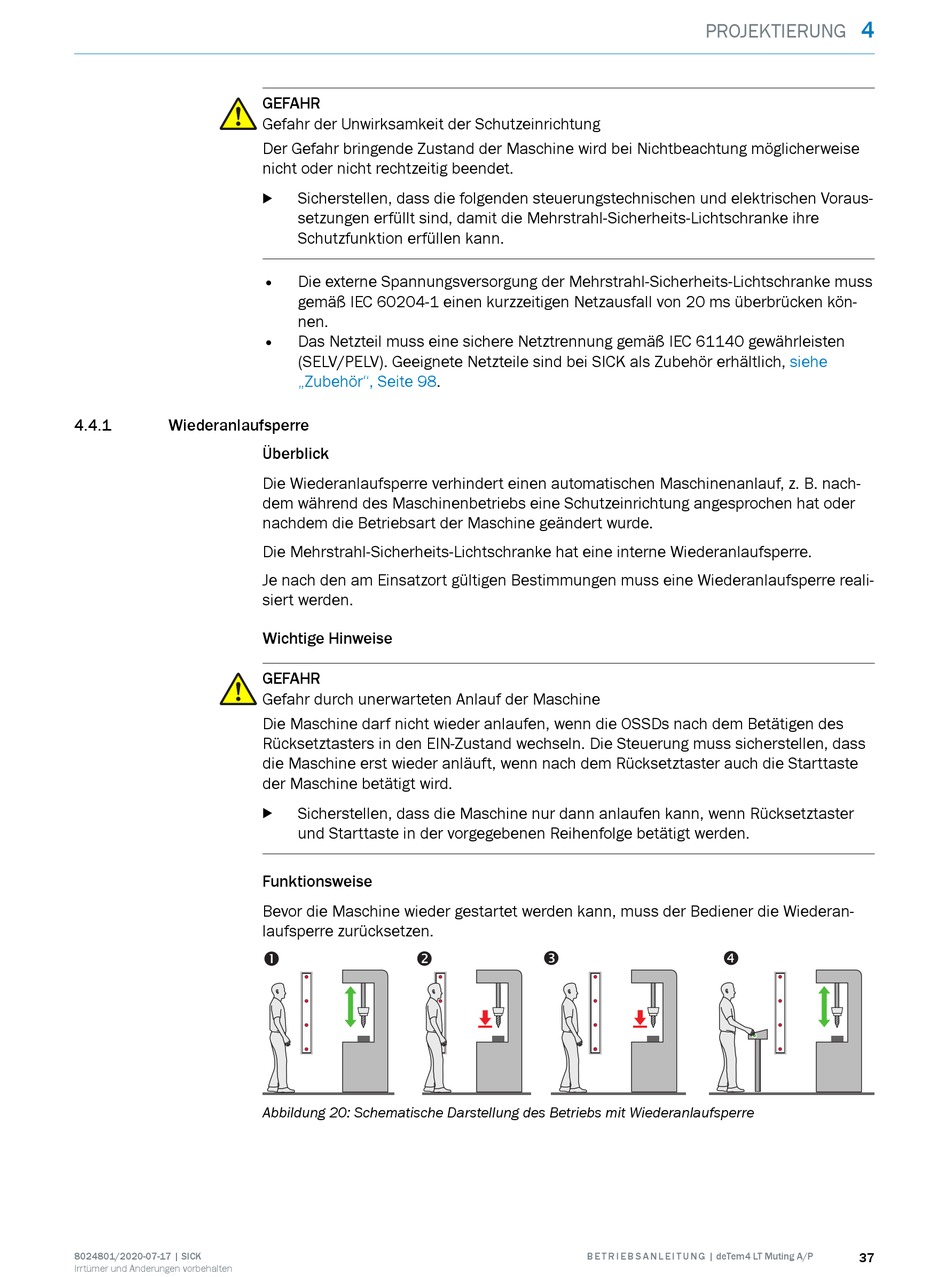

Wiederanlaufsperre - SICK deTem4 LT Muting A/P Betriebsanleitung

4.4.1

Wiederanlaufsperre

8024801/2020-07-17 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit die Mehrstrahl-Sicherheits-Lichtschranke ihre
Schutzfunktion erfüllen kann.
• Die externe Spannungsversorgung der Mehrstrahl-Sicherheits-Lichtschranke muss
gemäß IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken kön‐
nen.
• Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
„Zubehör", Seite 98.
Überblick
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Die Mehrstrahl-Sicherheits-Lichtschranke hat eine interne Wiederanlaufsperre.
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre reali‐
siert werden.
Wichtige Hinweise
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Die Maschine darf nicht wieder anlaufen, wenn die OSSDs nach dem Betätigen des
Rücksetztasters in den EIN-Zustand wechseln. Die Steuerung muss sicherstellen, dass
die Maschine erst wieder anläuft, wenn nach dem Rücksetztaster auch die Starttaste
der Maschine betätigt wird.
Sicherstellen, dass die Maschine nur dann anlaufen kann, wenn Rücksetztaster
b
und Starttaste in der vorgegebenen Reihenfolge betätigt werden.
Funktionsweise
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
! "
Abbildung 20: Schematische Darstellung des Betriebs mit Wiederanlaufsperre
PROJEKTIERUNG
§
