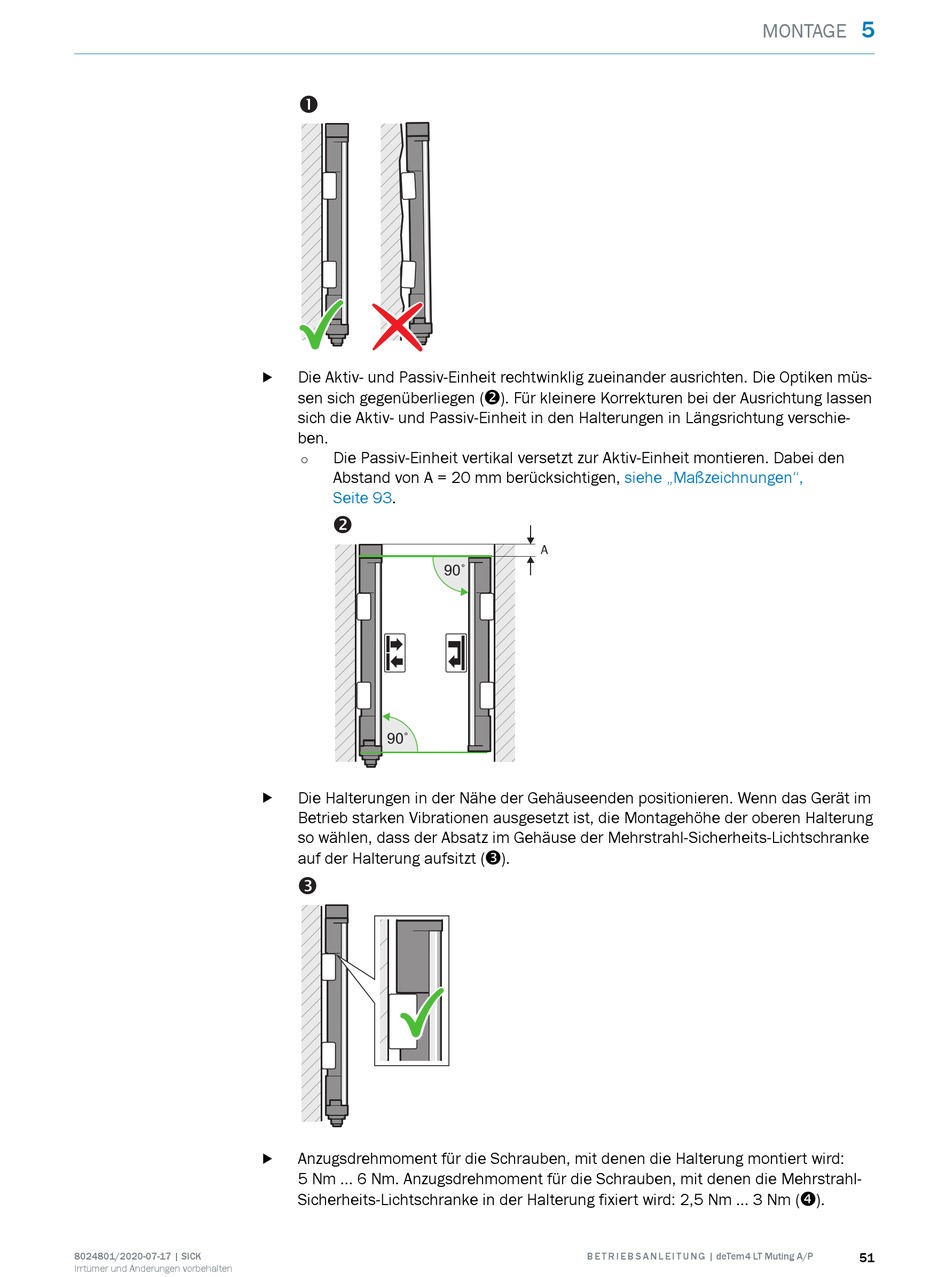

Die Aktiv- und Passiv-Einheit rechtwinklig zueinander ausrichten. Die Optiken müs‐
b
sen sich gegenüberliegen ("). Für kleinere Korrekturen bei der Ausrichtung lassen
sich die Aktiv- und Passiv-Einheit in den Halterungen in Längsrichtung verschie‐
ben.
Die Passiv-Einheit vertikal versetzt zur Aktiv-Einheit montieren. Dabei den
°
Abstand von A = 20 mm berücksichtigen,
Seite 93.
"
90˚
Die Halterungen in der Nähe der Gehäuseenden positionieren. Wenn das Gerät im
b
Betrieb starken Vibrationen ausgesetzt ist, die Montagehöhe der oberen Halterung
so wählen, dass der Absatz im Gehäuse der Mehrstrahl-Sicherheits-Lichtschranke
auf der Halterung aufsitzt (§).
§
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen die Mehrstrahl-
Sicherheits-Lichtschranke in der Halterung fixiert wird: 2,5 Nm ... 3 Nm ($).
A
90˚
B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
MONTAGE
siehe „Maßzeichnungen",
