6
ELEKTRISCHE INSTALLATION
58 B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
HINWEIS
Wenn ein unbenutzter Multifunktionsausgang (MFP) falsch beschaltet ist, können Fehl‐
funktionen auftreten.
Unbenutzte Multifunktionsausgänge müssen unbeschaltet sein.
b
HINWEIS
Unbenutzte Anschlüsse am Anschlussraum der Aktiv-Einheit mit einer Schutzkappe
abdecken.
Voraussetzungen
• Die Mehrstrahl-Sicherheits-Lichtschranke ist in die Steuerung und in die Elektrik
der Maschine sicher integriert.
• Die Montage ist korrekt abgeschlossen.
Beispiel: Getrennter Anschluss von OSSD1 und OSSD2

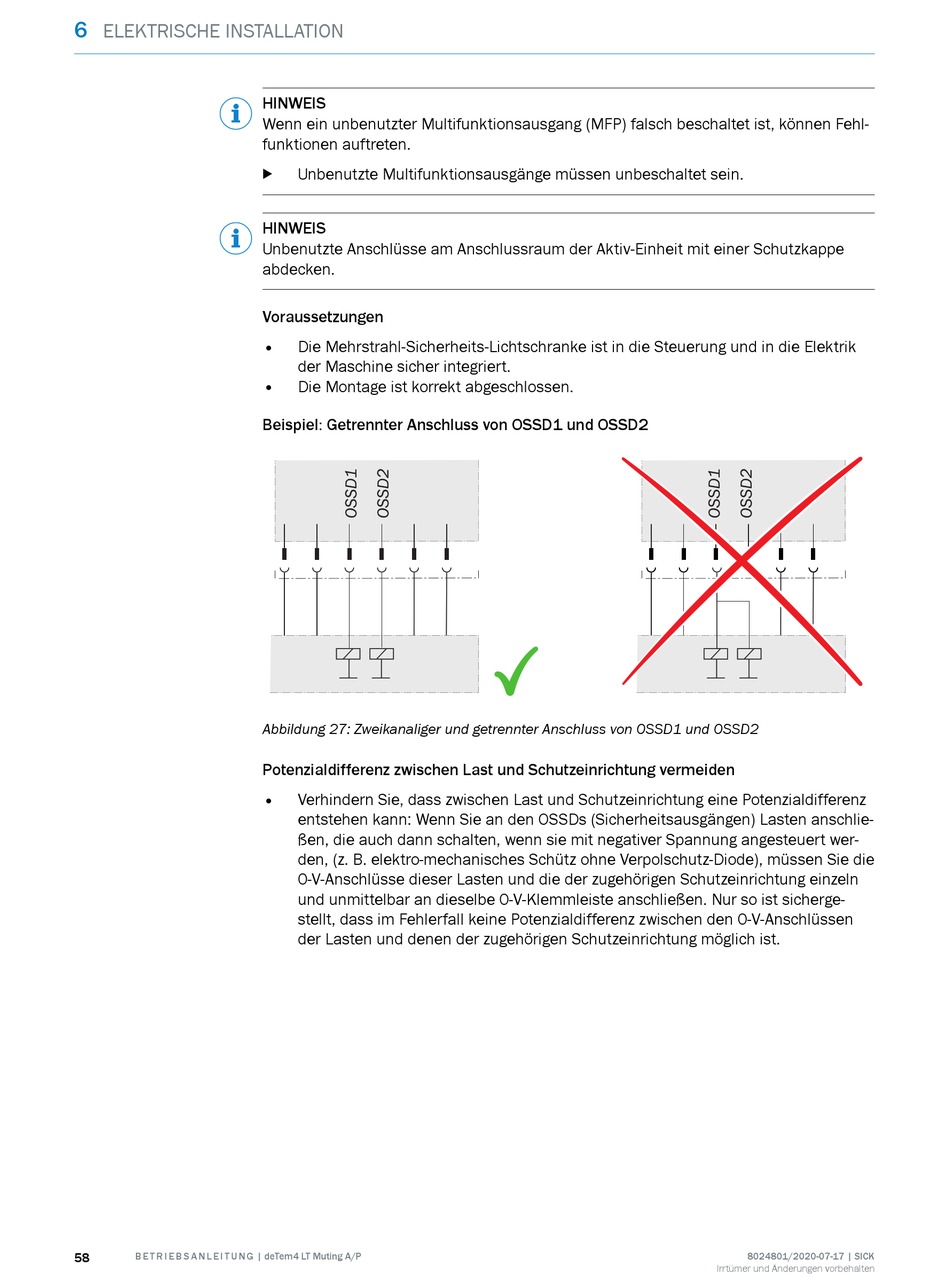

Abbildung 27: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
• Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Sicherheitsausgängen) Lasten anschlie‐
ßen, die auch dann schalten, wenn sie mit negativer Spannung angesteuert wer‐
den, (z. B. elektro-mechanisches Schütz ohne Verpolschutz-Diode), müssen Sie die
0-V-Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln
und unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sicherge‐
stellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen
der Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
