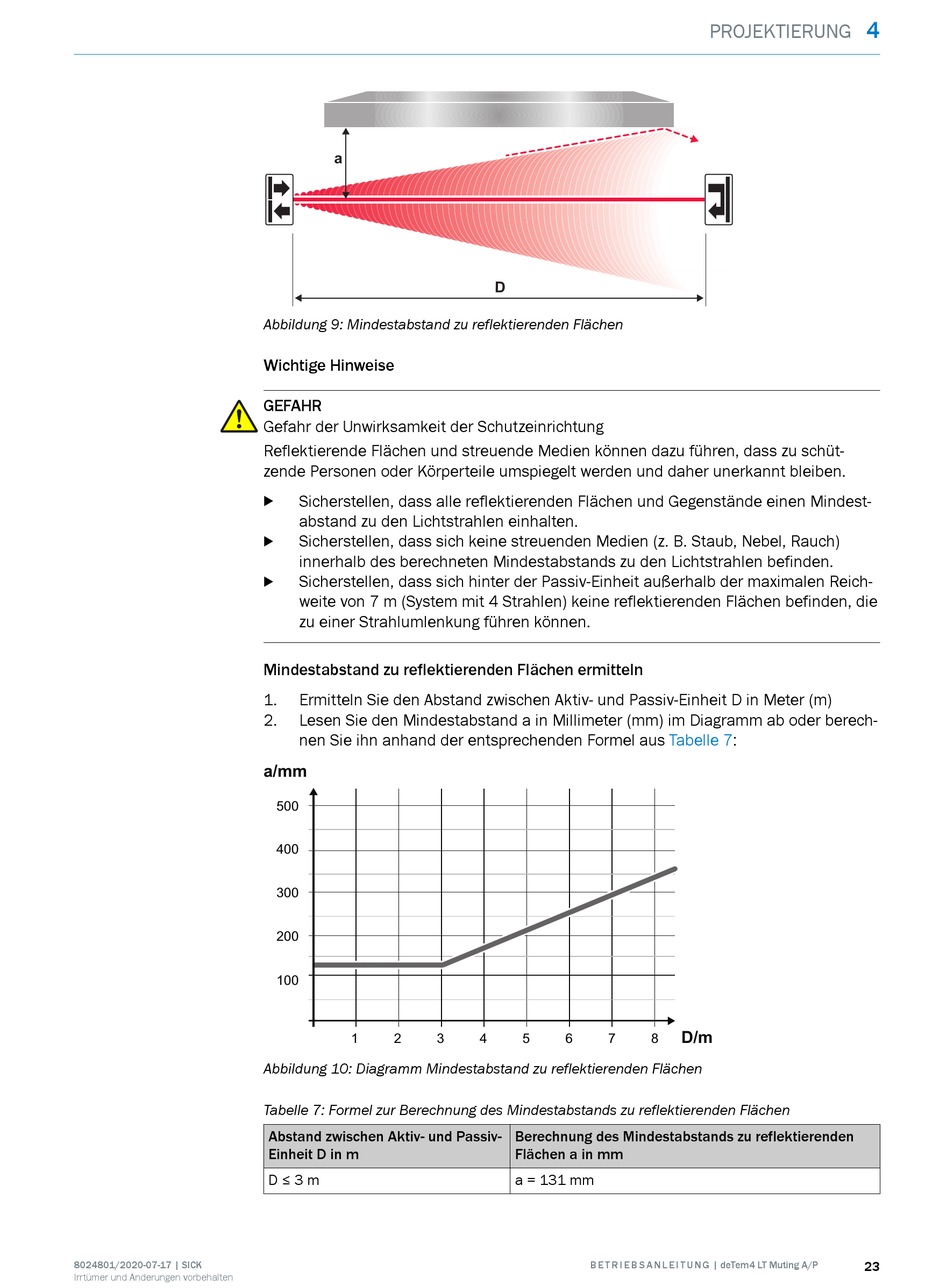

Abbildung 9: Mindestabstand zu reflektierenden Flächen
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Reflektierende Flächen und streuende Medien können dazu führen, dass zu schüt‐
zende Personen oder Körperteile umspiegelt werden und daher unerkannt bleiben.
Sicherstellen, dass alle reflektierenden Flächen und Gegenstände einen Mindest‐
b
abstand zu den Lichtstrahlen einhalten.
Sicherstellen, dass sich keine streuenden Medien (z. B. Staub, Nebel, Rauch)
b
innerhalb des berechneten Mindestabstands zu den Lichtstrahlen befinden.
Sicherstellen, dass sich hinter der Passiv-Einheit außerhalb der maximalen Reich‐
b
weite von 7 m (System mit 4 Strahlen) keine reflektierenden Flächen befinden, die
zu einer Strahlumlenkung führen können.
Mindestabstand zu reflektierenden Flächen ermitteln
1. Ermitteln Sie den Abstand zwischen Aktiv- und Passiv-Einheit D in Meter (m)
2. Lesen Sie den Mindestabstand a in Millimeter (mm) im Diagramm ab oder berech‐
nen Sie ihn anhand der entsprechenden Formel aus
a/mm
500
400
300
200
100
1 2 3
Abbildung 10: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 7: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand zwischen Aktiv- und Passiv-
Einheit D in m
D ≤ 3 m
4 5 6 7 8
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 131 mm
