ZUBEHÖR
15.4

Anschlusstechnik

Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung.
3)
100 B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
Montage
!
§

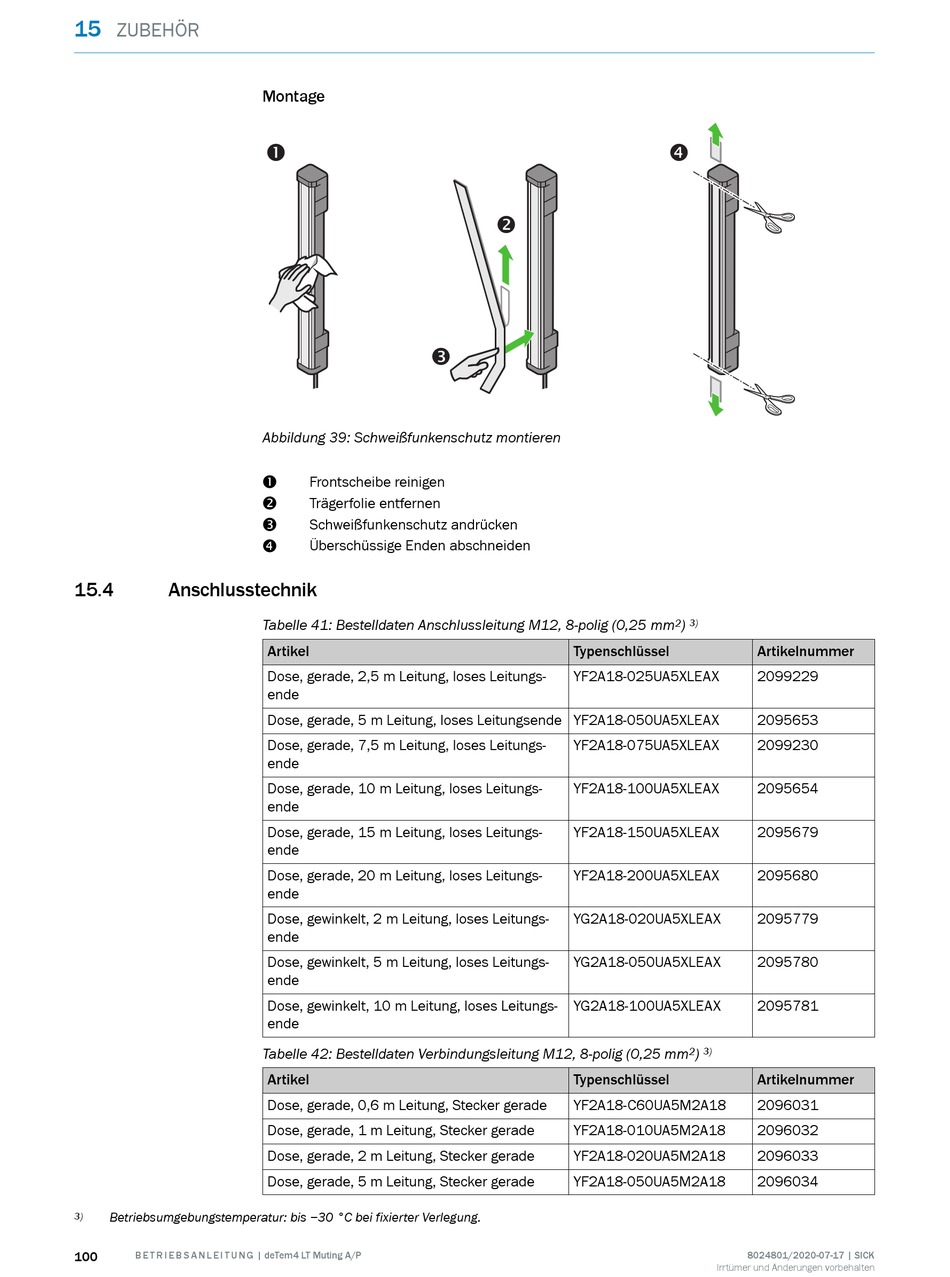

Abbildung 39: Schweißfunkenschutz montieren
Frontscheibe reinigen
!
Trägerfolie entfernen
"
Schweißfunkenschutz andrücken
§
Überschüssige Enden abschneiden
$
Tabelle 41: Bestelldaten Anschlussleitung M12, 8-polig (0,25 mm
Artikel
Dose, gerade, 2,5 m Leitung, loses Leitungs‐
ende
Dose, gerade, 5 m Leitung, loses Leitungsende YF2A18-050UA5XLEAX
Dose, gerade, 7,5 m Leitung, loses Leitungs‐
ende
Dose, gerade, 10 m Leitung, loses Leitungs‐
ende
Dose, gerade, 15 m Leitung, loses Leitungs‐
ende
Dose, gerade, 20 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 2 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 5 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 10 m Leitung, loses Leitungs‐
ende
Tabelle 42: Bestelldaten Verbindungsleitung M12, 8-polig (0,25 mm
Artikel
Dose, gerade, 0,6 m Leitung, Stecker gerade
Dose, gerade, 1 m Leitung, Stecker gerade
Dose, gerade, 2 m Leitung, Stecker gerade
Dose, gerade, 5 m Leitung, Stecker gerade
$
"
2
Typenschlüssel
YF2A18-025UA5XLEAX
YF2A18-075UA5XLEAX
YF2A18-100UA5XLEAX
YF2A18-150UA5XLEAX
YF2A18-200UA5XLEAX
YG2A18-020UA5XLEAX
YG2A18-050UA5XLEAX
YG2A18-100UA5XLEAX
Typenschlüssel
YF2A18-C60UA5M2A18
YF2A18-010UA5M2A18
YF2A18-020UA5M2A18
YF2A18-050UA5M2A18
) 3)
Artikelnummer
2099229
2095653
2099230
2095654
2095679
2095680
2095779
2095780
2095781
)
2 3)
Artikelnummer
2096031
2096032
2096033
2096034
