4.3.5.5.2 Muting-Ende durch BWS
8024801/2020-07-17 | SICK
Irrtümer und Änderungen vorbehalten
Sensorlückenüberwachung (Muting-Sensor)
Wenn ein Muting-Sensor kurzzeitig frei wird, d. h. eine Objektlücke detektiert, dann wird
das inaktive Muting-Signal weiterhin als aktives Signal interpretiert und Muting auf‐
rechterhalten.
Muting wird erst beendet, wenn einer der Muting-Sensoren länger als 0,5 s frei ist.
Folgendes gilt für die Sensorlückenüberwachung (Muting-Sensor)
• Die Sensorlückenüberwachung ist immer aktiv
• Es darf nur einer der Muting-Sensoren kurzzeitig frei (inaktiv) werden. Wenn auch
der 2. Muting-Sensor frei wird, wird Muting beendet.
• Muting wird beendet, wenn einer der Muting-Sensoren länger als 0,5 s frei (inak‐
tiv) ist
Sensorlückenüberwachung (BWS)
Wenn die BWS kurzzeitig frei wird, d. h. eine Objektlücke detektiert, dann wird Muting
aufrechterhalten.
Muting wird erst beendet, wenn die BWS länger als 0,5 s frei ist.
Folgendes gilt für die Sensorlückenüberwachung (BWS):
•
Die Sensorlückenüberwachung (BWS) ist bei der Ausfuhrüberwachung in Kombi‐
nation mit der Funktion Muting-Ende durch BWS aktiv
• Die BWS darf kurzzeitig frei werden, d. h. eine kurzzeitige Objektlücke detektieren
• Muting wird beendet, wenn die BWS länger als 0,5 s frei ist
Funktionsweise
Mit der Funktion Muting-Ende durch BWS wird die Ausfuhrüberwachung beendet, wenn
die BWS wieder frei ist (!) und eine Muting-Ende-Verzögerung von 0,2 s abgelaufen ist.
Damit erreichen Sie eine kürzere Muting-Zeit und gleichzeitig eine höhere Sicherheit.
$

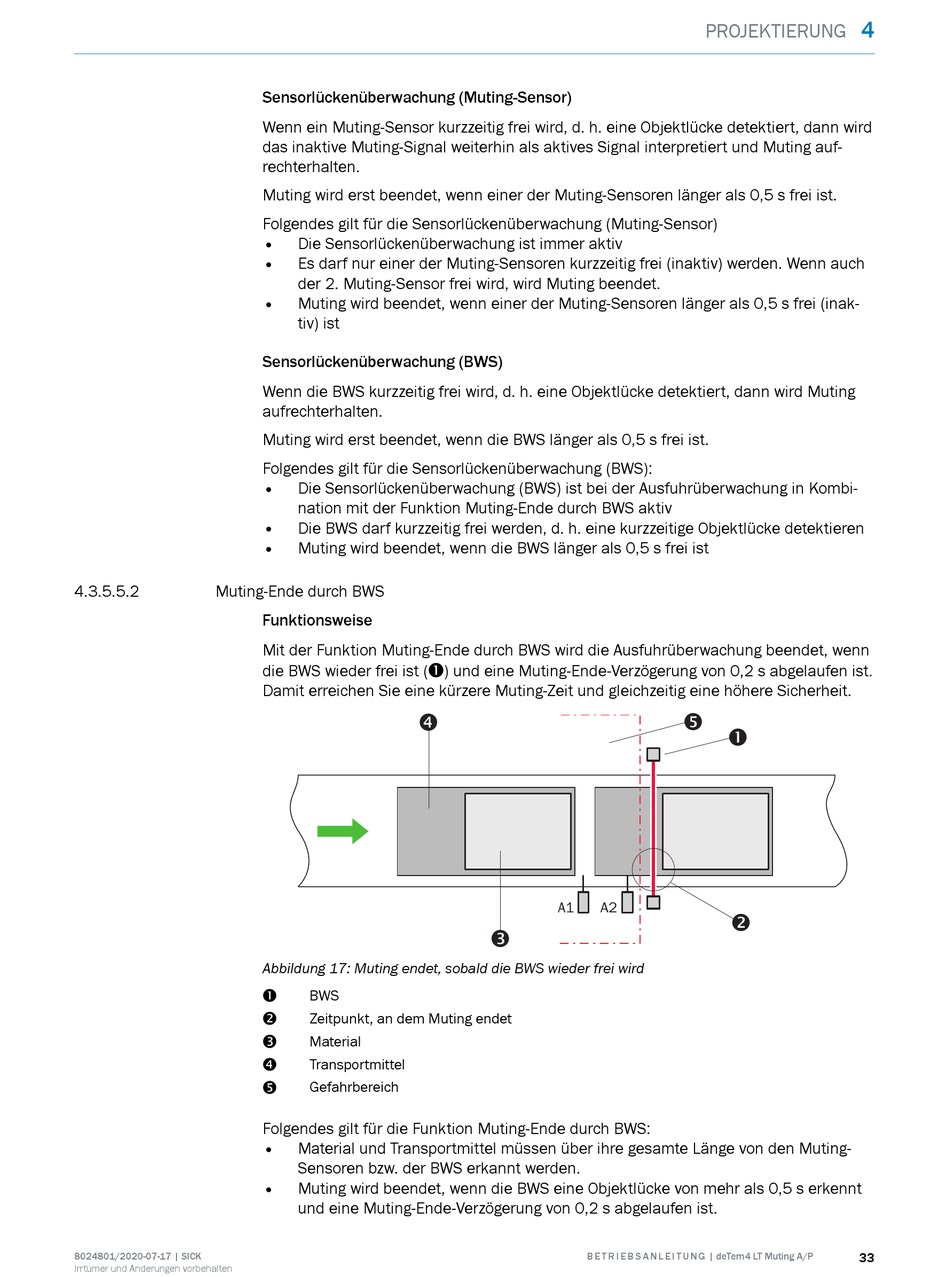

Abbildung 17: Muting endet, sobald die BWS wieder frei wird
BWS
!
Zeitpunkt, an dem Muting endet
"
Material
§
Transportmittel
$
Gefahrbereich
%
Folgendes gilt für die Funktion Muting-Ende durch BWS:
• Material und Transportmittel müssen über ihre gesamte Länge von den Muting-
Sensoren bzw. der BWS erkannt werden.
• Muting wird beendet, wenn die BWS eine Objektlücke von mehr als 0,5 s erkennt
und eine Muting-Ende-Verzögerung von 0,2 s abgelaufen ist.
A1 A2
§
