4.4.1

Wiederanlaufsperre

8024739/2020-04-07 | SICK
Irrtümer und Änderungen vorbehalten

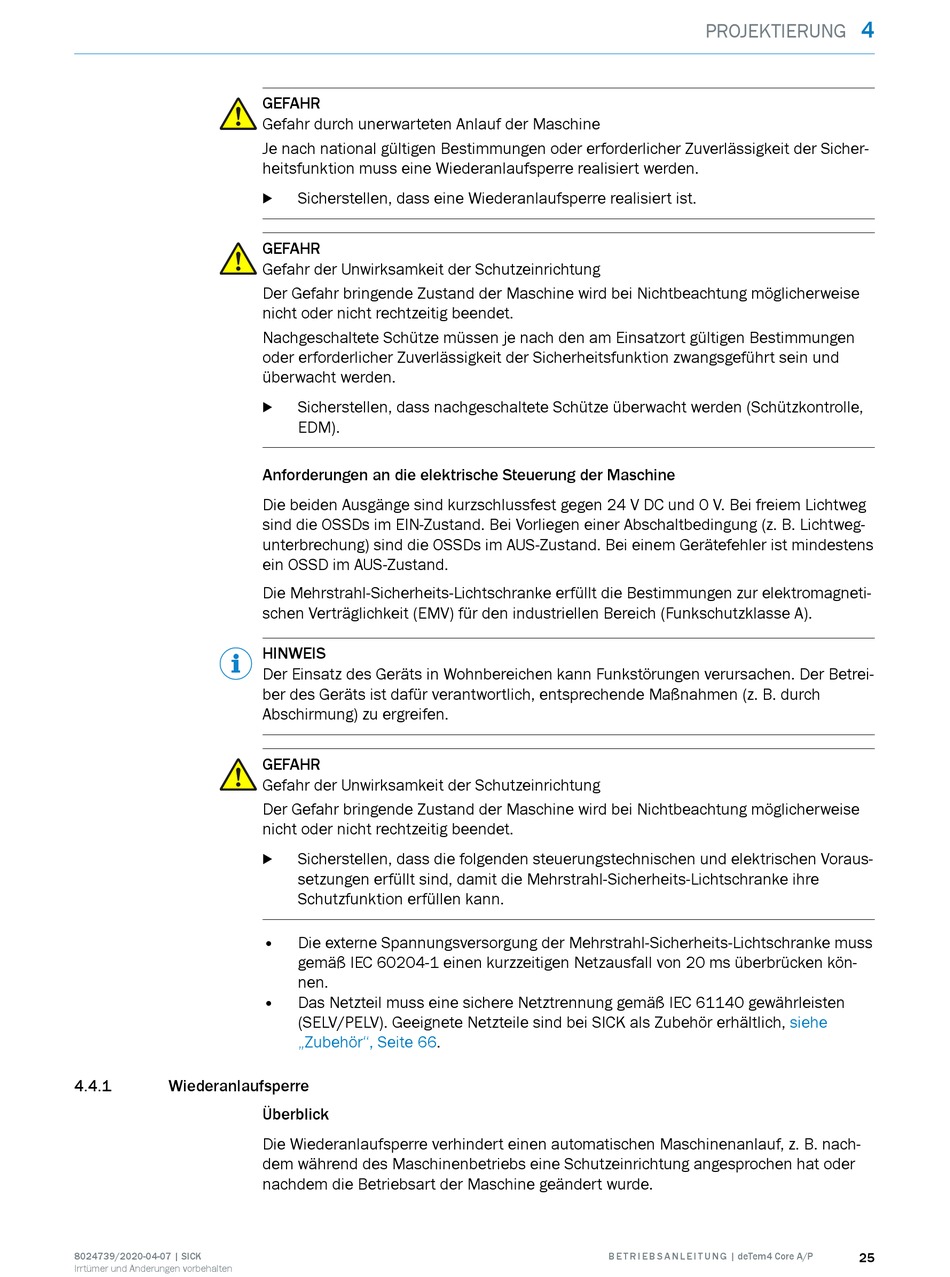

GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicher‐
heitsfunktion muss eine Wiederanlaufsperre realisiert werden.
Sicherstellen, dass eine Wiederanlaufsperre realisiert ist.
b
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei freiem Lichtweg
sind die OSSDs im EIN-Zustand. Bei Vorliegen einer Abschaltbedingung (z. B. Lichtweg‐
unterbrechung) sind die OSSDs im AUS-Zustand. Bei einem Gerätefehler ist mindestens
ein OSSD im AUS-Zustand.
Die Mehrstrahl-Sicherheits-Lichtschranke erfüllt die Bestimmungen zur elektromagneti‐
schen Verträglichkeit (EMV) für den industriellen Bereich (Funkschutzklasse A).
HINWEIS
Der Einsatz des Geräts in Wohnbereichen kann Funkstörungen verursachen. Der Betrei‐
ber des Geräts ist dafür verantwortlich, entsprechende Maßnahmen (z. B. durch
Abschirmung) zu ergreifen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit die Mehrstrahl-Sicherheits-Lichtschranke ihre
Schutzfunktion erfüllen kann.
• Die externe Spannungsversorgung der Mehrstrahl-Sicherheits-Lichtschranke muss
gemäß IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken kön‐
nen.
• Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
„Zubehör", Seite 66.
Überblick
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
PROJEKTIERUNG
