4
PROJEKTIERUNG
30 B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
L
3
A1

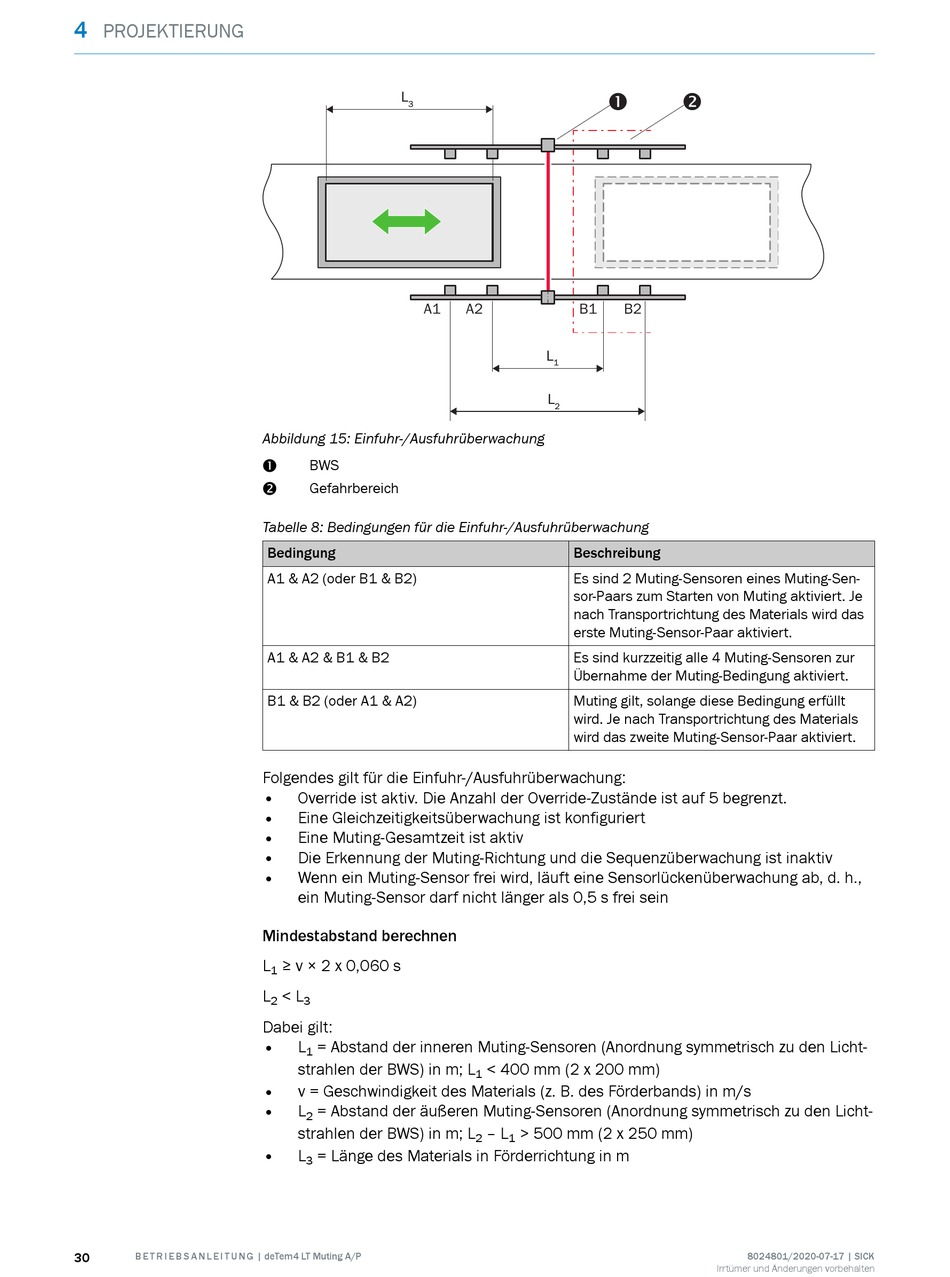

Abbildung 15: Einfuhr-/Ausfuhrüberwachung
BWS
!
Gefahrbereich
"
Tabelle 8: Bedingungen für die Einfuhr-/Ausfuhrüberwachung
Bedingung
A1 & A2 (oder B1 & B2)
A1 & A2 & B1 & B2
B1 & B2 (oder A1 & A2)
Folgendes gilt für die Einfuhr-/Ausfuhrüberwachung:
• Override ist aktiv. Die Anzahl der Override-Zustände ist auf 5 begrenzt.
• Eine Gleichzeitigkeitsüberwachung ist konfiguriert
• Eine Muting-Gesamtzeit ist aktiv
• Die Erkennung der Muting-Richtung und die Sequenzüberwachung ist inaktiv
• Wenn ein Muting-Sensor frei wird, läuft eine Sensorlückenüberwachung ab, d. h.,
ein Muting-Sensor darf nicht länger als 0,5 s frei sein
Mindestabstand berechnen
L ≥ v × 2 x 0,060 s
1
L < L
2 3
Dabei gilt:
•
L = Abstand der inneren Muting-Sensoren (Anordnung symmetrisch zu den Licht‐
1
strahlen der BWS) in m; L
• v = Geschwindigkeit des Materials (z. B. des Förderbands) in m/s
• L = Abstand der äußeren Muting-Sensoren (Anordnung symmetrisch zu den Licht‐
2
strahlen der BWS) in m; L
• L = Länge des Materials in Förderrichtung in m
3
!
A2 B1 B2
L
1
L
2
Beschreibung
Es sind 2 Muting-Sensoren eines Muting-Sen‐
sor-Paars zum Starten von Muting aktiviert. Je
nach Transportrichtung des Materials wird das
erste Muting-Sensor-Paar aktiviert.
Es sind kurzzeitig alle 4 Muting-Sensoren zur
Übernahme der Muting-Bedingung aktiviert.
Muting gilt, solange diese Bedingung erfüllt
wird. Je nach Transportrichtung des Materials
wird das zweite Muting-Sensor-Paar aktiviert.
< 400 mm (2 x 200 mm)
1
– L > 500 mm (2 x 250 mm)
2 1
"
