PRODUKTBESCHREIBUNG
3.2.9

Anzeigeelemente

The N-Mark is a trademark or registered trademark of NFC Forum, Inc. in the United States and in other countries.
1)
16 B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
Abbildung 5: NFC-Symbol 1)
Diagnosedaten abrufen
Um die Informationen abrufen zu können, benötigen Sie ein NFC-fähiges Gerät, z. B ein
Smartphone und die von SICK bereitgestellte SICK Safety Assistant App.
NFC-fähiges Mobilgerät nahe an den gekennzeichneten NFC-Bereich am unteren
b
Ende der Aktiv-Einheit halten, um die Diagnosedaten abzurufen.
Ergänzende Informationen
Die Diagnosedaten können auch im spannungsfreien Zustand der Schutzeinrichtung
ausgelesen werden. Sie erhalten jedoch mehr Informationen, wenn die Schutzeinrich‐
tung mit Spannung versorgt ist.
Überblick
Die LEDs der Aktiv-Einheit signalisieren den Betriebszustand der Mehrstrahl-Sicher‐
heits-Lichtschranke.
OSSD
INFO
"

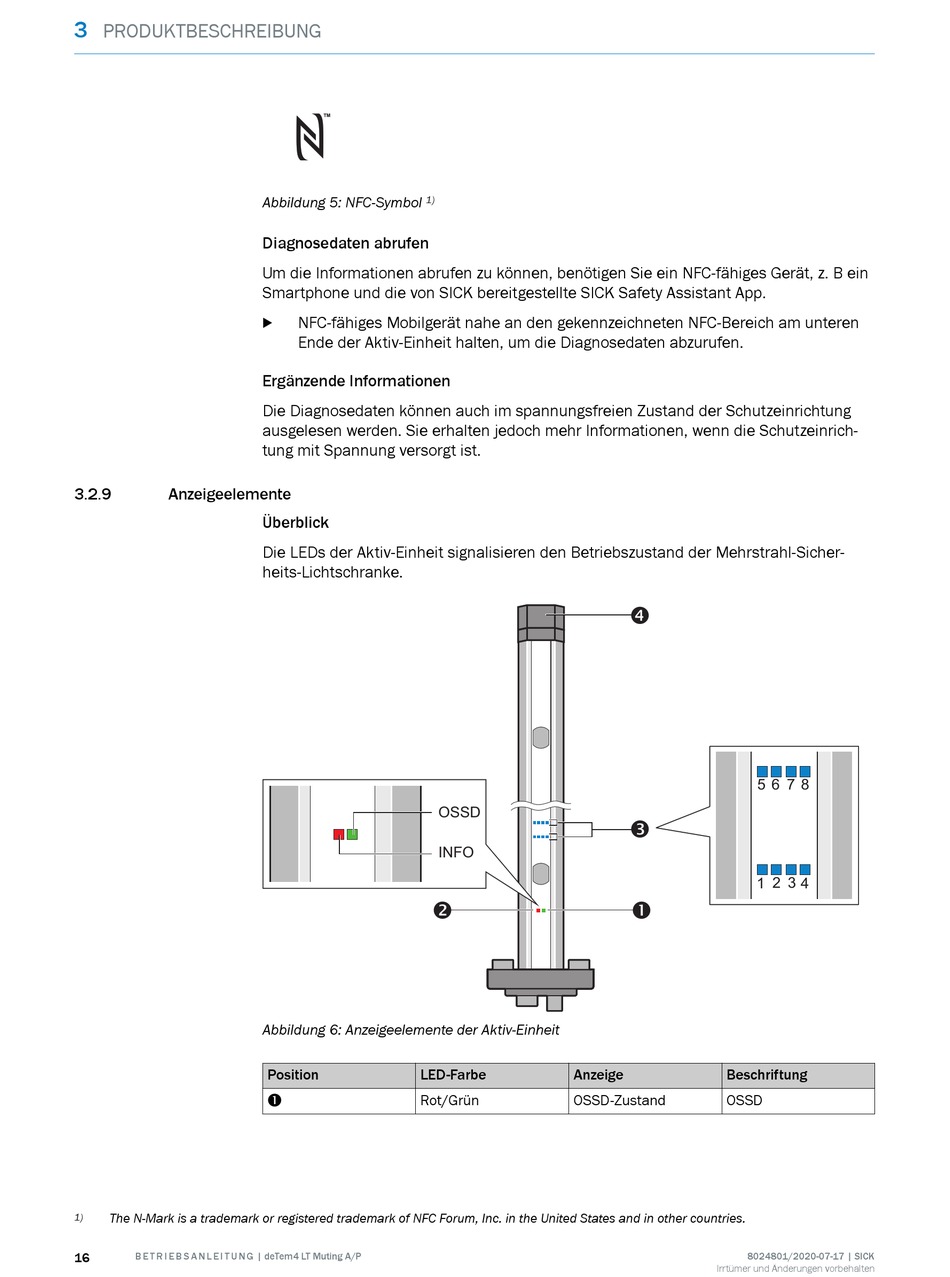

Abbildung 6: Anzeigeelemente der Aktiv-Einheit
Position LED-Farbe
Rot/Grün
!
$
§
!
Anzeige Beschriftung
OSSD-Zustand OSSD
8024801/2020-07-17 | SICK
Irrtümer und Änderungen vorbehalten
5 6 7 8
1 2 3 4
