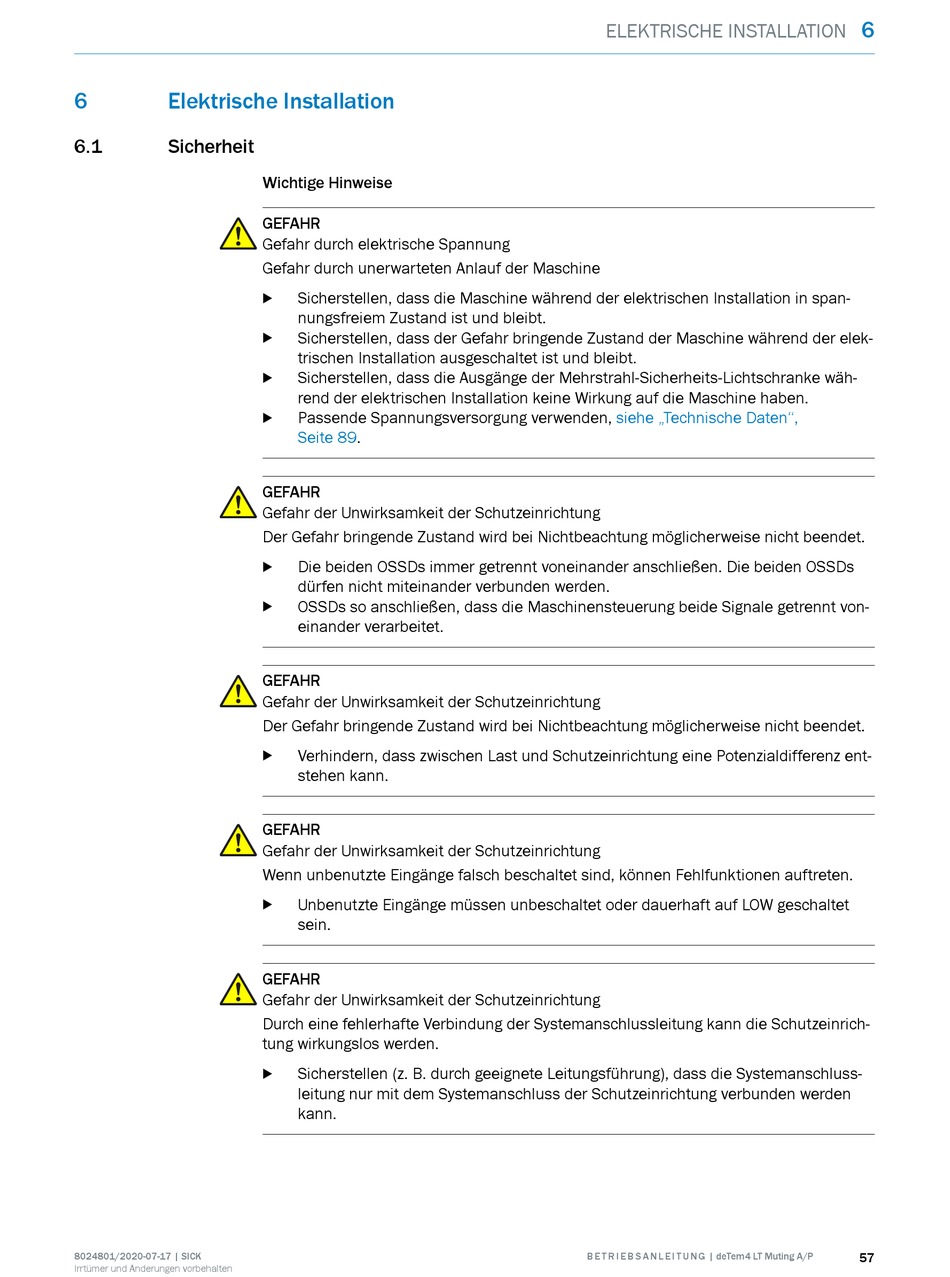

Elektrische Installation; Sicherheit - SICK deTem4 LT Muting A/P Betriebsanleitung

6

Elektrische Installation

6.1

Sicherheit

8024801/2020-07-17 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Gefahr durch elektrische Spannung
Gefahr durch unerwarteten Anlauf der Maschine
Sicherstellen, dass die Maschine während der elektrischen Installation in span‐
b
nungsfreiem Zustand ist und bleibt.
Sicherstellen, dass der Gefahr bringende Zustand der Maschine während der elek‐
b
trischen Installation ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge der Mehrstrahl-Sicherheits-Lichtschranke wäh‐
b
rend der elektrischen Installation keine Wirkung auf die Maschine haben.
Passende Spannungsversorgung verwenden,
b
Seite 89.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Die beiden OSSDs immer getrennt voneinander anschließen. Die beiden OSSDs
b
dürfen nicht miteinander verbunden werden.
OSSDs so anschließen, dass die Maschinensteuerung beide Signale getrennt von‐
b
einander verarbeitet.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Verhindern, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz ent‐
b
stehen kann.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Wenn unbenutzte Eingänge falsch beschaltet sind, können Fehlfunktionen auftreten.
Unbenutzte Eingänge müssen unbeschaltet oder dauerhaft auf LOW geschaltet
b
sein.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Durch eine fehlerhafte Verbindung der Systemanschlussleitung kann die Schutzeinrich‐
tung wirkungslos werden.
Sicherstellen (z. B. durch geeignete Leitungsführung), dass die Systemanschluss‐
b
leitung nur mit dem Systemanschluss der Schutzeinrichtung verbunden werden
kann.
ELEKTRISCHE INSTALLATION
siehe „Technische Daten",
B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
6
57
