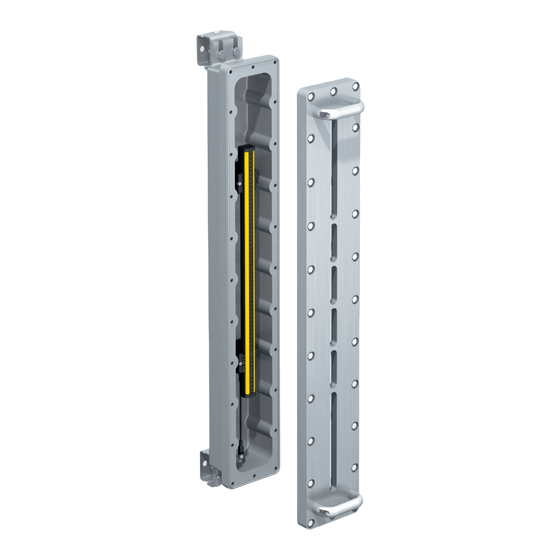

- Seite 1 B E T R I E B S A N L E I T U N G deTem4 Core Ex Mehrstrahl-Sicherheits-Lichtschranke...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Die optionale Leitungsverschraubung montieren........Die Griffe an der Abdeckung des Explosionsschutzgehäuses montie‐ ren......................Montieren....................8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... - Seite 4 12.3 Maßzeichnungen..................Bestelldaten..................67 13.1 Lieferumfang..................... 13.2 Bestelldaten....................Zubehör....................68 14.1 Halterungen....................B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 5 15.2 Hinweis zu angegebenen Normen............15.3 Checkliste für die Erstinbetriebnahme und Inbetriebnahme....Abbildungsverzeichnis..............75 Tabellenverzeichnis................76 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
-
Seite 6: Zu Diesem Dokument
Dieses Dokument in weiteren Sprachen • Datenblätter und Applikationsbeispiele • CAD-Daten und Maßzeichnungen B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Symbole Und Dokumentkonventionen
Diese Symbole kennzeichnen den Sender und den Empfänger des Geräts: Das Symbol kennzeichnet den Sender. Das Symbol kennzeichnet den Empfänger. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 8: Zu Ihrer Sicherheit
Eine Leitungsverschraubung muss montiert werden. Die Leitungsverschraubung muss für Umgebungen gemäß d und tb zertifiziert sein. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Bestimmungsgemäße Verwendung
Haftung der SICK AG für hierdurch verursachte Schäden und Folgeschäden ausge‐ schlossen. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 10: Bestimmungswidrige Verwendung
Umgebungen vertraut sind, insbesondere mit: • Entzündungsschutzarten • Montagevorschriften • Vorschriften zu den einzuhaltenden Abständen B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Produktbeschreibung
Die Reichweite ist die maximale Länge des Lichtwegs zwischen Sender und Empfänger. Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 12: Produkteigenschaften
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand der Mehrstrahl- Sicherheits-Lichtschranke. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Anzeigen Des Senders
Am Empfänger signalisieren 6 LEDs den Betriebszustand: Position LED-Farbe Anzeige Beschriftung Rot/Grün OSSD-Zustand OSSD 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 14: Anwendungsbeispiele
Fehler an. Verwandte Themen • „Diagnose-LEDs“, Seite 57 Anwendungsbeispiele Abbildung 4: Einseitige Zugangsabsicherung B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Mehrseitige Zugangsabsicherung
PRODUKTBESCHREIBUNG Abbildung 5: Mehrseitige Zugangsabsicherung 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 16: Projektierung
Konstruktion Überblick In diesem Kapitel finden Sie wichtige Informationen für die Konstruktion. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 17: Reichweite Und Strahlabstand
Sie ist abhängig von der Gerätevariante. Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 18: Mindestabstand Zur Gefahrstelle
Mindestabstand für die Maschine berechnen, in die die Mehrstrahl-Sicherheits- Lichtschranke integriert ist. Bei der Montage der Mehrstrahl-Sicherheits-Lichtschranke den Mindestabstand einhalten. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... - Seite 19 S = 1600 mm/s × 0,31 s + 850 mm = 1346 mm 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
-
Seite 20: Mindestabstand Zu Reflektierenden Flächen
Formel zur Berechnung des Mindestabstands zu reflektieren‐ den Flächen berechnen: B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Schutz Vor Beeinflussung Räumlich Naher Systeme
B. die Montage lichtundurchlässiger Trennwände oder das Umkehren der Senderich‐ tung eines Systems. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 22: Entgegengesetzte Senderichtung Verwenden
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre realisiert werden. Da die Mehrstrahl-Sicherheits-Lichtschranke über diese Funk‐ B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK... -
Seite 23: Zweikanaliger Und Getrennter Anschluss Von Ossd1 Und Ossd2
Lasten und denen der zugehörigen Schutzeinrichtung möglich ist. Abbildung 12: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 24: Wiederanlaufsperre
Bedarf extern über die Schaltung oder die Steuerung realisieren, z. B. in Verbindung mit den SICK-Sicherheitsschaltgeräten RLY3-OSSD2/RLY3-OSSD3. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK... -
Seite 25: Schützkontrolle (Edm)
überprüft die Schützkontrolle, ob die Schütze beim Abschalten der OSSDs abfallen. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 26: Schaltungsbeispiele
Die Festlegung muss auf Grundlage der Einsatzbedingungen und der Risiko‐ beurteilung erfolgen und in nachvollziehbarer Weise dokumentiert werden. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK... -
Seite 27: Prüfstabtest
Empfänger rot leuchten. Die Prüfung erfolgt bei jedem Lichtstrahl und an mehreren Positionen zwischen Sender und Empfänger. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... - Seite 28 Einen Lichtstrahl vollständig abdecken. ✓ Die OSSD-LED am Empfänger leuchtet rot. Den Lichtstrahl freigeben. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 29: Sichtprüfung Der Maschine Und Der Schutzeinrichtung
Fall müssen die Maschine und die Schutzeinrichtung von entsprechend befähigten Per‐ sonen überprüft werden. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 30: Montage
Schockanforderungen über den im Datenblatt angegebenen Werten und Prüf‐ bedingungen liegen. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 31: Auspacken
Befestigungsschrauben mit einer Fließgrenze von mindestens 640 MPa verwen‐ den, um die Abdeckung am Explosionsschutzgehäuse anzubringen. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... - Seite 32 3/4"-NPT-Öffnung. Die Befestigungsschrauben noch nicht festziehen. Abbildung 15: Die Mehrstrahl-Sicherheits-Lichtschranke im Explosionsschutzgehäuse montieren B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 33: Die Optionale Leitungsverschraubung Montieren
Abhängig von den nationalen Vorschriften und Richtlinien kann die Installation einer Leitungsverschraubung erforderlich sein. Die Leitungsverschraubung ist als Zubehör erhältlich. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 34: Die Griffe An Der Abdeckung Des Explosionsschutzgehäuses Montieren
Entzündung von gefährlichen Atmosphären zu vermei‐ den. Stromversorgung erst wieder anschließen, wenn die Montage beendet ist. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... - Seite 35 Bei Bedarf: Die Leitungsverschraubungen sind montiert. • Die mitgelieferten Griffe sind an der Gehäuseabdeckung montiert. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
- Seite 36 „Mindestabstand zur Gefahrstelle“, Seite 18 • „Mindestabstand zu reflektierenden Flächen“, Seite 20 B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 37: Die Mehrstrahl-Sicherheits-Lichtschranke Ohne Ausrichthalterung Montieren
Das Explosionsschutzgehäuse so auf die beiden Schrauben setzen, dass die Mon‐ tagelöcher direkt auf den teilweise eingedrehten Schrauben aufliegen. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... - Seite 38 Abbildung 22: Schritt 3 und 4 Die unteren zwei M8-Schrauben fest anziehen. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 39: Die Mehrstrahl-Sicherheits-Lichtschranke Mit Ausrichthalterungen Montieren
Abbildung 23: Montage der Mehrstrahl-Sicherheits-Lichtschranke mit Ausrichthalterungen Abbildung 24: Zusammenbau der Ausrichthalterungen 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... - Seite 40 Zwischen den Schrauben und der Ausrichthalterung genug Platz für das untere Ende des Explosionsschutzgehäuses lassen. Abbildung 26: Schritt 7 B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 41 11. Sender und Empfänger so drehen, dass diese aufeinander ausgerichtet sind und der Empfänger ein so starkes Signal wie möglich empfängt. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
- Seite 42 12. Die Klemmschrauben an allen Ausrichthalterungen mit einem Drehmoment von 28 bis 28,5 Nm anziehen, um die Schutzeinrichtung in dieser Position zu fixieren. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK...
-
Seite 43: Elektrische Installation
Entzündung von gefährlichen Atmosphären zu vermeiden. Spannungsversorgung erst wieder anschließen, wenn die elektrische Installation beendet ist. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 44: Minimaler Leiterquerschnitt Für Schutzerde (Pe)
OSSDs so anschließen, dass die Maschinensteuerung beide Signale getrennt von‐ einander verarbeitet. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 45: Keine Potenzialdifferenz Zwischen Last Und Schutzeinrichtung
Abbildung 31: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung Verwandte Themen • „Einbindung in die elektrische Steuerung“, Seite 22 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 46: Systemanschluss (Loses Leitungsende, 5-Adrig)
Nicht belegt Verwandte Themen • „Einbindung in die elektrische Steuerung“, Seite 22 B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 47: Inbetriebnahme
Mindestabstands zu den Lichtstrahlen befinden. Verwandte Themen • „Mindestabstand zu reflektierenden Flächen“, Seite 20 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 48: Übersicht
Verwandte Themen • „Anzeige der Ausrichtgüte“, Seite 51 • „Diagnose-LEDs“, Seite 57 B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 49: Sender Und Empfänger Ausrichten
„Anzeige der Ausrichtgüte“, Seite 51 • „Montage“, Seite 30 • „Zubehör“, Seite 68 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 50: Sender, Empfänger Und Umlenkspiegel Ausrichten
Zum Beurteilen der Ausrichtgüte alle Gegenstände aus die‐ sem Bereich entfernen. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 51: Ausrichten Mit Der Ausrichthalterung
Zum Beurteilen der Ausrichtgüte alle Gegenstände aus die‐ sem Bereich entfernen. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 52: Prüfung Bei Inbetriebnahme Und Veränderungen
Prüfungen entsprechend den Vorgaben des Herstellers der Maschine und des Betreibers durchführen. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 53: Bedienung
Prüfungen entsprechend den Vorgaben des Herstellers der Maschine und des Betreibers durchführen. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 54: Instandhaltung
Immer antistatische Reinigungsmittel verwenden, um eine statische Aufladung zu verhindern. Das Gerät nie mit einem trockenen Tuch reinigen. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... - Seite 55 Verwandte Themen • „Prüfstabtest“, Seite 27 • „Mindestabstand zu reflektierenden Flächen“, Seite 20 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
-
Seite 56: Regelmäßige Prüfung
Prüfungen entsprechend den Vorgaben des Herstellers der Maschine und des Betreibers durchführen. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 57: Störungsbehebung
Sender Position der LEDs: siehe „Anzeigen des Senders“, Seite 13 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 58: Fehleranzeige Am Sender
Wenn der Fehler weiter‐ hin besteht, defekte Komponenten erset‐ zen, siehe „Bestellda‐ ten“, Seite B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... - Seite 59 „Bestellda‐ ten“, Seite o LED aus. Ö LED blinkt. O LED leuchtet. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
-
Seite 60: Außerbetriebnahme
Ergänzende Informationen SICK unterstützt Sie auf Anfrage bei der Entsorgung dieser Geräte. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 61: Technische Daten
Für detaillierte Informationen zur exakten Auslegung Ihrer Maschine setzen Sie sich bitte mit Ihrer zustän‐ digen SICK-Niederlassung in Verbindung. 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 62: Technische Daten Sender
Die Versorgungsleitung darf nicht zum Anschließen von weiteren Lasten, mit Ausnahme des Senders, genutzt werden. B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 63: Gewichtstabelle
Sender r Empfänger 29,4 29,4 37,72 37,72 45,88 45,88 Toleranz: ± 50g 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 64: Maßzeichnungen
Abbildung 33: Maßzeichnung Sender und Empfänger, 2 Strahlen, Strahlab‐ stand 500 mm B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 65: Maßzeichnung Sender Und Empfänger, 3 Strahlen, Strahlabstand 400 Mm
143.1 Abbildung 34: Maßzeichnung Sender und Empfänger, 3 Strahlen, Strahlabstand 400 mm 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... - Seite 66 Abbildung 35: Maßzeichnung Sender und Empfänger, 4 Strahlen, Strahlab‐ stand 300 mm B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 67: Bestelldaten
1097717 EXS-06D0250A020 1097716 EXE-06D0250A020 1097720 EXS-09D0340A020 1097719 EXE-09D0340A020 1097723 EXS-12D0430A020 1097722 EXE-12D0430A020 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 68: Zubehör
FlexFix-Halterung mit Abstandhalter 21,8 10,2 Abbildung 36: Maßbild der FlexFix-Halterung mit Abstandhalter (2074627) B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 69: Ausrichthalterung
Folgendes Zubehör ist nur außerhalb des explosionsgefährdeten Bereichs einsetzbar Tabelle 18: Bestelldaten Ausrichthilfe Artikel Artikelnummer Laser-Ausrichthilfe AR60 1015741 Adapter 2074849 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 70: Umlenkspiegel
PNS75-064 1019416 PNS75-094 1019418 1240 1200 PNS75-124 1019420 1540 1500 PNS75-154 1019422 B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 71: Umlenkspiegel Pns125 - Bestelldaten
Tabelle 23: Bestelldaten Prüfstäbe Artikel Artikelnummer Prüfstab 30 mm 2022602 Prüfstabhalter 2052249 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 72: Anhang
Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.“). B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 73: Hinweis Zu Angegebenen Normen
IEC 62061 GB 28526 ISO 13849-1 GB/T 16855.1 ISO 13855 GB/T 19876 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 74: Checkliste Für Die Erstinbetriebnahme Und Inbetriebnahme
Umschalten auf eine andere Schutzeinrichtung ein eingeleiteter Gefahr bringender Zustand gestoppt? B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 75: Abbildungsverzeichnis
36. Maßbild der FlexFix-Halterung mit Abstandhalter (2074627)........ 68 37. Maßbild der Ausrichthalterung (2072525)...............69 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten... -
Seite 76: Tabellenverzeichnis
22. Bestelldaten Umlenkspiegel PNS125............... 71 23. Bestelldaten Prüfstäbe....................71 24. Hinweis zu angegebenen Normen................73 B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten... - Seite 77 TABELLENVERZEICHNIS 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
- Seite 78 TABELLENVERZEICHNIS B E T R I E B S A N L E I T U N G | deTem4 Core Ex 8022874/16LY/2020-04-27 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 79 TABELLENVERZEICHNIS 8022874/16LY/2020-04-27 | SICK B E T R I E B S A N L E I T U N G | deTem4 Core Ex Irrtümer und Änderungen vorbehalten...
