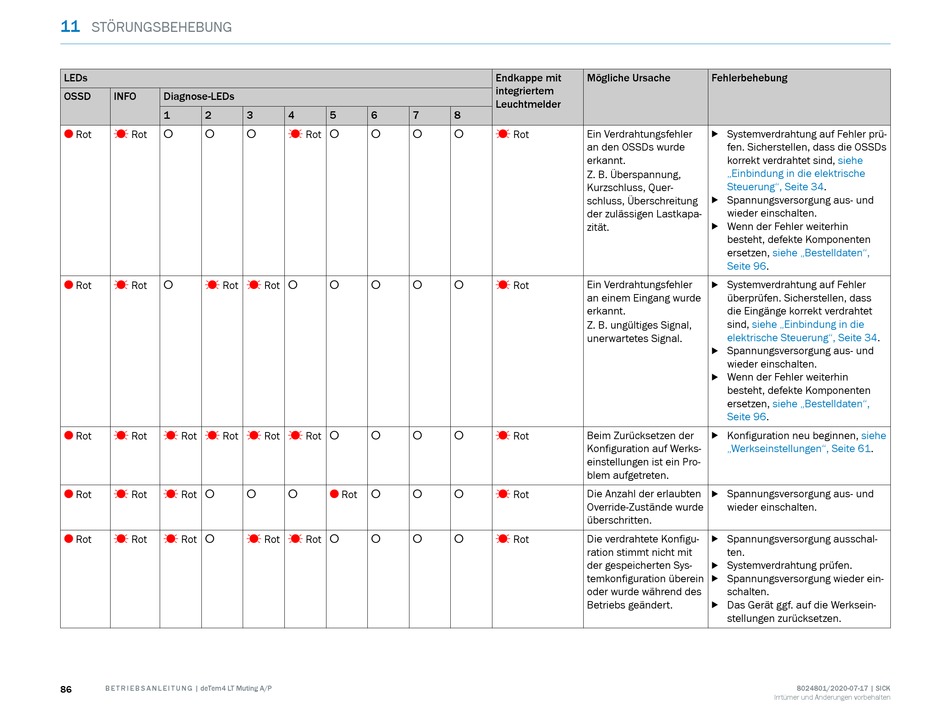

STÖRUNGSBEHEBUNG
LEDs
OSSD INFO Diagnose-LEDs
1 2
Rot Rot
O Ö o o
Rot Rot Rot
O Ö o Ö
O Rot Ö Rot Ö Rot Ö Rot
Rot Rot Rot o
O Ö Ö
Rot Rot Rot o
O Ö Ö
86 B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
3 4 5 6 7
Rot o
o Ö o o
Rot o
Ö o o o
Ö Rot Ö Rot o o o
Rot
o o O o o
Rot Rot o
Ö Ö o o
Endkappe mit Mögliche Ursache
integriertem
Leuchtmelder
8
Ein Verdrahtungsfehler
Rot
o Ö
an den OSSDs wurde
erkannt.
Z. B. Überspannung,
Kurzschluss, Quer‐
schluss, Überschreitung
der zulässigen Lastkapa‐
zität.
Ein Verdrahtungsfehler
Rot
o Ö
an einem Eingang wurde
erkannt.
Z. B. ungültiges Signal,
unerwartetes Signal.
Beim Zurücksetzen der
o Ö Rot
Konfiguration auf Werks‐
einstellungen ist ein Pro‐
blem aufgetreten.
Rot Die Anzahl der erlaubten
o Ö
Override-Zustände wurde
überschritten.
Rot Die verdrahtete Konfigu‐
o Ö
ration stimmt nicht mit
der gespeicherten Sys‐
temkonfiguration überein
oder wurde während des
Betriebs geändert.
Fehlerbehebung
b Systemverdrahtung auf Fehler prü‐
fen. Sicherstellen, dass die OSSDs
korrekt verdrahtet sind, siehe
„Einbindung in die elektrische
Steuerung", Seite 34.
b Spannungsversorgung aus- und
wieder einschalten.
b Wenn der Fehler weiterhin
besteht, defekte Komponenten
ersetzen, siehe „Bestelldaten",
Seite 96.
b Systemverdrahtung auf Fehler
überprüfen. Sicherstellen, dass
die Eingänge korrekt verdrahtet
sind, siehe „Einbindung in die
elektrische Steuerung", Seite 34.
b Spannungsversorgung aus- und
wieder einschalten.
b Wenn der Fehler weiterhin
besteht, defekte Komponenten
ersetzen, siehe „Bestelldaten",
Seite 96.
b Konfiguration neu beginnen, siehe
„Werkseinstellungen", Seite 61.
b Spannungsversorgung aus- und
wieder einschalten.
b Spannungsversorgung ausschal‐
ten.
b Systemverdrahtung prüfen.
b Spannungsversorgung wieder ein‐
schalten.
b Das Gerät ggf. auf die Werksein‐
stellungen zurücksetzen.
