MultiSystem 4010
Betriebsanleitung

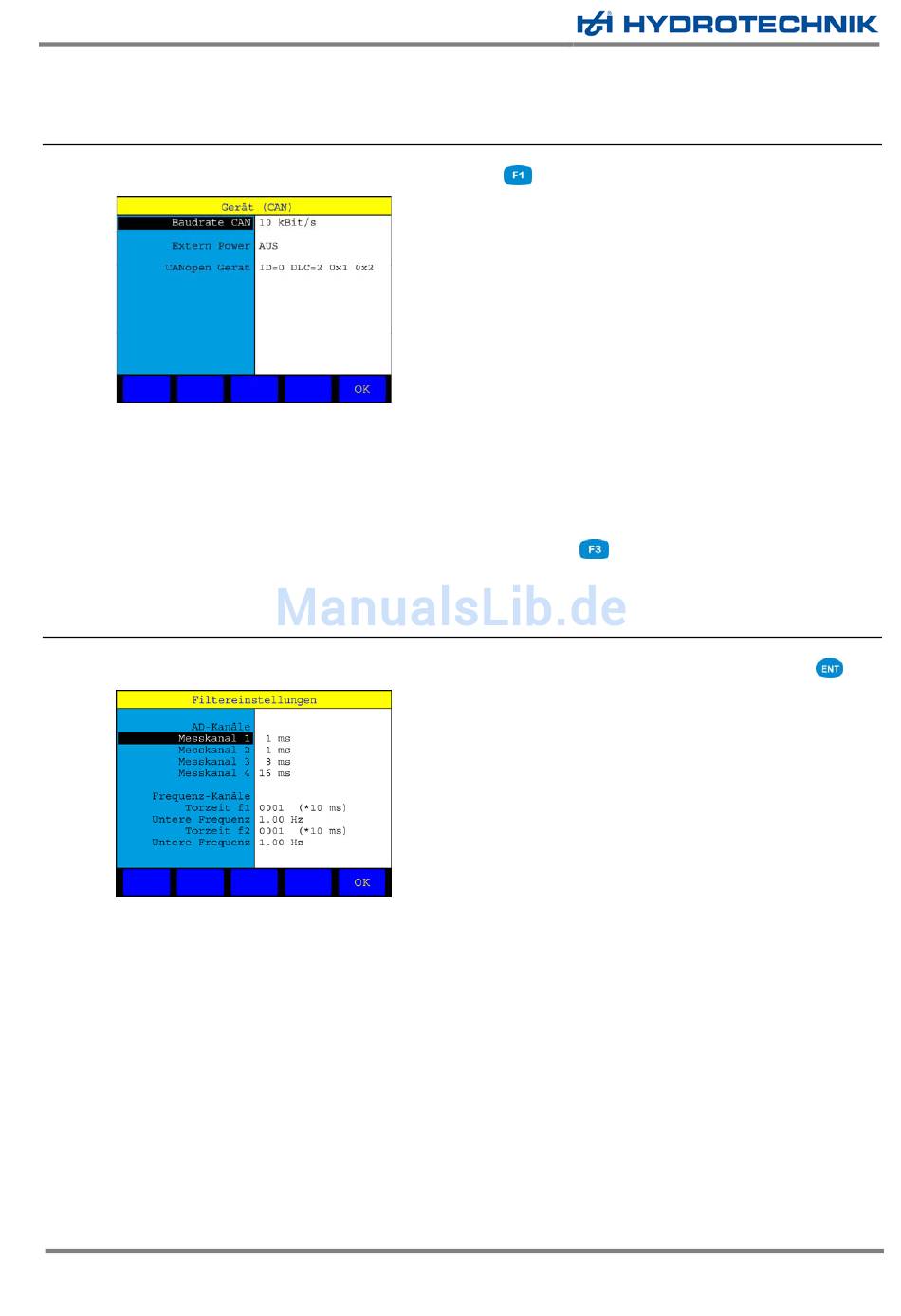

6.10.1.
CAN Einstellungen
Öffnen Sie das Untermenü „Gerät" und drücken Sie
Hier können Sie Parameter der optionalen CAN Funktion einstellen:
Baudrate CAN
Extern Power
CANopen Gerät
6.10.2.
Filtereinstellungen
Markieren Sie im Menü der Geräteeinstellungen die Option „Filterparameter" und drücken Sie
Hier stehen verschiedene Software-Filter zur Verfügung:
Filter der analogen Eingangskanäle (AD-Kanäle)
Die analogen Eingangskanäle werden mit 1 ms abgetastet. Durch die Einstellung eines AD-Filters
wird aus mehreren Messwerten der Mittelwert gebildet und so das Eingangssignal geglättet. Sie
können wählen zwischen „1 ms" (keine Glättung) und „2/4/8/16 ms" (Mittelwertbildung aus 2/4/8/16
Messwerten). Bei „16 ms" liefert der Kanal dann alle 16 ms einen neuen Messwert.
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch
wählen Sie die Daten-Übertragungsgeschwindigkeit des CAN-Bus aus; diese muss
bei allen Teilnehmern identisch sein, damit die Kommunikation klappt
wählen Sie ob eine Stromversorgung über die CAN Schnittstelle des Messgerätes
erfolgen soll
markieren Sie diese Zeile und drücken Sie
Bus zu senden
:
um den Start-Befehl in den CAN-
:
Seite 46 von 50
