MultiSystem 4010
Betriebsanleitung
Messung x
Ausgabe
Grafik y=f(t)
Tabelle
Statistik
Kanäle/Darstellung
Skalierungs-Art
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch

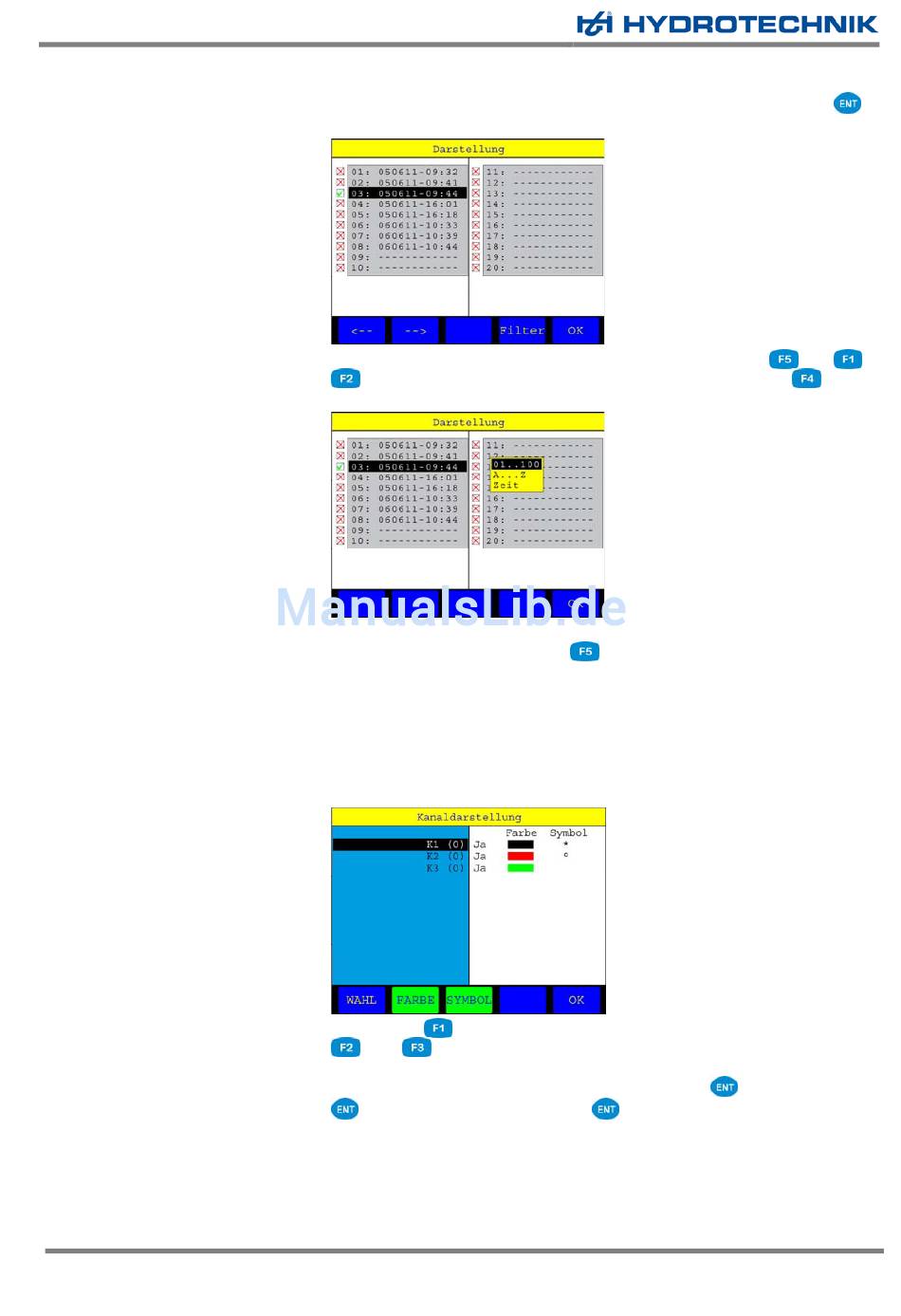

hier wird die Messreihe angezeigt, die dargestellt wird; drücken Sie
um eine andere auszuwählen:
Markieren Sie die gewünschte Messreihe und drücken Sie
können Sie in der Liste zurück / vor blättern. Drücken Sie
Liste der Messreihen zu sortieren:
Markieren Sie eine Sortieroption (numerisch, alphabetisch,
Aufnahmezeit) und drücken Sie
wählen Sie eine der drei Darstellungsarten:
die Messdaten werden als Liniendiagramm zur Basis Zeit dargestellt
die Messdaten werden tabellarisch dargestellt
es werden statistische Informationen über die Messdaten angezeigt
hier können Sie die Kanäle auswählen, die dargestellt werden sollen,
sowie die Art und Weise der Darstellung einstellen:
drücken Sie
um den Kanal darzustellen („Ja") oder nicht; drücken Sie
bzw.
um die Darstellung von Farbe bzw. Symbol ein- oder
auszuschalten; bei grüner Tastendarstellung ist die Funktion
eingeschaltet; markieren Sie einen Kanal, drücken
und anschließend das Symbol
wählen Sie zwischen automatischer und manueller Skalierung; bei
manueller Skalierung können Sie für jeden Kanal den Bereich angeben,
der dargestellt werden soll:
.
, wählen die Farbe
Seite 40 von 50
. Mit
/
um die
