MultiSystem 4010
Betriebsanleitung
6.4.6.

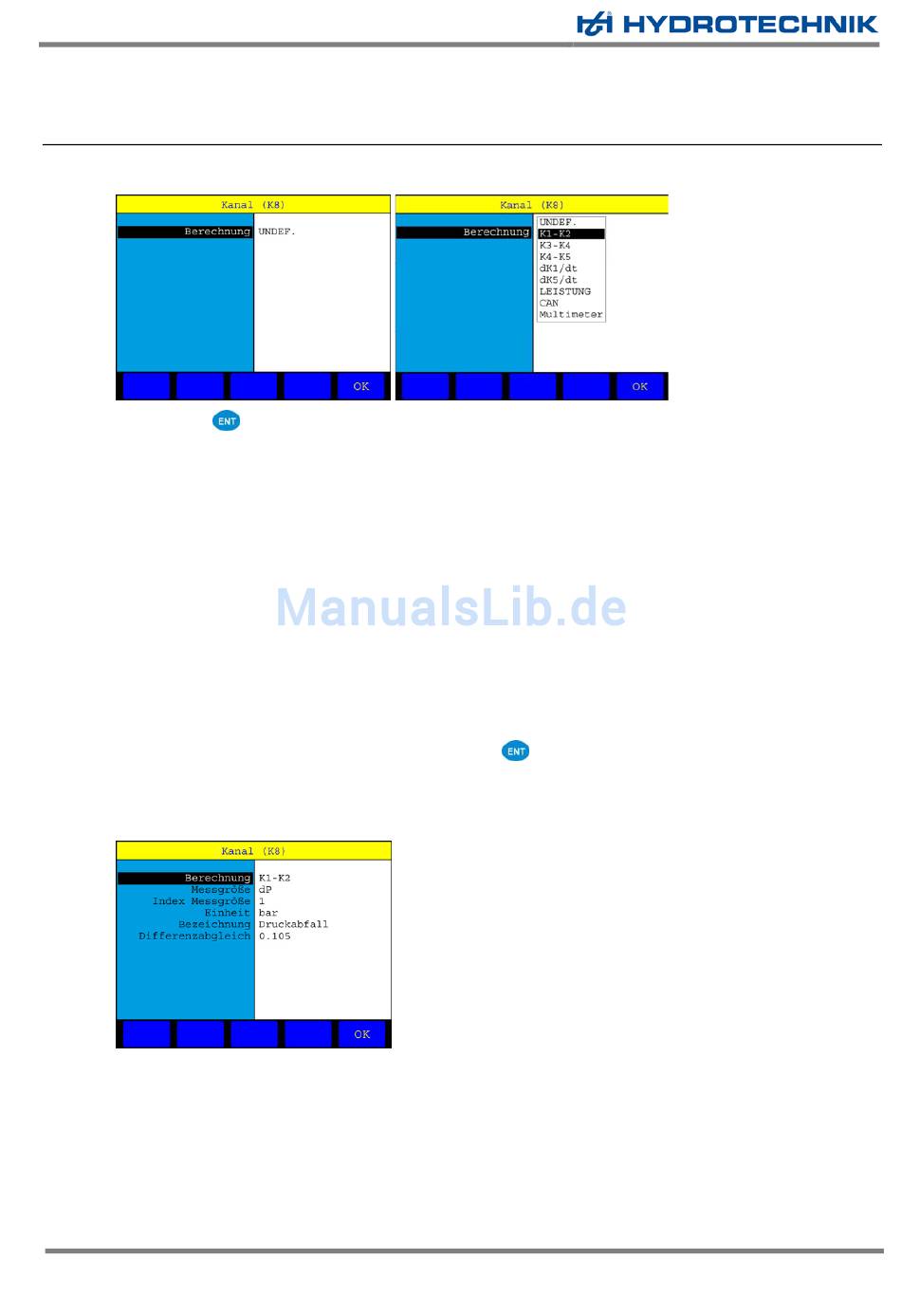

Freie Kanäle (K8 ... K12)
Diese Kanäle können für Berechnungen eingesetzt, oder als CAN-Kanäle (Option) verwendet werden.
Drücken Sie
UNDEF.
K1-K2
K3-K4
K4-K5
dK1/dt
dK5/dt
LEISTUNG
CAN
Multimeter
Markieren Sie eine Funktion und bestätigen Sie mit
weitere Einstellungen angezeigt.
Einstellungen bei den Funktionen „Kx-Ky" und „LEISTUNG"
Definieren Sie hier diese Einstellungen:
Messgröße
Index Messgröße
Einheit
Bezeichnung
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch
und wählen Sie eine der angebotenen Funktionen:
Kanal wird nicht verwendet
es wird die Differenz der Messwerte von Kanal 1 und Kanal 2 gebildet
es wird die Differenz der Messwerte von Kanal 3 und Kanal 4 gebildet
es wird die Differenz der Messwerte von Kanal 4 und Kanal 5 gebildet
bildet die erste Ableitung der Messwerte von Kanal 1
bildet die erste Ableitung der Messwerte von Kanal 5
berechnet nach der Formel „K1 x K5 / 600" die hydraulische Leistung; auf Kanal 1
wird dabei der Druck p in bar und auf Kanal 5 der Durchfluss Q in l/min gemessen
dem Kanal wird ein Signal aus einem angeschlossenen CAN-Bus zugewiesen
(Option)
dem Kanal wird das Signal eines Multimeters zugewiesen, das an das Messgerät
angeschlossen ist
geben Sie die Messgröße an, die aus der Berechnung resultiert
bei mehreren gleichen Messgrößen geben Sie hier eine Indexzahl ein
oder belassen die automatisch vergebene Indexzahl
geben Sie die aus der Berechnung resultierende Maßeinheit ein
vergeben Sie eine Bezeichnung
. Je nach ausgewählter Funktion werden
Seite 29 von 50
