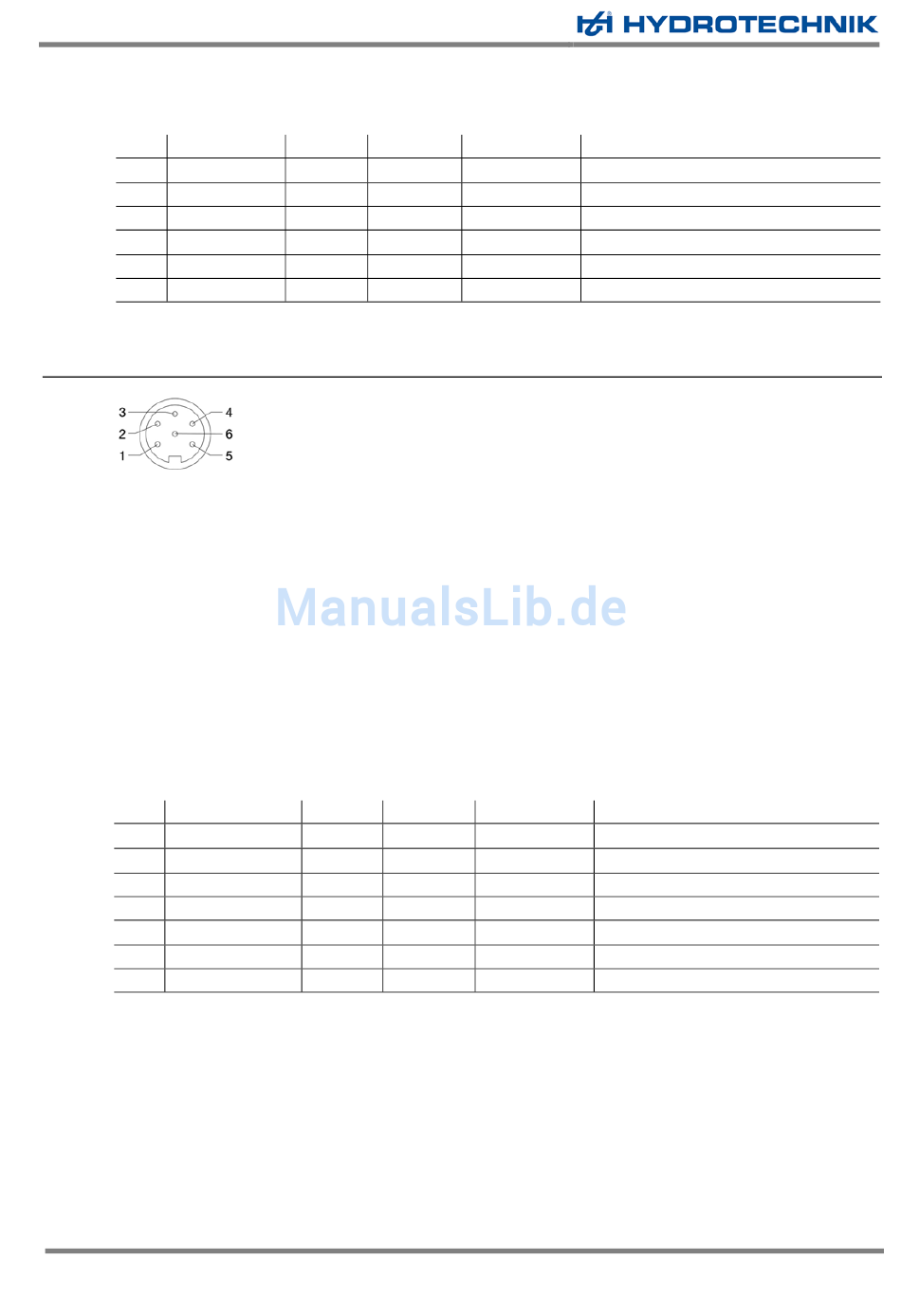

MultiSystem 4010
Betriebsanleitung
Pin-Belegung
Pin
Funktion
1
Signal I [mA]
2
Masse
3
Ub*
4
Signal U [V]
5
Schirm
6
ISDS
Ub*: Versorgungsspannung bei Netzbetrieb 24 V; bei Akkubetrieb nur Akkuspannung – 1V
3.2.2.
Kombieingang Analog / Frequenz (K4)
Signaleingang
Auflösung
Messrate
Filterfunktion
Anschluss
Schutzart
Fehlergrenzen
Linearitätsfehler
Temp.koeffizient
Pin-Belegung
Pin
Funktion
1
1
Signal I [mA]
2
1
Frequenzsignal
2
Masse
3
Ub*
4
Richtungssignal
5
Schirm
6
ISDS
Ub*:
Versorgungsspannung bei Netzbetrieb 24 V; bei Akkubetrieb nur Akkuspannung – 1V
1:
Kanal auf Analogmessung gestellt
2:
Kanal auf Frequenzmessung gestellt
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch
Ri.
Ci.
50 Ω
100 nF
22 nF
11 kΩ
umschaltbar Analog-/Frequenzeingang; wählbar 0 ... 20 mA / 4 ... 20 mA
f-Eingang (0,25 Hz ... 5 kHz m.R., 0,25 Hz ... 20 kHz o.R.), Signalart PNP
12-Bit Analog/Digitalwandler
1 ms (1 kHz)
Eingangsfilter 5 kHz
6 pol. Gerätedose
IP40
≤ ±0,2 % vom Endwert (analog) / ≤ ±0,05 % vom Messwert (Frequenzkanal)
≤ ±0,1 % vom Endwert (analog) / entfällt (Frequenzkanal)
≤ 0,1 % pro 10 °C (analog) / entfällt (Frequenzkanal)
Ri.
Ci.
50 Ω
100 nF
1 nF
4,75 kΩ
1 nF
4,75 kΩ
Begrenzung
Schutzart
5,6 V DC
Transildiode
100 mA
Strombegrenzung
Transildiode
Begrenzung
Schutzart
5,6 V DC
Transildiode
36 V DC
VDR Transildiode
100 mA
Strombegrenzung
36 V DC
VDR Transildiode
Seite 8 von 50
