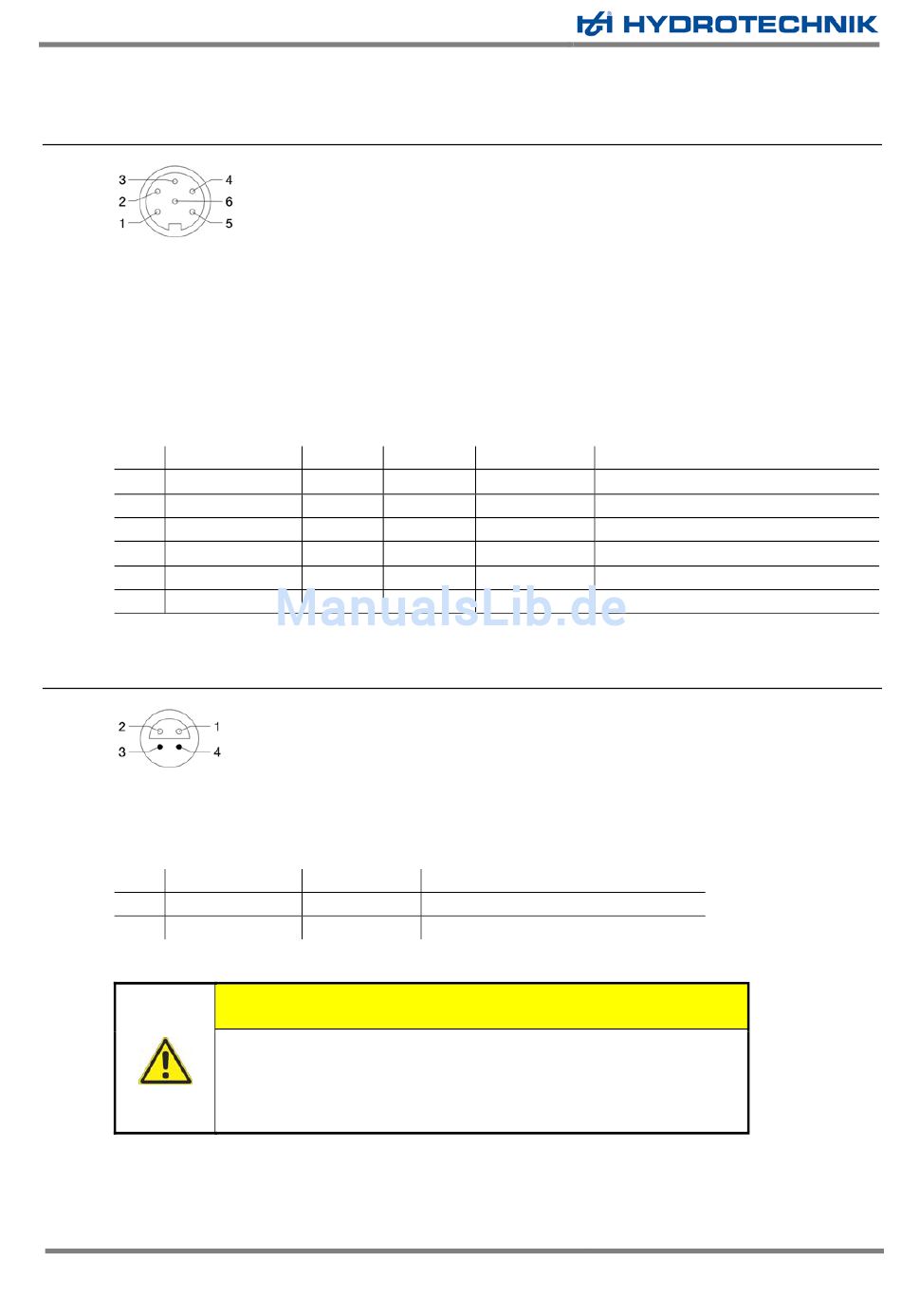

MultiSystem 4010
Betriebsanleitung
3.2.3.
Frequenz-/Zählereingang (K5)
Signaleingang
Anschluss
Schutzart
Fehlergrenzen
Pin-Belegung
Pin
Funktion
1
Frequenzsignal
2
Masse
3
Ub*
4
Richtungssignal
5
Schirm
6
ISDS
Ub*: Versorgungsspannung bei Netzbetrieb 24 V; bei Akkubetrieb nur Akkuspannung – 1V
3.2.4.
Digitaler Triggereingang (K6)
Stifte des digitalen Ein-/Ausganges. Der Triggereingang ist galvanisch getrennt.
Pin-Belegung
Pin
Funktion
3
Signal*
4
Masse
*: 1 mA Konstantstrom
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch
5 ... 30 VDC, 0,25 Hz ... 5 kHz m.R., 0,25 Hz ... 20 kHz o.R.,
Signalart PNP und NPN
6 pol. Gerätedose
IP40
≤ ±0,05 % vom Messwert
Ri.
4,75 kΩ
4,75 kΩ
Begrenzung
33 V DC
Achtung
Schäden am Gerät möglich!
Dieser Eingang darf nicht direkt an induktive Verbraucher (z.B. Spule
eines Magnetventiles) angeschlossen werden. Ansonsten kann es zu
Schäden am Gerät kommen.
Ci.
Begrenzung
1 nF
36 V DC
100 mA
1 nF
36 V DC
Schutzart
VDR Transildiode
Schutzart
VDR Transildiode
PTC
VDR Transildiode
Seite 9 von 50
