EV Charge Control Basic
S1/DIP 1 = OFF
EV-CC-AC1-M3-CBC-...,
Anschluss Fall B
230 V
L, L1-L3
44 / 70
PHOENIX CONTACT
7.7 Ladeschütz-Überwachung
Ladestation mit Infrastruktur-Ladedose
Die Verriegelung erfolgt, wenn ein Fahrzeug erkannt wird.
Der Ladevorgang startet, wenn die Verriegelungsrückmeldung erkannt wird und Status C
vorliegt.
Die Ladesteuerung geht in einen Fehlerzustand, wenn nach Beendigung des Ladevor-
gangs und dem Abschalten des Ladeschützes kein korrespondierendes Signal am Eingang
CCR erkannt wird.

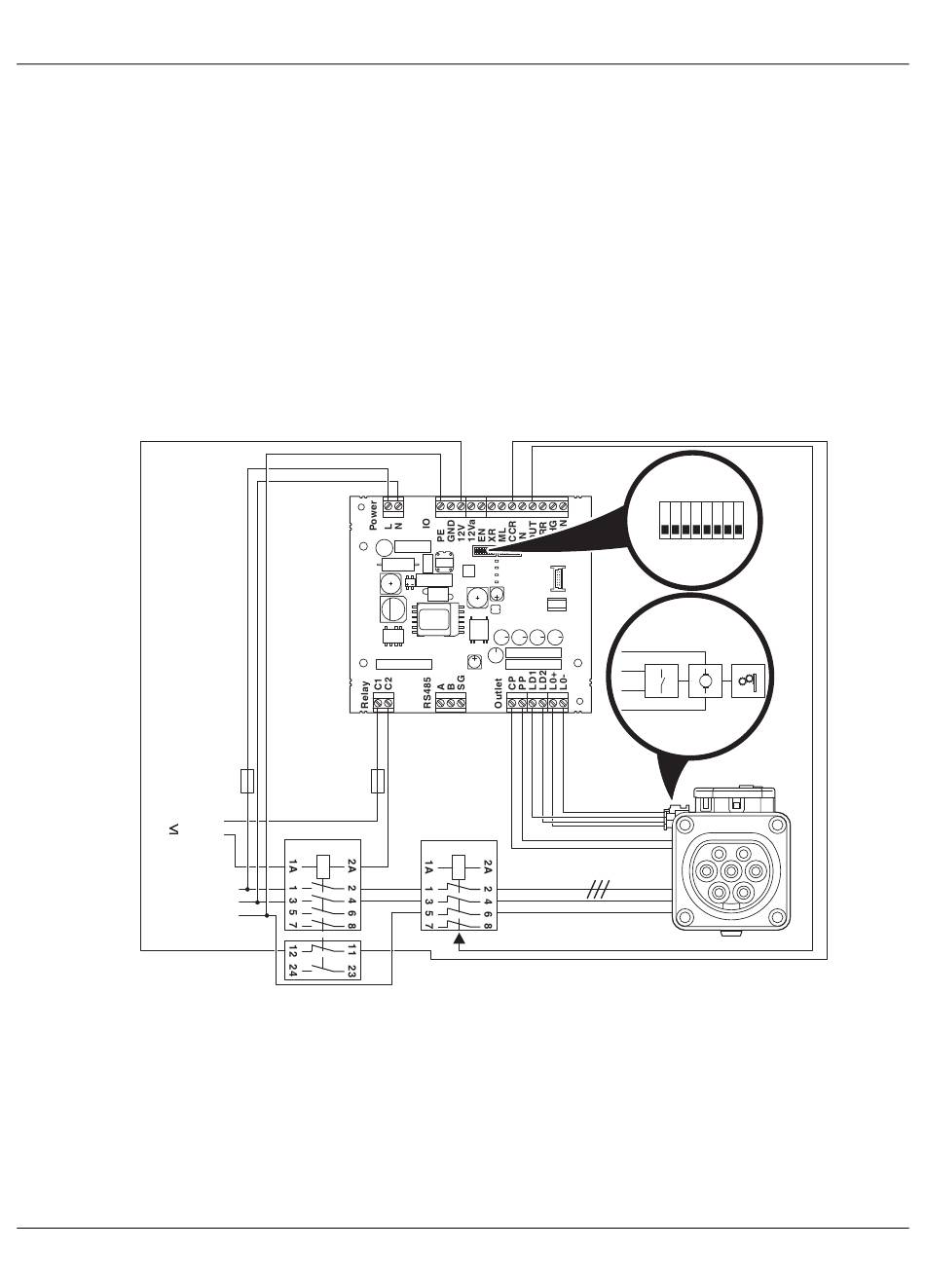

Bild 7-8 Anschlussbeispiel 7
N
PE
S1
S1 S2
PWR
CON
ERR
CHR
RD
GN
YE
BN
1
0
M
EV-T2M3SE12-3AC...
106377_de_05
