Inbetriebnahme

106377_de_05
WARNUNG: Gefährliche Berührungsspannung!
Aufbau und Inbetriebnahme dürfen nur von qualifiziertem Personal ausgeführt
werden, das mit den notwendigen Sicherheitsmaßnahmen vertraut ist.
Halten Sie die entsprechenden Anforderungen zum Aufbau und Inbetriebnahme einer
Ladeinfrastruktur, insbesondere die geltenden Sicherheitsbestimmungen ein.
ACHTUNG: Elektrostatische Entladung!
Das Gerät enthält Bauelemente, die durch elektrostatische Entladung beschädigt
oder zerstört werden können. Beachten Sie beim Umgang mit dem Gerät die not-
wendigen Sicherheitsmaßnahmen gegen elektrostatische Entladung (ESD) nach
IEC 61340-5-1.
4.1

Abmessungen

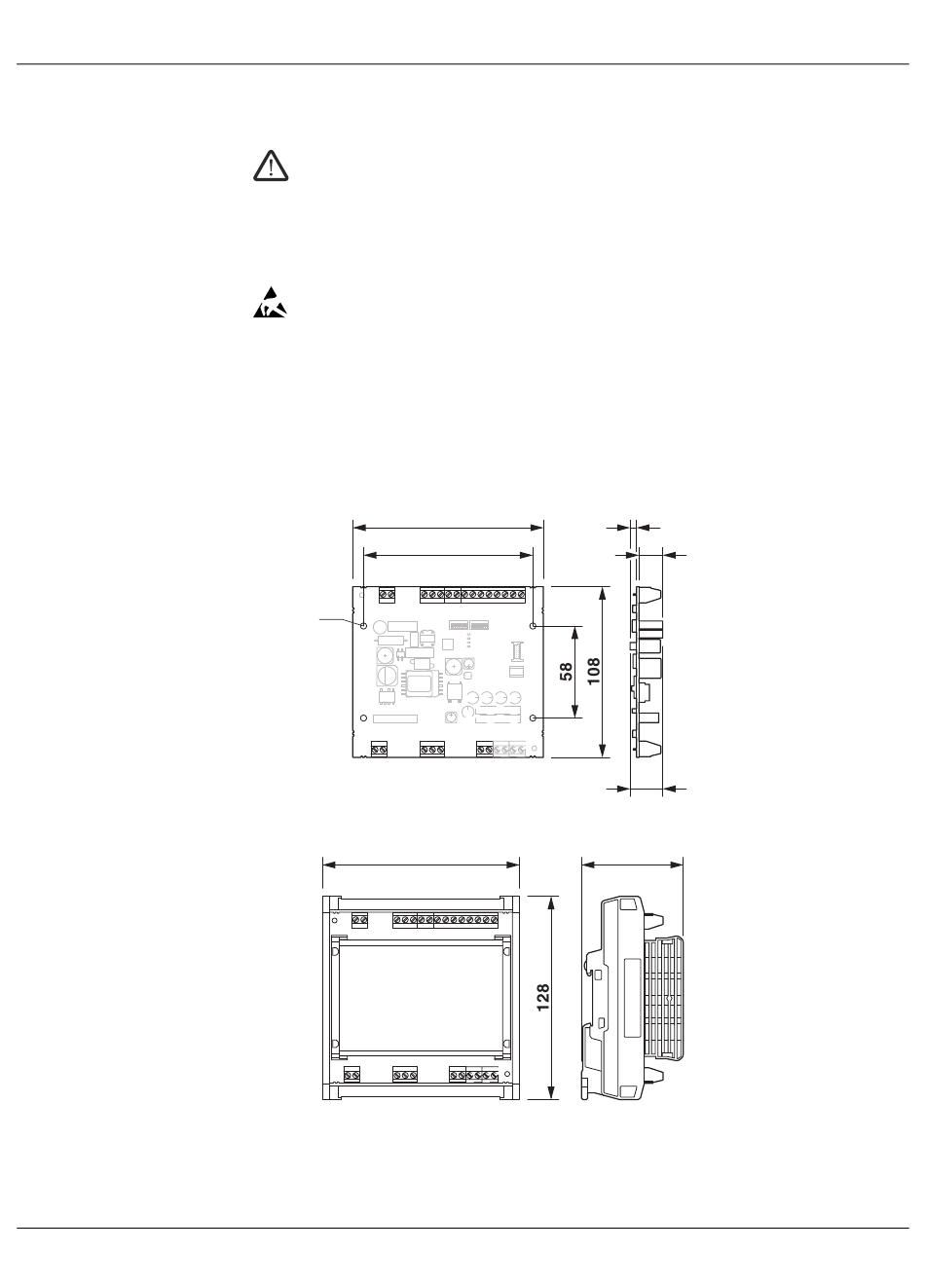

Bild 4-1 Abmessungen EV-CC-...-PCB
Ø4
Bild 4-2 Abmessungen EV-CC-...-HS
124
4,1
120
107
Inbetriebnahme
15
20,6
64
