Phoenix Contact EV Charge Control Basic EV-CC-AC1-M3-CBC-SER-HS Anwenderhandbuch Seite 13

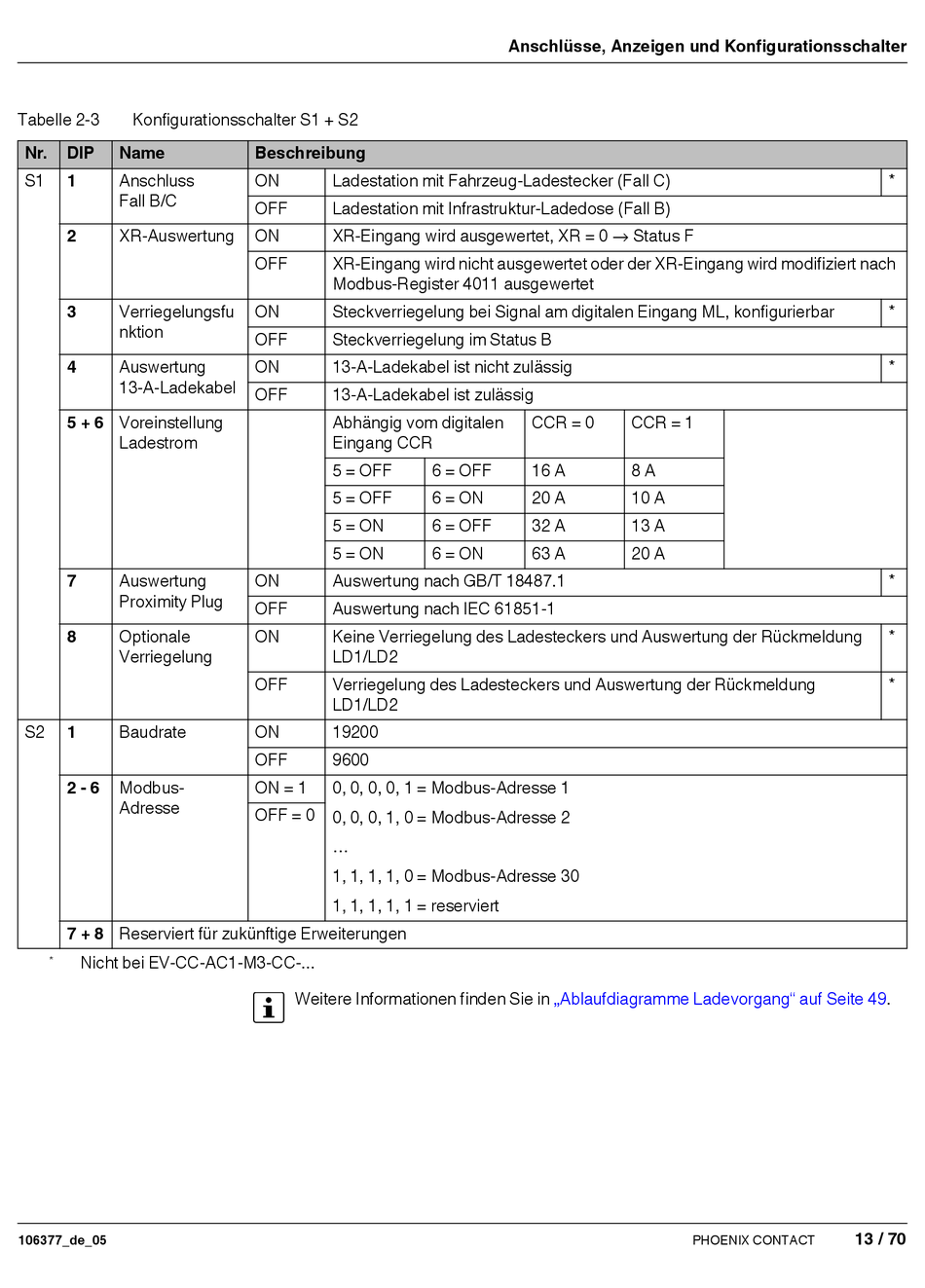

Tabelle 2-3 Konfigurationsschalter S1 + S2
Nr. DIP Name
S1 1 Anschluss
Fall B/C
2 XR-Auswertung
3 Verriegelungsfu
nktion
4 Auswertung
13-A-Ladekabel
5 + 6 Voreinstellung
Ladestrom
7 Auswertung
Proximity Plug
8 Optionale
Verriegelung
S2 1 Baudrate
2 - 6 Modbus-
Adresse
7 + 8 Reserviert für zukünftige Erweiterungen
Nicht bei EV-CC-AC1-M3-CC-...
*
106377_de_05
Beschreibung
ON Ladestation mit Fahrzeug-Ladestecker (Fall C)
OFF Ladestation mit Infrastruktur-Ladedose (Fall B)
ON XR-Eingang wird ausgewertet, XR = 0  Status F
OFF XR-Eingang wird nicht ausgewertet oder der XR-Eingang wird modifiziert nach
Modbus-Register 4011 ausgewertet
ON Steckverriegelung bei Signal am digitalen Eingang ML, konfigurierbar
OFF Steckverriegelung im Status B
ON 13-A-Ladekabel ist nicht zulässig
OFF 13-A-Ladekabel ist zulässig
Abhängig vom digitalen
Eingang CCR
5 = OFF
5 = OFF
5 = ON
5 = ON
ON Auswertung nach GB/T 18487.1
OFF Auswertung nach IEC 61851-1
ON Keine Verriegelung des Ladesteckers und Auswertung der Rückmeldung
LD1/LD2
OFF Verriegelung des Ladesteckers und Auswertung der Rückmeldung
LD1/LD2
ON 19200
OFF 9600
ON = 1 0, 0, 0, 0, 1 = Modbus-Adresse 1
OFF = 0
0, 0, 0, 1, 0 = Modbus-Adresse 2
...
1, 1, 1, 1, 0 = Modbus-Adresse 30
1, 1, 1, 1, 1 = reserviert
Weitere Informationen finden Sie in
Anschlüsse, Anzeigen und Konfigurationsschalter
CCR = 0
6 = OFF 16 A
6 = ON 20 A
6 = OFF 32 A
6 = ON 63 A
„Ablaufdiagramme Ladevorgang" auf Seite
CCR = 1
8 A
10 A
13 A
20 A
