EV Charge Control Basic
18 / 70
PHOENIX CONTACT
4.2 Leiterplatte montieren (nur EV-CC-...-PCB)
WARNUNG: Gefährliche Berührungsspannung!
Stromschlag durch offenliegende spannungsführende Teile.
Nehmen Sie Montage der Leiterplatte nur vor, wenn das Gerät vom Netz getrennt ist.
Betreiben Sie das Gerät nur in einem Ladestationsgehäuse, das die geltenden An-
forderungen an Ladestationen erfüllt.
Für die Montage der Leiterplatte sind vier Bohrungen vorgesehen (Durchmesser 4 mm).
Halten Sie die notwendigen Luft- und Kriechstrecken zu leitfähigen Oberflächen ein.
4.3 Gehäuse montieren (nur EV-CC-...-HS)
WARNUNG: Gefährliche Berührungsspannung!
Stromschlag durch offenliegende spannungsführende Teile.
Nehmen Sie die Abdeckhaube nur ab, wenn das Gerät vom Netz getrennt ist.
Betreiben Sie das Gerät nur in einem Ladestationsgehäuse, das die geltenden An-
forderungen an Ladestationen erfüllt.

Abdeckhaube abnehmen

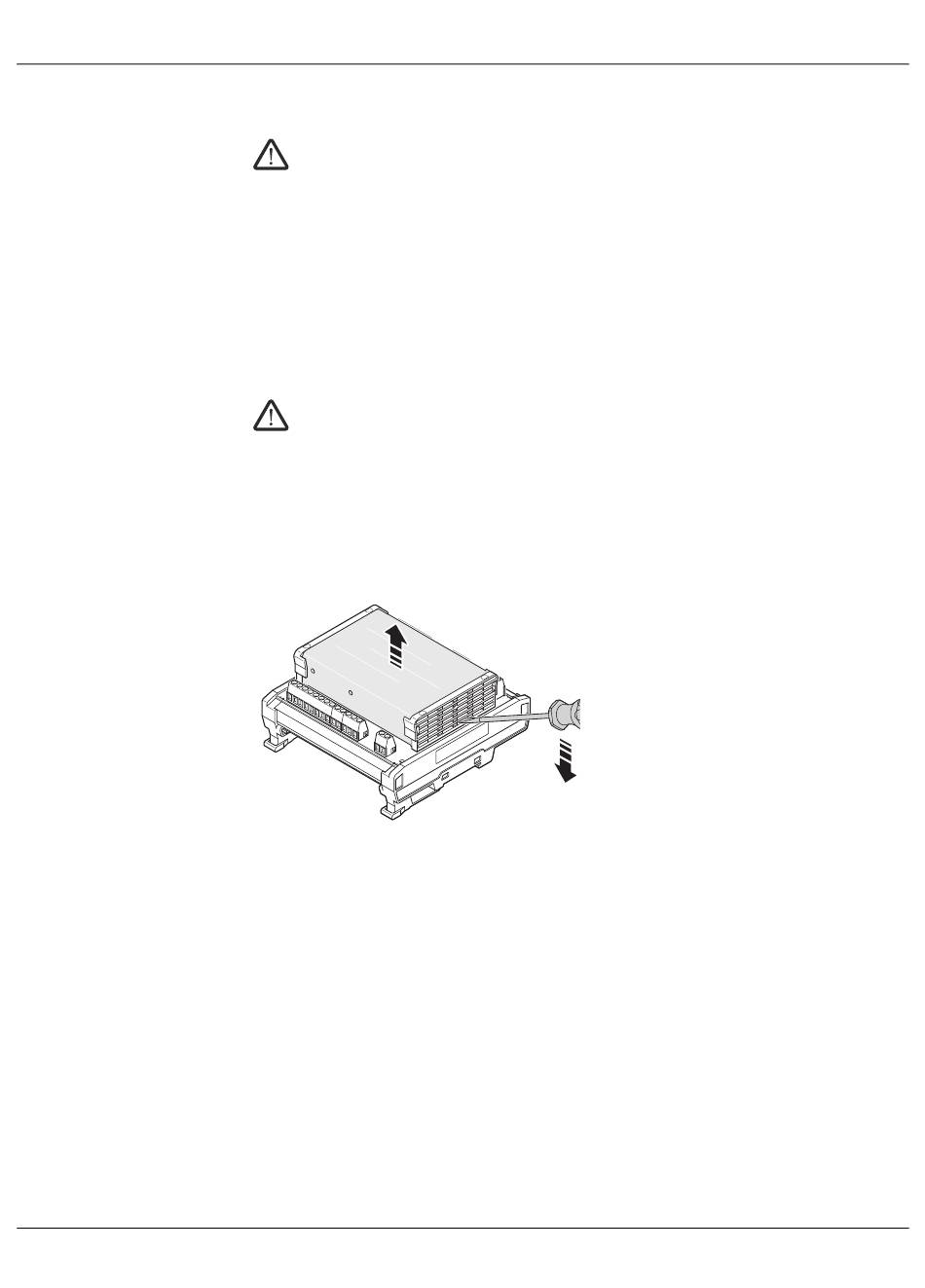

Bild 4-3 Abdeckhaube abnehmen
B
Die Abdeckhaube ist im Auslieferungszustand nicht verrastet. Sie müssen die Abdeck-
haube zur Konfiguration des Gerätes abnehmen.
• Um die verrastete Abdeckhaube abzunehmen, heben Sie das Seitenteil an. Setzen Sie
dazu einen Schraubendreher an der untersten Rille an.
A
106377_de_05
