7.4 Ladefreigabe mit lokaler Freigabe und Ver-
riegelung
Ladestation mit Infrastruktur-Ladedose
Steckverriegelung bei Signal am digitalen Eingang ML
Die Verriegelung erfolgt, wenn Schalter k1 geschlossen und ein Ladestecker erkannt wird.
Der Ladevorgang startet, wenn die Verriegelungsrückmeldung vorliegt, ein Fahrzeug an-
geschlossen wird und Status C vorliegt.

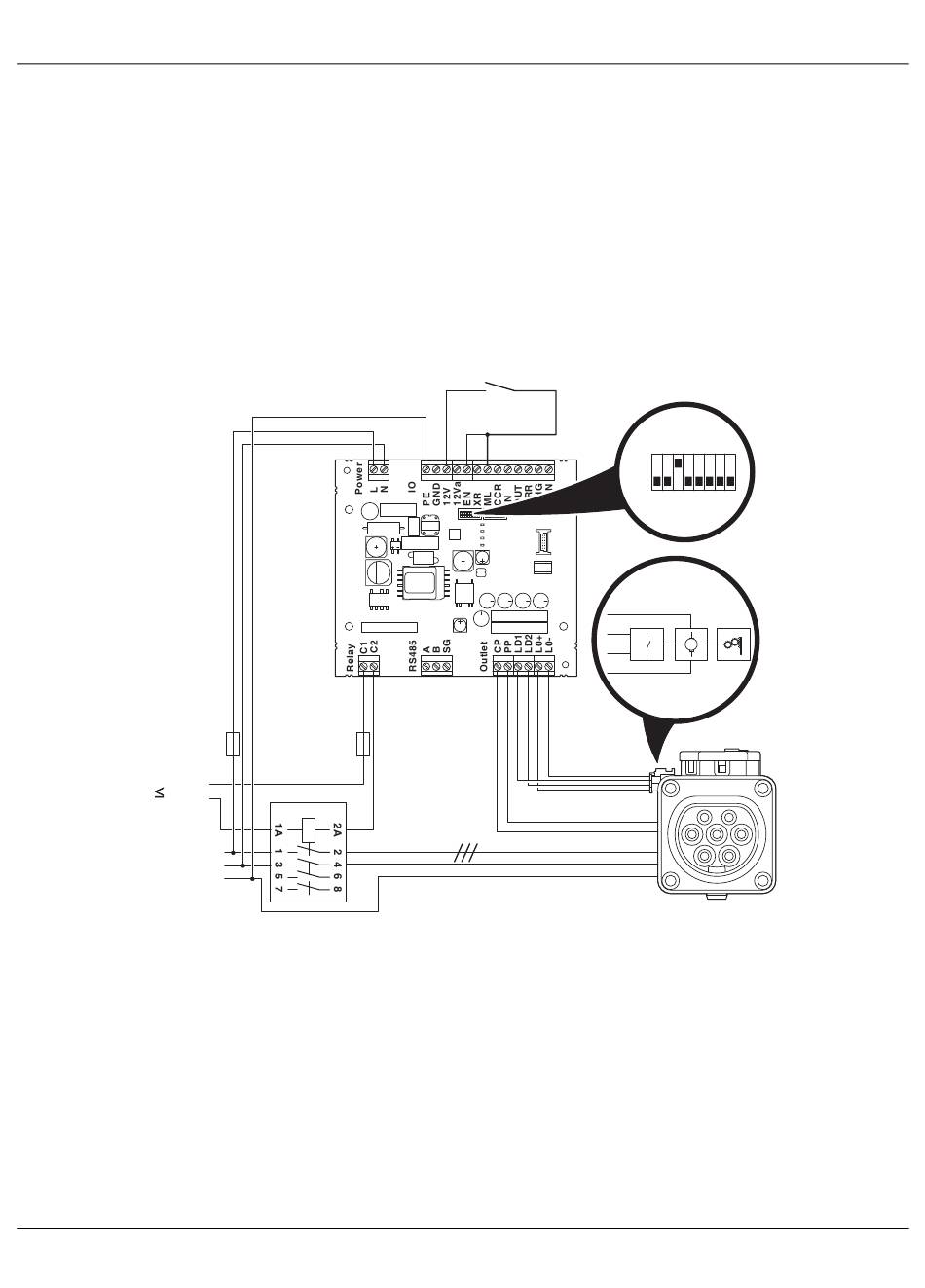

Bild 7-4 Anschlussbeispiel 4
