5 Signalkontakte und Ladeabläufe
106377_de_05
5.1

Proximity-Plug-Signal (PP)

Mit dem Proximity Plug wird ein Ladestecker in der Ladestation erkannt und dessen Strom-
tragfähigkeit ermittelt.

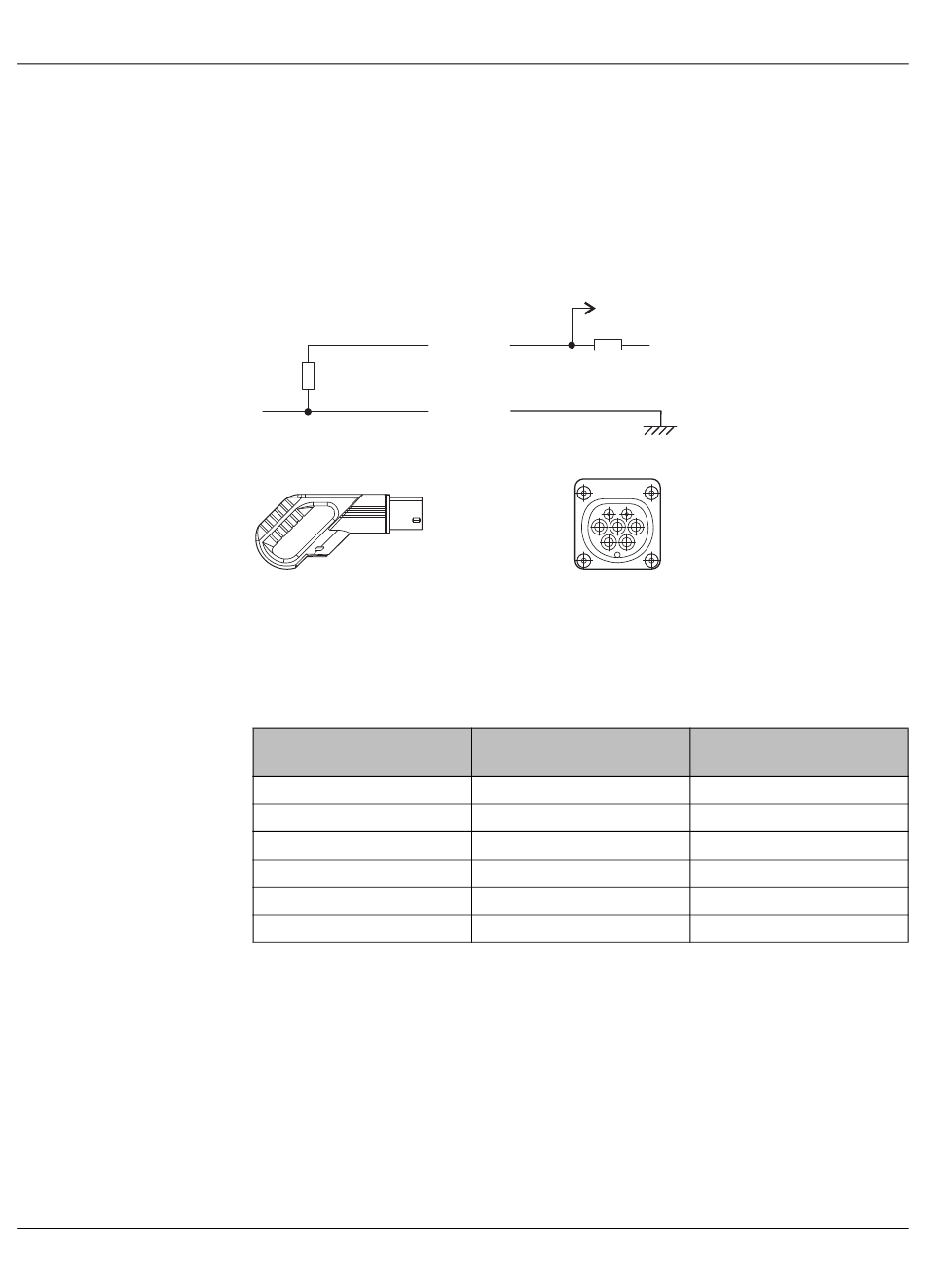

Bild 5-1

Beschaltung Proximity Plug (PP)

Rc
Die Stromtragfähigkeit wird nach IEC 61851-1 durch den Widerstand Rc gekennzeichnet.
Das Gerät misst über das Signal PP (Proximity Plug) den Widerstandswert und ermittelt
dadurch die Stromtragfähigkeit des angeschlossenen Ladekabels. Die Kodierung des zu-
lässigen Stroms zum Widerstandswert ist in IEC 61851-1 geregelt.
Tabelle 5-1 Kodierung des zulässigen Stroms zum Widerstandswert nach
IEC 61851-1
Widerstandswert Rc
nach Norm
–
100 Ω
220 Ω
680 Ω
1500 Ω
–
Auswertung des Signals PP nach GB/T 18487.1
Nach GB/T 18487.1 wird ein Ladestecker erkannt, wenn S1/DIP 7 auf ON gesetzt ist und
am Proximity Plug der Widerstandswert 0 Ω erkannt wird. Eine Kodierung der Stromtrag-
fähigkeit an der Ladestation ist nach GB/T 18487.1 nicht vorgesehen.
Proximity
Plug
PE

Toleranzbereich

< 75 Ω
75 Ω ... 150 Ω
150 Ω ... 330 Ω
330 Ω ... 1000 Ω
1000 Ω ... 2200 Ω
> 2200 Ω
Signalkontakte und Ladeabläufe
V+
Resultierende Stromtrag-
fähigkeit
Fehler
63 (70) A
32 A
20 A
13 A
0 A
