S1/DIP 1 = OFF
EV-CC-AC1-M3-CBC-...,
Anschluss Fall B
ILC 131 ETH/XC
Order-No.: 2701034
HW/FW: xx/xxx
FR
E
MAC Addr.: xx.xx.xx.xx
UL
FF
AUTOMATIONWORX
US
Q1
Q2
UM
Q3
Q4
MRESET
STOP
RUN / PROG
X1
RESET
PRG
LNK
ACT
X2
106377_de_05
7.5
Ladefreigabe über Modbus
Ladestation mit Infrastruktur-Ladedose
In Modbus-Register 4000 ist der Wert 3 eingetragen, Freigabe über Modbus-Register
20000.
Die Verriegelung erfolgt, wenn das Fahrzeug an der Ladestation erkannt wird und Status B
vorliegt.
Der Ladevorgang startet, wenn die Verriegelungsrückmeldung vorliegt und in Modbus-
Register 20000 der Wert 1 geschrieben wird.

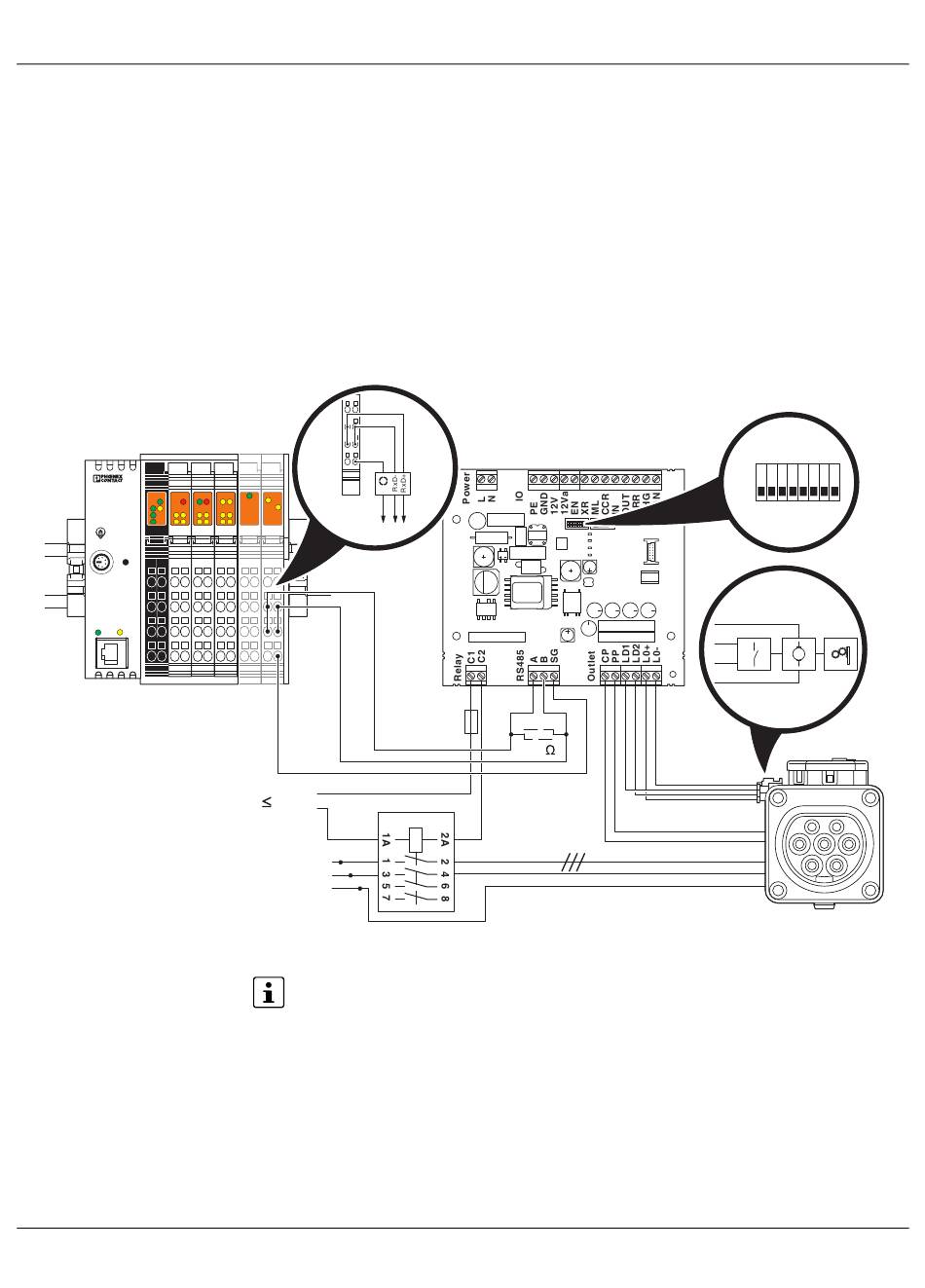

Bild 7-5
Anschlussbeispiel 5
2.1
1.1
1.2
2.2
1.3
2.3
1.4
2.4
D
RS-485
RxD
RDY FAIL
BSA PF
TxD
I1
I2
I5
I6
I3
I4
I7
I8
230 V
L, L1-L3
N
PE
Beachten Sie, dass die RS-485-Leitung an einer Stelle mit einem 120-Ohm-Wider-
stand terminiert werden muss.
SG B A
120
S1
S2
PWR
CON
ERR
CHR
RD
GN
YE
BN
EV-T2M3SE12-3AC...
PHOENIX CONTACT
Anschlussbeispiele
32 A
1
S1
0
M
41 / 70
