6.2 Eingänge
Die Eingänge sind als Spannungsteiler für eine Spannung von 0 V bis +15 V ausgelegt.
Über das Widerstandsnetzwerk fließt ein Strom von < 1 mA bei 12 V. Bei einer Spannung
von 0 V bis +3 V wird sicher eine logische 0 erkannt. Bei einer Spannung von +9 V bis +15 V
wird sicher eine logische 1 erkannt.

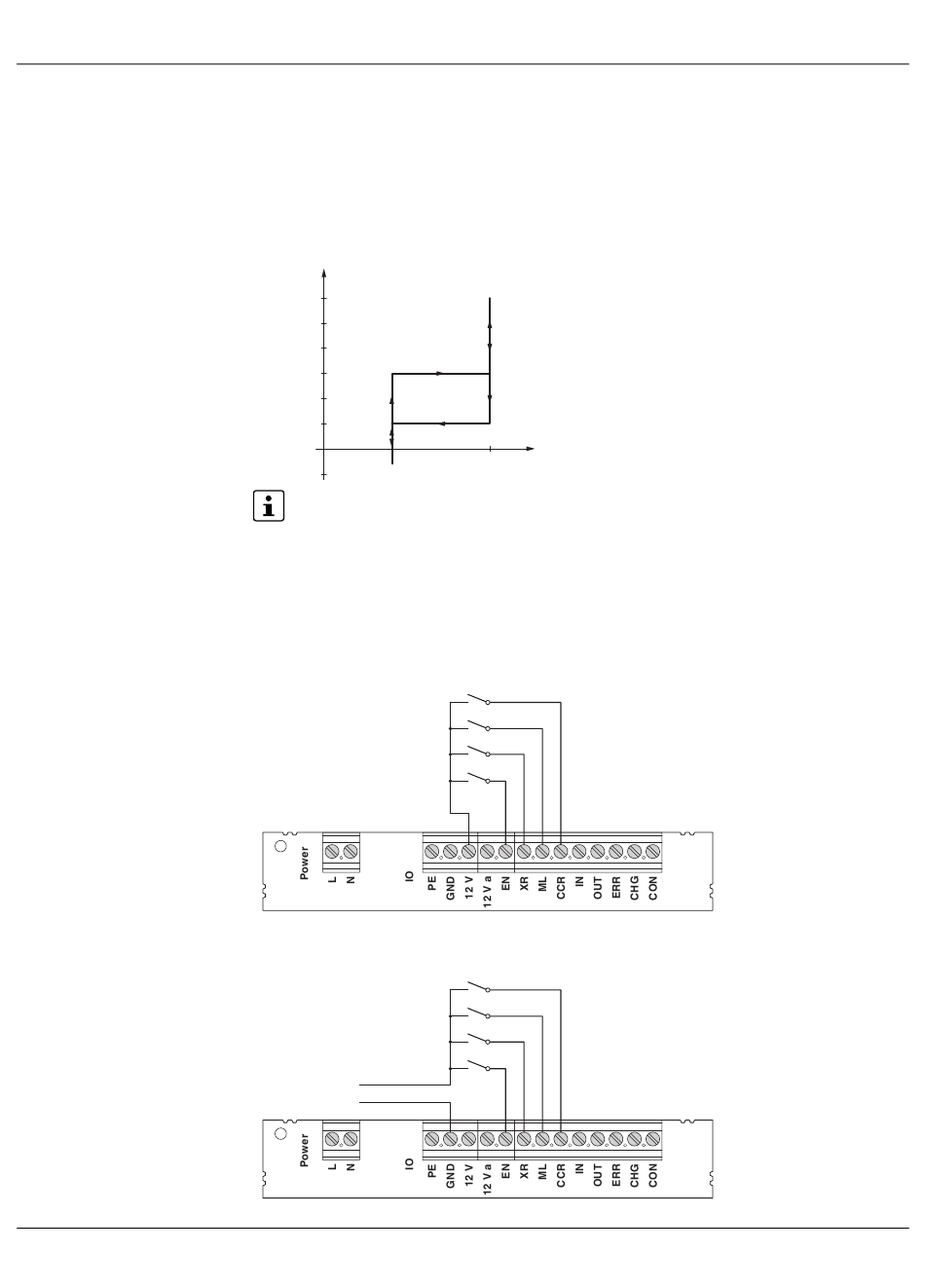

Bild 6-4 Zuordnung der logischen Zustände zu den Spannungen
V
18
15
12
9
6
3
0
3
Sie können die Funktion der digitalen Eingänge über Modbus/RTU konfigurieren.
Details finden Sie in
Die Beschaltungen der Eingänge sind nur Beispiele. Die Eingänge mit Schaltern können
sowohl von der internen Spannungsquelle gespeist werden als auch von einer externen
12-V-Spannungsquelle, die GND als gemeinsamen Bezugspunkt nutzt. Die Eingänge
können auch von einer externen, übergeordneten Steuerung mit 12-V-Ausgängen an-
gesteuert werden. Auch hier wird GND als gemeinsamer Bezugspunkt genutzt.
Bild 6-5 Eingänge an Schaltern mit interner Versorgung
Bild 6-6 Eingänge an Schaltern mit externer Versorgung
12 V DC
GND
1
„Modbus-Beschreibung" auf Seite
Beschaltung der Aus- und Eingänge
55.
