4.4

Auf Tragschiene montieren

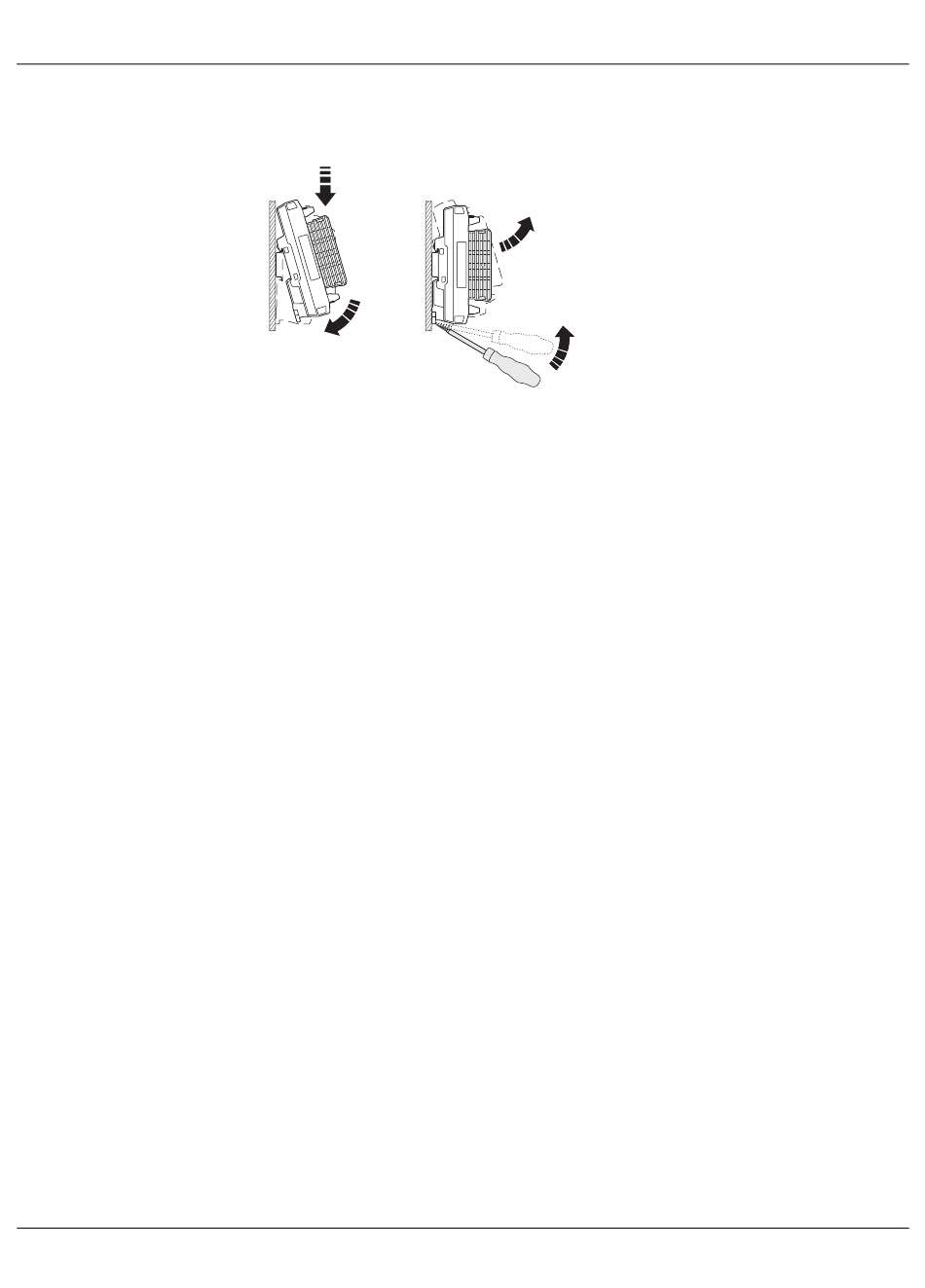

Bild 4-6

Montage/Demontage

A
Die Einbaulage auf der Tragschiene ist beliebig.
Auf Tragschiene montieren (A)
1. Setzen Sie das Gerät von oben auf die Tragschiene.
2. Drücken Sie das Gerät an der Front in Richtung der Montagefläche, bis es hörbar ein-
rastet.
Von Tragschiene demontieren (B)
3. Ziehen Sie mit einem Schraubendreher, einer Spitzzange oder Ähnlichem die
Arretierungslasche nach unten.
4. Winkeln Sie die Unterkante des Gerätes etwas von der Montagefläche ab.
5. Ziehen Sie das Gerät schräg nach oben von der Tragschiene ab.
B
